Testsysteem voor stress-chemische uitdrogingskenmerken voor modderige media

Productomschrijving

Testsysteem voor stress-chemische dehydratatiekenmerken voor modderige media

ModelBTU-MCFA-10

Beschrijving

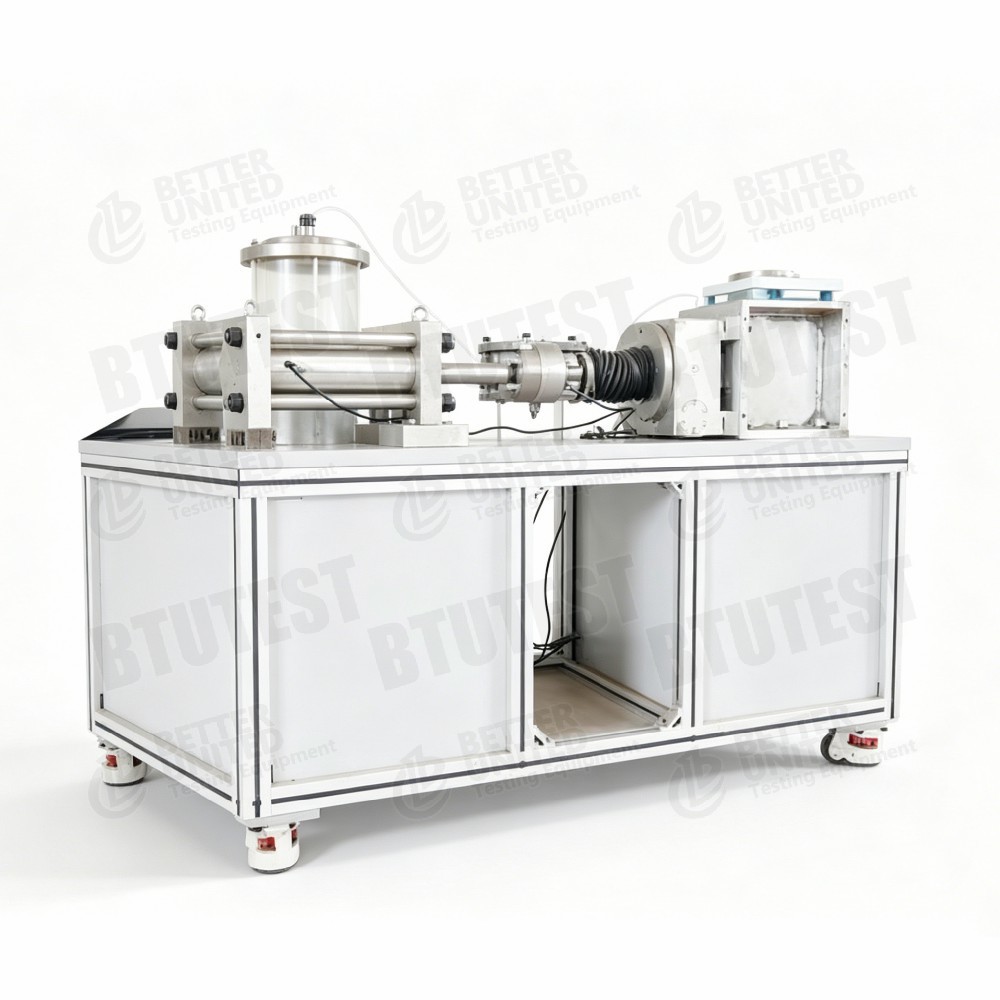

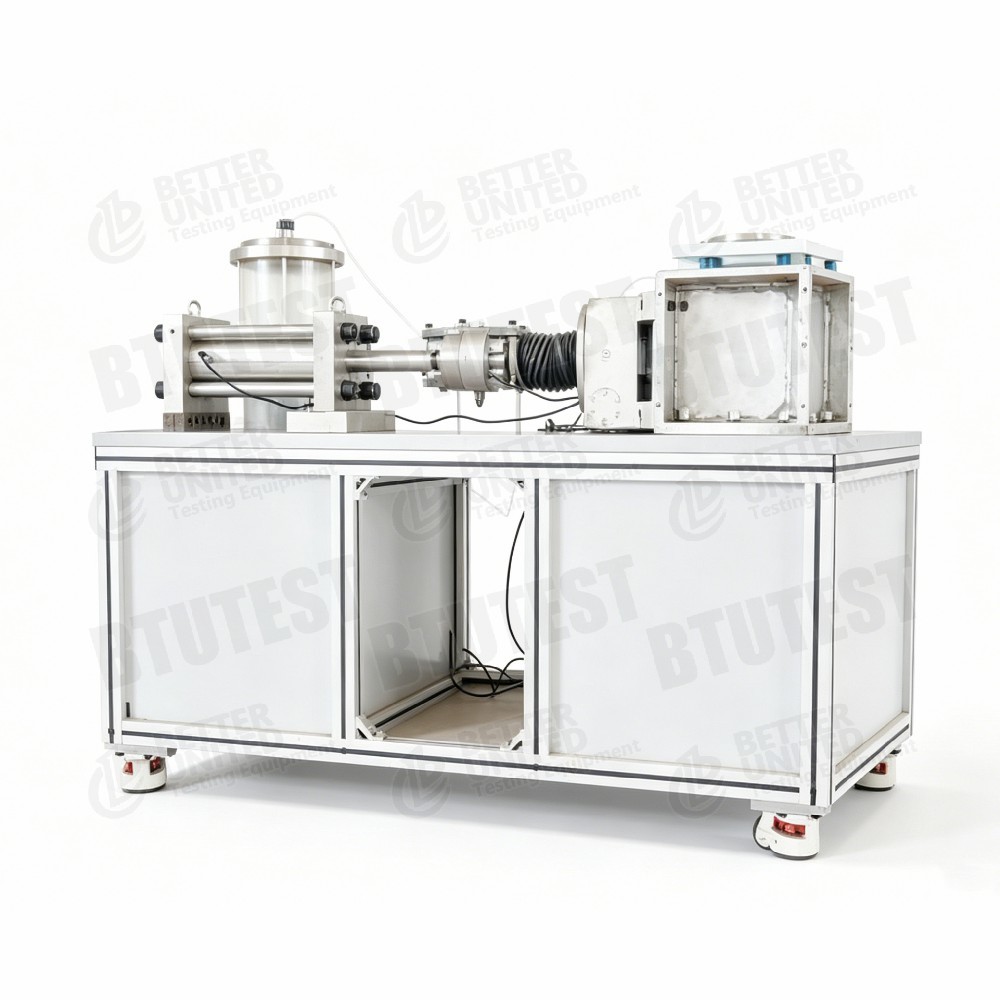

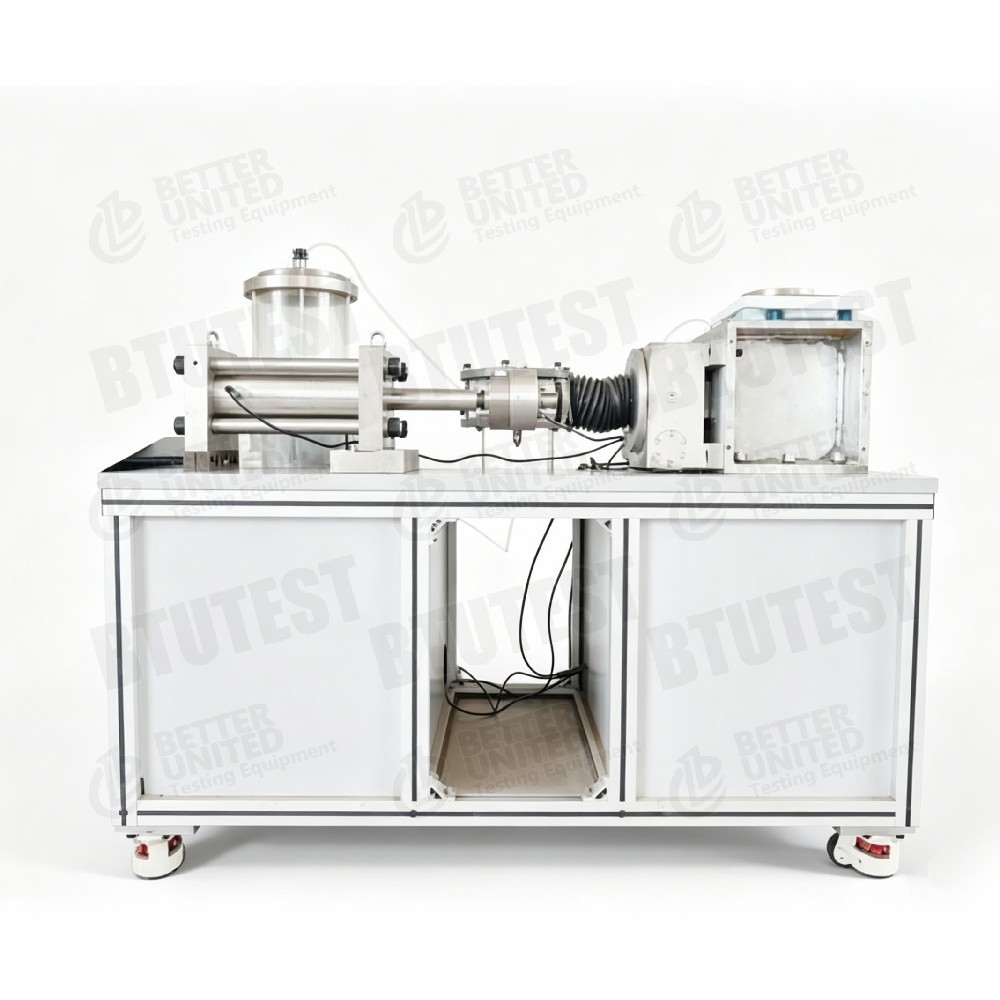

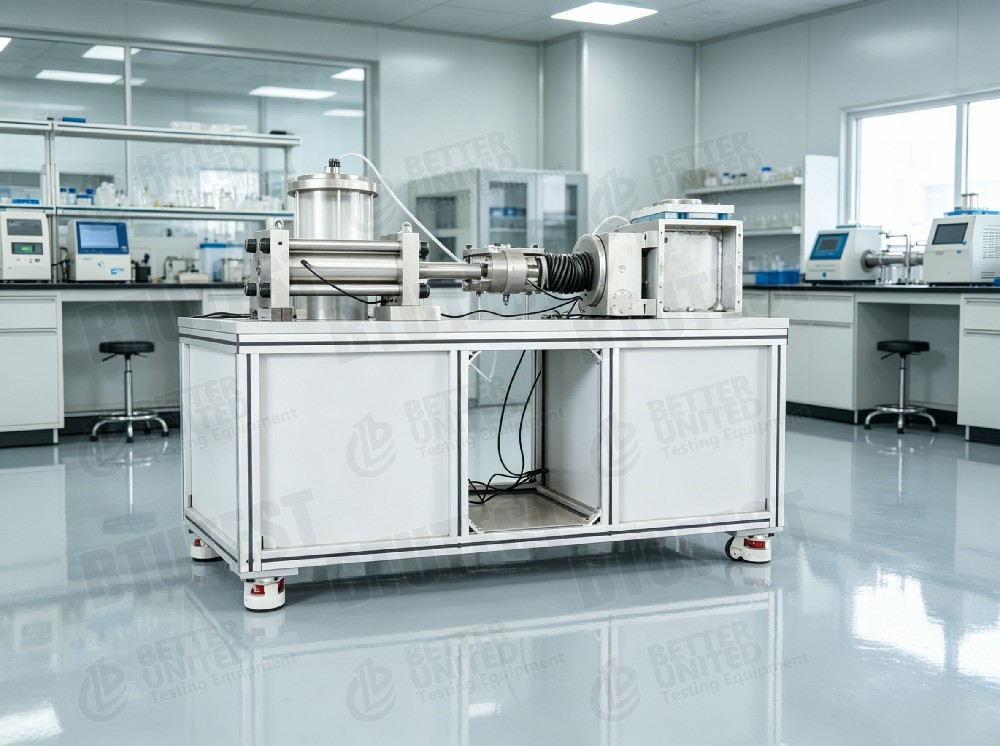

Deze apparatuur is eenTestsysteem voor stress-chemische dehydratiekarakteristieken voor modderige media (testapparatuur voor slurrydrukdehydratatie), modelBTU-MCFA-10, gebruikt om de dehydratatie-eigenschappen van modderige media zoals slurry, slib en residuen te bestuderen onder de gecombineerde effecten van mechanische druk en chemische conditionering. Het systeem bestaat hoofdzakelijk uit een voercilinder, een voerlaadsysteem, een droogcel, een servolaadsysteem, een drooggewichtmeetsysteem, een data-acquisitiesysteem en bijbehorende software. Hoofdfunctie: simuleert het vaste-vloeistofscheidingsproces van modderige media onder mechanische filtratie en chemische conditionering.

Testnormen (internationaal)

• ASTM D1987(Slibfiltratietest)
• ISO11370(Afvalwaterzuivering)
• Chinees GB/T 31962(Kwaliteitsnormen voor afvalwater voor lozing in gemeentelijke riolen)

Deze apparatuur is een gespecialiseerd testapparaat; toepasselijke normen kunnen verwijzen naar specificaties voor de scheiding van vaste stoffen en vloeistoffen en de prestatietests van filterpersen.

Specificatie

Detail

• Tweetraps laadontwerp–
  • Voerlaadsysteem: luchtcompressor + pneumatische precisieregelaar (0‑0,9 MPa), gebruikt om de mest onder druk van de voercilinder naar de droogcel te brengen.
  • Servolaadsysteem: 0-200 kN mechanische belasting, oefent axiale druk (tot 20 MPa) uit op de modderige media in de dehydratatiecel.
• Uitdroging cel– 304 roestvrij staal, corrosiebestendig; binnendiameter 80 mm, slag 100 mm, bestand tegen hoge druk (20 MPa).
• Meting van het uitdrogingsgewicht– Zeer nauwkeurige balans (5000 g / 0,01 g) voor real-time meting van de afgevoerde vloeistofmassa, gebruikt om de dehydratiesnelheid en de totale waterverwijdering te berekenen.
• Meting van de poriëndruk– 0-20 MPa poriëndruksensor om veranderingen in de poriënwaterdruk in de mest tijdens het ontwateren te monitoren, waardoor een effectieve spanningsanalyse mogelijk wordt.
• Voorziening voor chemische conditionering– De systeemnaam bevat "stress-chemisch", wat suggereert dat chemische conditioners (flocculanten, elektrolyten, enz.) aan de slurry kunnen worden toegevoegd om hun effect op de ontwateringsefficiëntie te bestuderen.
• Softwarefuncties– Kalibratie, parameterinstelling, real-time data-acquisitie, data-export (tgd → txt → Excel) voor gemakkelijke nabewerking.

Sollicitatie

• Gemeentelijke slibontwatering– Simuleer de slibontwatering onder mechanische druk en chemische conditionering, optimaliseer de ontwateringsprocesparameters.
• Verdikking van de staarten– Evalueer de ontwateringsprestaties van slurry van mijnafval voor droog stapelen of opvullen.
• Behandeling van gebaggerd sediment– Ontwateringstests voor gebaggerde sedimenten uit rivieren en meren.
• Behandeling van boormodder– Vaste-vloeistofscheiding van olie-/gasboorspoelingen.
• Chemische conditioneringsstudies– Onderzoek het effect van vlokmiddelen, elektrolyten en andere chemicaliën op de efficiëntie van mestontwatering.
• Simulatie van filterpers– Geef ontwerpparameters op voor plaat- en framefilterpersen, bandfilterpersen, enz.

Voordelen

• Stress-chemische koppeling– Bestudeert tegelijkertijd de effecten van mechanische druk en chemische conditionering op ontwatering, waarbij veldprocessen nauwkeurig worden gesimuleerd.
• Hoge laadkracht (200 kN)– Geschikt voor het simuleren van hogedrukfiltratie, met maximale axiale spanning van 20 MPa, geschikt voor moeilijk te ontwateren materialen.
• Uiterst nauwkeurige meting van het uitdrogingsgewicht– Nauwkeurigheid van 0,01 g, waarbij de uitdrogingssnelheid en de totale waterverwijdering nauwkeurig worden gevolgd.
• Groot laadsnelheidsbereik– 0,00001‑10 mm/min, van langzame filtratie tot snelle compressie.
• Bewaking van de poriëndruk– Realtime inzicht in de interne drukdissipatie in de slurry voor het evalueren van de ontwateringsefficiëntie.
• Corrosiebestendig materiaal– Droogcel van RVS 304, geschikt voor zoute of chemisch behandelde slurries.
• Geautomatiseerde software– Volautomatische bediening, comfortabele gegevensexport.

Wat te kiezen

Selecteer dit systeem of gerelateerde configuraties op basis van testvereisten:

Processtroom

Voorbeeld:Chemische conditionering van gemeentelijk slib + ontwateringstest met drukfiltratie

• Monstervoorbereiding
  • Neem een ​​bepaalde hoeveelheid ruwe drijfmest (of slib) en meet het initiële watergehalte.
  • Voeg chemische conditioners (bijv. polyacrylamide PAM) toe volgens het testplan en meng gelijkmatig.

• Voeden
  • Giet de geconditioneerde mest in de toevoercilinder (capaciteit 5000 ml).
  • Gebruik het invoerlaadsysteem (luchtcompressor + pneumatische precisieregelaar, 0‑0,9 MPa) om de mest onder druk in de droogcel te brengen.

• Installatie en afdichting
  • Zorg ervoor dat de afdichtingszuiger, de terugslagklep, de poriëndruksensor en de afvoerleidingen van de dehydratatiecel correct zijn aangesloten.
  • Plaats het drooggewichtmeetsysteem (weegschaal) onder de afvoeruitlaat.

• Testparameters instellen
  • Voer in de software de binnendiameter van de dehydratiecel in (80 mm).
  • Stel de axiale belastingsmodus in: spanningsregeling of verplaatsingsregeling.
  • Definieer de laadvolgorde: bijv. constante spanning 5 MPa gedurende 30 minuten, of compressie met constante snelheid 1 mm/min tot maximale slag.
  • Stel eindvoorwaarden in: slag bereikt 100 mm of de uitdrogingssnelheid daalt onder een drempel.

• Begin met filtratie
  • Start het servolaadsysteem; de axiale zuiger beweegt naar beneden om druk uit te oefenen.
  • Software registreert in realtime: axiale kracht, axiale verplaatsing, poriëndruk, afgevoerde vloeistofmassa (balans).
  • Teken ontwateringscurven: afgevoerde massa versus tijd, poriëndruk versus tijd, spanningsbelasting, enz.

• Einde van de proef
  • Stopt automatisch wanneer vooraf ingestelde omstandigheden zijn bereikt.
  • Ontlast de druk, verwijder de ontwaterde filterkoek en meet het uiteindelijke watergehalte.

• Gegevensverwerking
  • Bereken de totale waterverwijdering, de ontwateringssnelheid en het watergehalte van de filterkoek.
  • Analyseer de relatie tussen waterspanningsdissipatie en ontwateringssnelheid.
  • Vergelijk de ontwateringsefficiëntie onder verschillende chemische conditioners, drukken en laadsnelheden.
  • Exporteer gegevens (tgd → txt → Excel) en genereer een rapport.

Samenvatting:De BTU-MCFA-10 is een stress-chemisch testsysteem voor dehydratatiekarakteristieken voor modderige media, geschikt voor het bestuderen van drukontwatering van gemeentelijk slib, residuen, gebaggerde sedimenten en andere slurries. De belangrijkste kenmerken zijn onder meer het laden in twee fasen (pneumatische toevoer + servodrukfiltratie), uiterst nauwkeurig ontwateringswegen, monitoring van de poriëndruk, een corrosiebestendige droogcel en volledig automatische software. De maximale axiale spanning bedraagt ​​20 MPa, de laadkracht 200 kN en het cilindervolume 5 l. Chemische conditioneringstudies kunnen optioneel worden toegevoegd om daadwerkelijke filterpersprocessen te simuleren. De selectie moet gebaseerd zijn op de materiaaleigenschappen, de vereiste druk, de behoefte aan chemische conditionering en de grootte van de dehydratatiecellen.
