Spanningsgecontroleerd laadconsolidatieapparaat

Productomschrijving

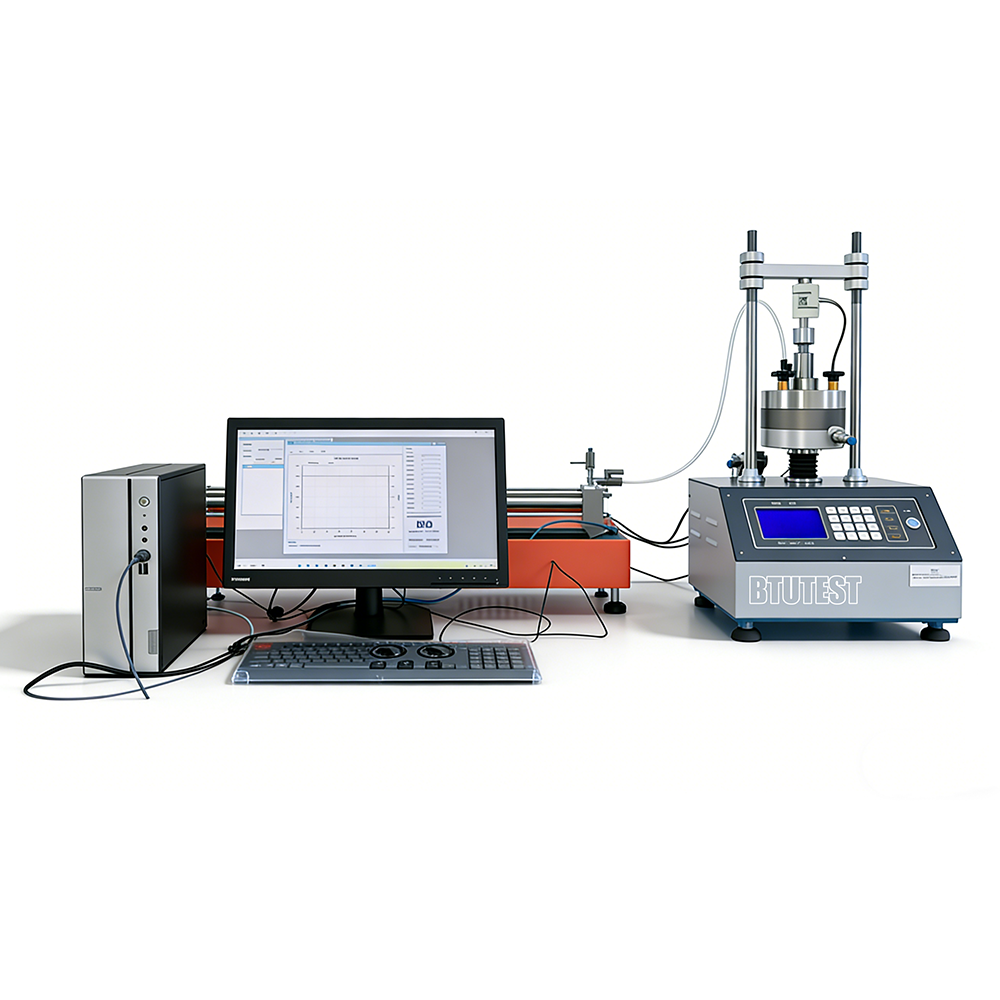

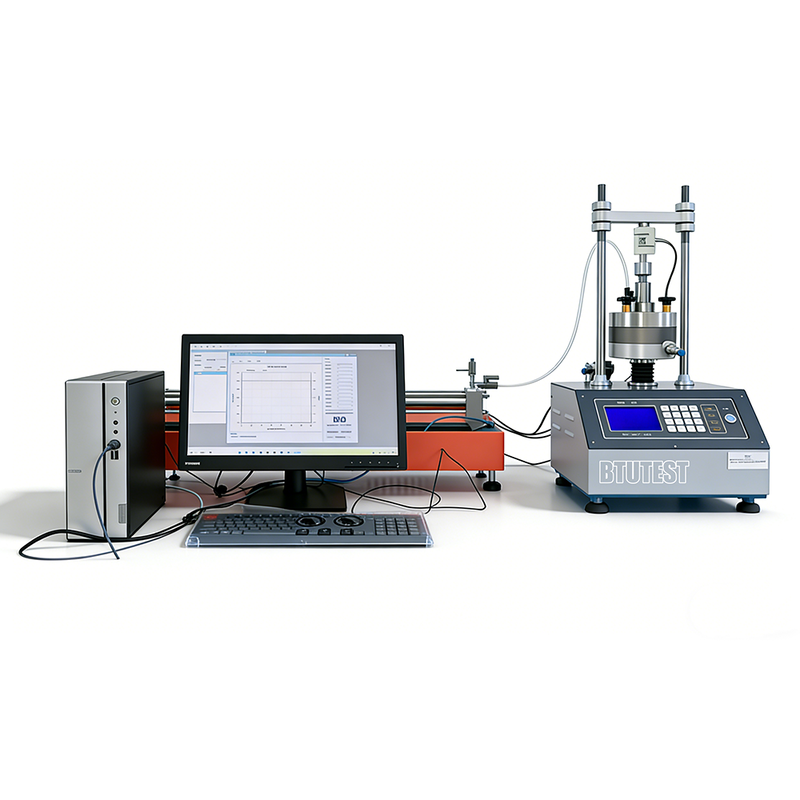

Verstelapparatuur voor de consolidatie van belastingscontrole

ModelBTU's- STC-1S.

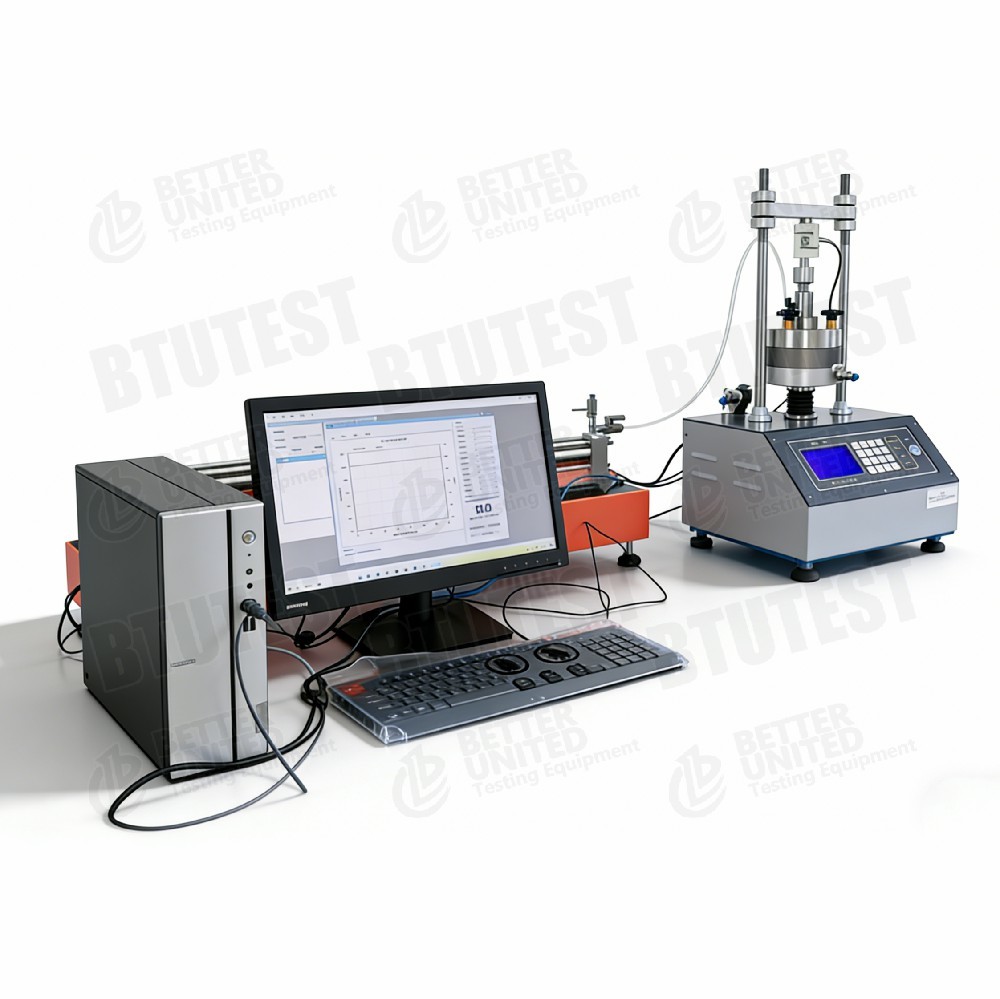

Beschrijving

Deze apparatuur is eentoestellen voor de consolidatie van belastingscontrole(constante belasting CRS), modelBTU's- STC-1S., gebruikt voor het uitvoeren van belastingsgecontroleerde consolidatieproeven (CRS) met real-time poredrukmeting.

• De grootte van het monster: Φ61,8 × H20 mm en Φ61,8 × H40 mm.
• Laadframe: maximale askracht 10 kN, ingebouwde 4-kanaals data logger
• Bevestiging van het vermogen van het voertuig
• Doortrekkingssensor: 0-3,2 MPa (niet aangegeven, ±0,1% FS)
• Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan de waarde van alle gebruikte materialen

Testnormen (internationaal)

• ASTM D4186(constante snelheid van consolidatie van de spanning CRS)
• ASTM D2435(Een-dimensionale consolidatie CRS is een afgeleide methode)
• ASTM D4546(Consolidering van lading-ontlading-herlading)
• ISO 17892-5(Consolidatieproef)
• BS 1377-6(Consolidatieproef)

De apparatuur kan voldoen aan de eisen van deze normen voor het laden, het meten van de verplaatsing, het controleren van de poriespanning, enz.

Specificatie

> Opmerking: het laadvermogen, de verplaatsing, enz. zijn niet gespecificeerd · zie de producthandleiding.

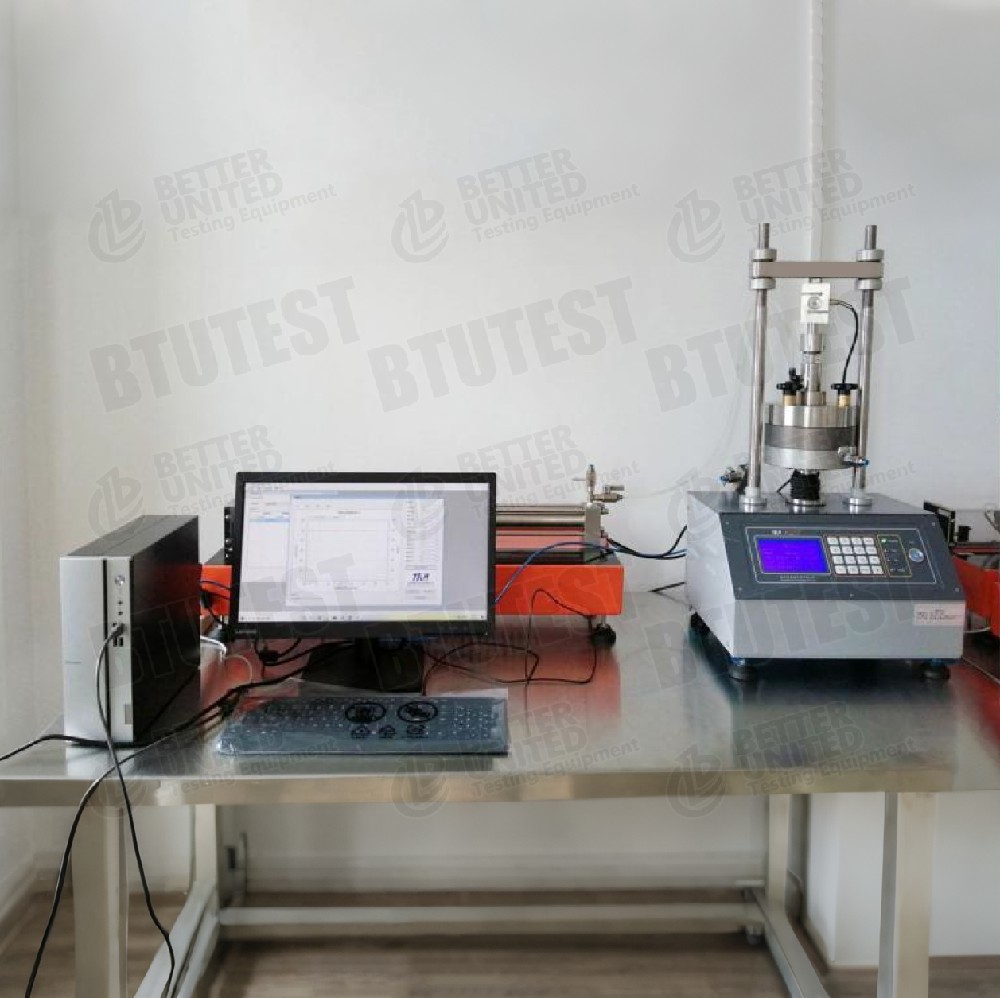

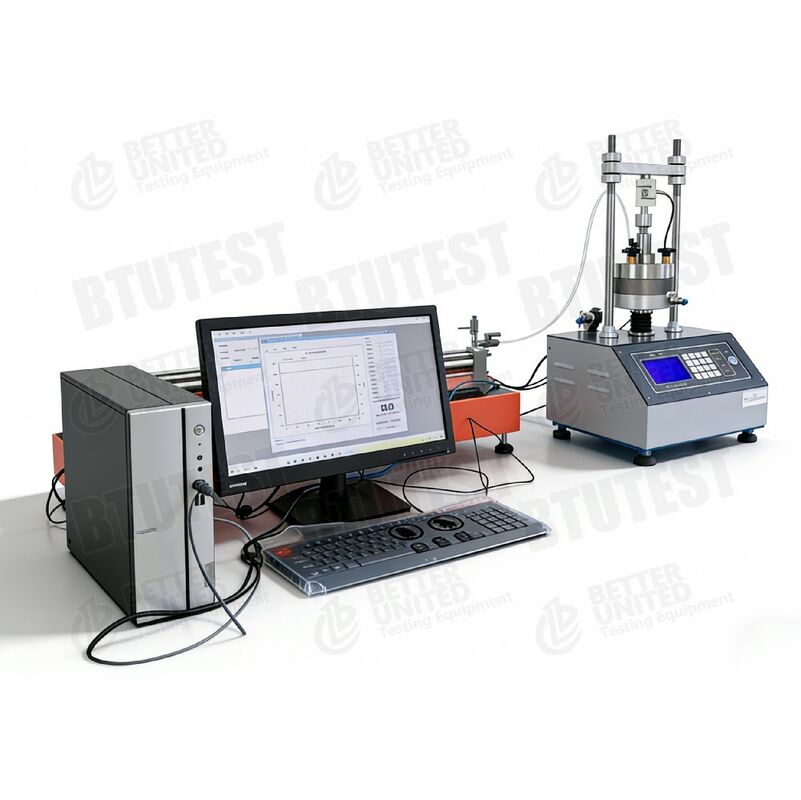

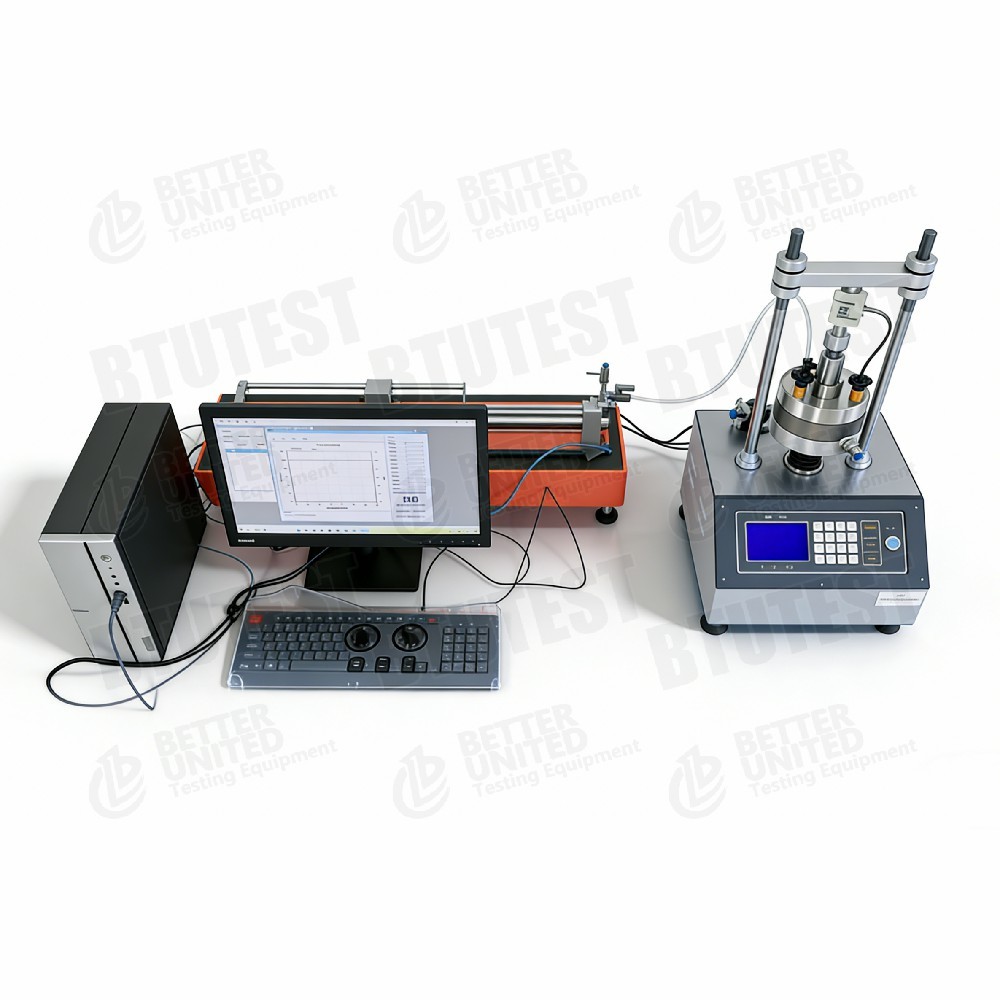

Detail

• Verlenging van de verlenging van de verlenging Pc, enz.).
• Twee exemplarenhoogtes️ 20 mm (conventioneel) en 40 mm (langere afvoer).
• Meting van de poriëndruk in real-time Monitor de porewaterdruk tijdens de consolidatie, nuttig voor de berekening van Cv en effectieve spanningspaden.
• Ingebouwde data-logger met 4 kanalen¢ tegelijkertijd registreert zijbelasting, verplaatsing, poredruk, enz.
• Maximale askracht 10 kN¢ overeenkomt met een maximale axiale spanning van ongeveer 3,3 MPa (voor Ø61,8 mm), geschikt voor de meeste bodemconsolidatietests.
• Hoogprecisiebelastingcellen± 0,1% FS, betrouwbare gegevens.
• Computersoftware- Volledig automatische testregeling, real-time weergave van spannings- en poredruk-spanningscurven, automatische berekening van consolidatieparameters.

Toepassing

• Versnelde consolidatietestsCRS bespaart aanzienlijke tijd in vergelijking met het traditionele stapsladen, geschikt voor batchtesting.
• Gronden met een lage doorlaatbaarheidVoor klei en andere bodems met een lage doorlaatbaarheid biedt CRS efficiënt consolidatiecoëfficiënten.
• Effectieve stressanalyse Door middel van de maatstaf van de poredruk kunnen de effectieve spanningsveranderingen tijdens het laden worden bestudeerd.
• Ondersoorten zachte bodems
• Onderzoek en onderwijsUniversitaire bodemmechanische laboratoria, onderzoeksinstellingen.

Voordelen

• Snelle consolidatie van het CRS¢ kan meer dan 80% van de testtijd besparen in vergelijking met stapbelasting.
• Meting van de poriëndruk in real-time¢ Biedt aanvullende, effectieve stressinformatie, waardoor de berekeningsnauwkeurigheid wordt verbeterd.
• Twee exemplarenhoogtes- Flexibiliteit voor verschillende onderzoeksdoeleinden.
• Ingebouwde gegevenslogger¢ Zeer geïntegreerd, vermindert externe apparatuur.
• Sensoren voor hoge precisie- 0,1% FS, voldoet aan de vereisten van het onderzoek.
• Volledig automatische softwareAutomatische controle, verwerving, berekening, vermindering van menselijke fouten.

Wat te kiezen

Selecteer deze apparatuur of vergelijk deze met andere modellen op basis van de testvereisten:

Processtroom

Voorbeeld:CRS-consolidatietest (constante belasting)

• Voorbereiding van het monster
  • Snij het ongestoorde of opnieuw gevormde monster met behulp van een ring van Φ61,8 × 20 mm of 40 mm.
  • Het aanvankelijke watergehalte en de dichtheid worden gemeten; indien nodig worden ze verzadigd.

• Installatie van exemplaren
  • Plaats het monster in de consolidatiecel (met poreuze stenen en filterpapier) en verbind de poredruksensor.
  • Installeer de verplaatsingssensor.
  • Plaats de cel in het laadframe en verbind de axiale laadcel.

• Testparameters ingesteld
  • In de software selecteert u “CRS consolidation module”.
  • Stel een constante spanningsgraad in (bijv. 0,01 mm/min).
  • Stel de maximale asspanning (bv. 20%) of maximale askracht (10 kN) in.
  • Stel het dataverzamelinterval in (bijv. 1 seconde).

• Begin de test.
  • Start het servo-ladingssysteem om de zuiger met een constant tempo naar beneden te duwen.
  • De software registreert de askracht, de asverschuiving, de poredruk en de tijd in realtime.
  • Grafieken van de spannings-afspanningscurve en de poredruk-afspanningscurve.

• Stopstand
  • Automatisch stoppen wanneer de vooraf ingestelde belasting of maximale askracht wordt bereikt.

• Ontmanteling en reiniging
  • Uitladen, het monster verwijderen, wegen en drogen om het eindwatergehalte te meten.
  • Reinig de consolidatiecel en sensoren.

• Gegevensverwerking
  • Op basis van de CRS-theorie berekent de software automatisch:
    • Consolidatiecoëfficiënt (Cv) op basis van poriedruk en belasting
    • Compressie-index (Cc), rebound-index (Cs)
    • Voorconsolidatiedruk (Pc)
    • Permeabiliteitscoëfficiënt (k) (indirect)
  • Genereert een testrapport.

Samenvatting

• BTU's- STC-1S.is een door spanning geregeld consolidatieapparaat voor CRS-snelle consolidatietests, met een maximale askracht van 10 kN, meting van de poriespanning,en geschikt voor snelle bepaling van de consolidatieparameters voor fijnkorrelige gronden.
