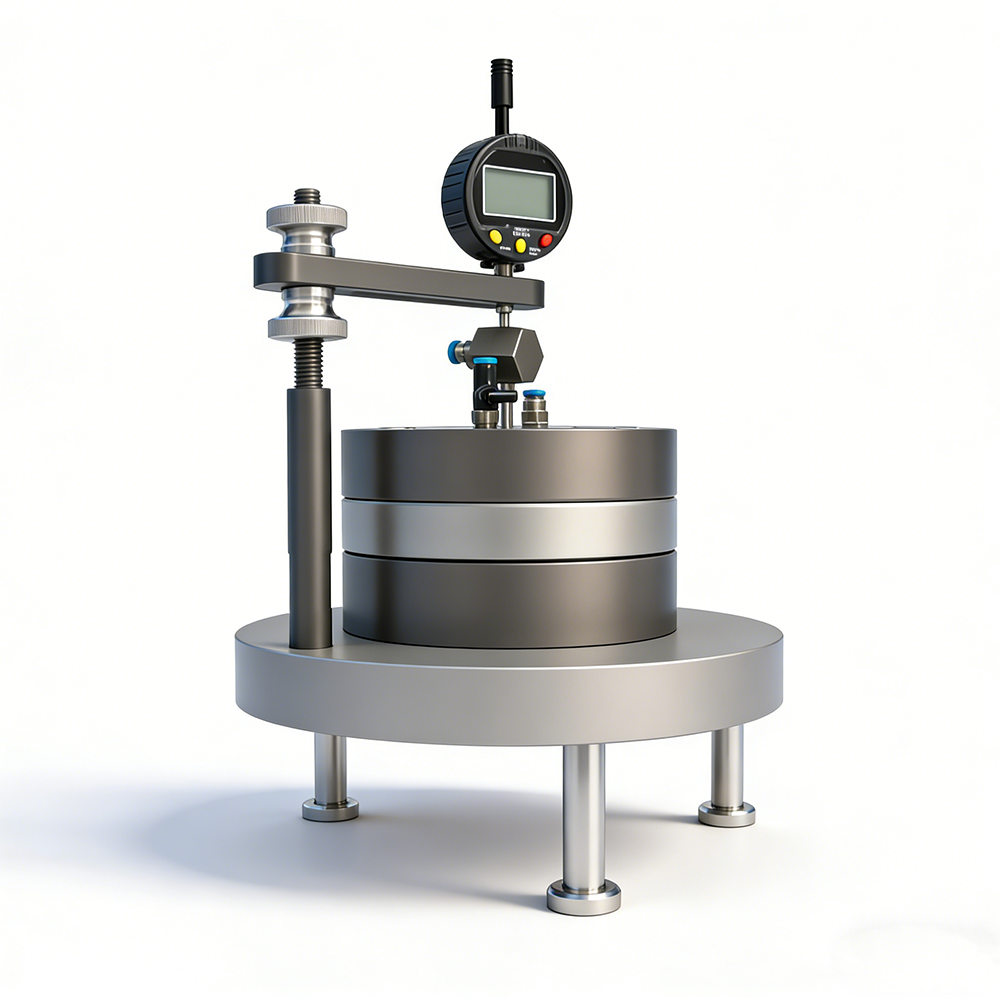

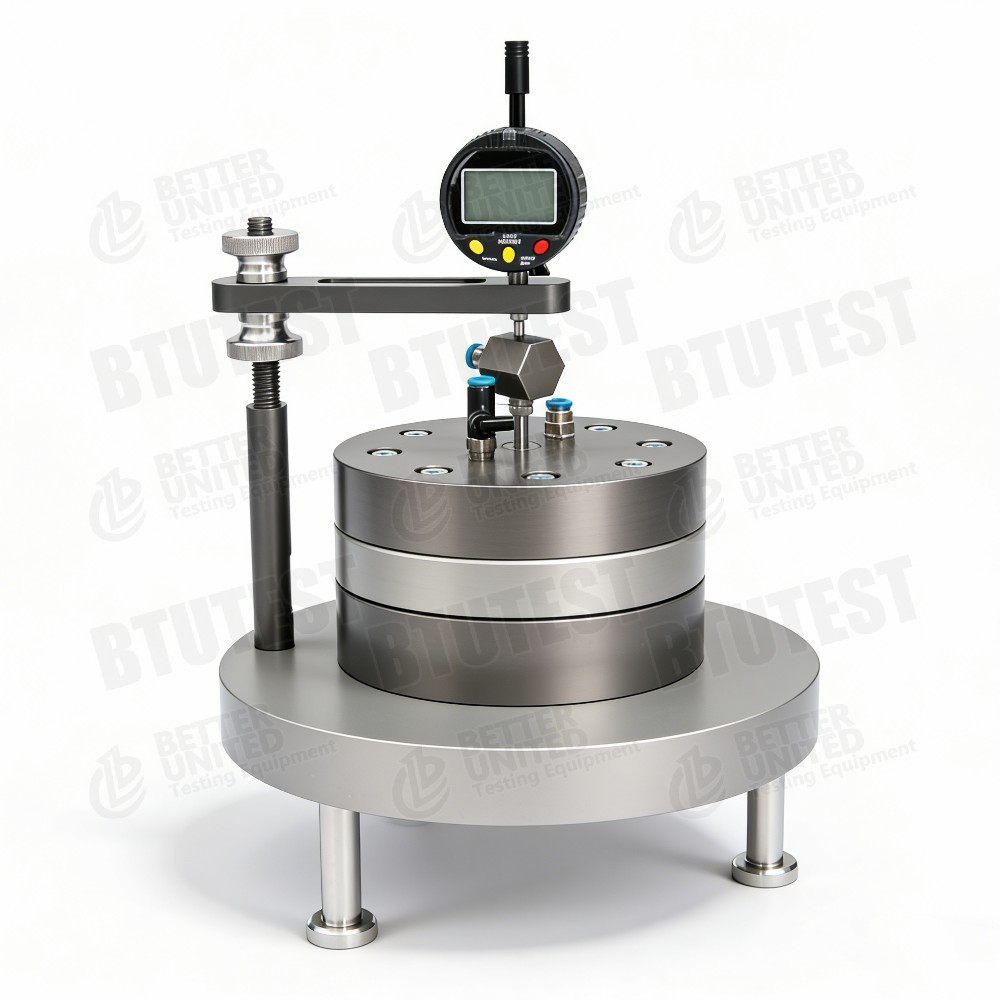

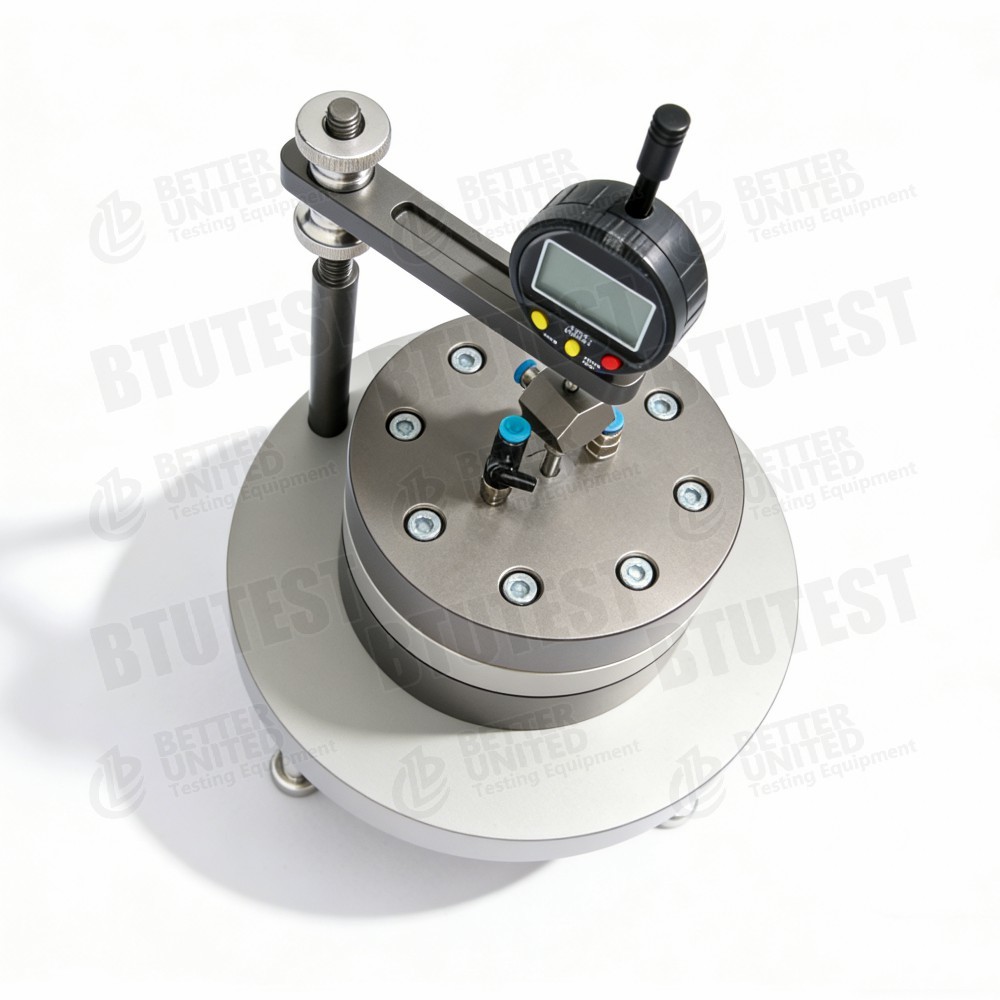

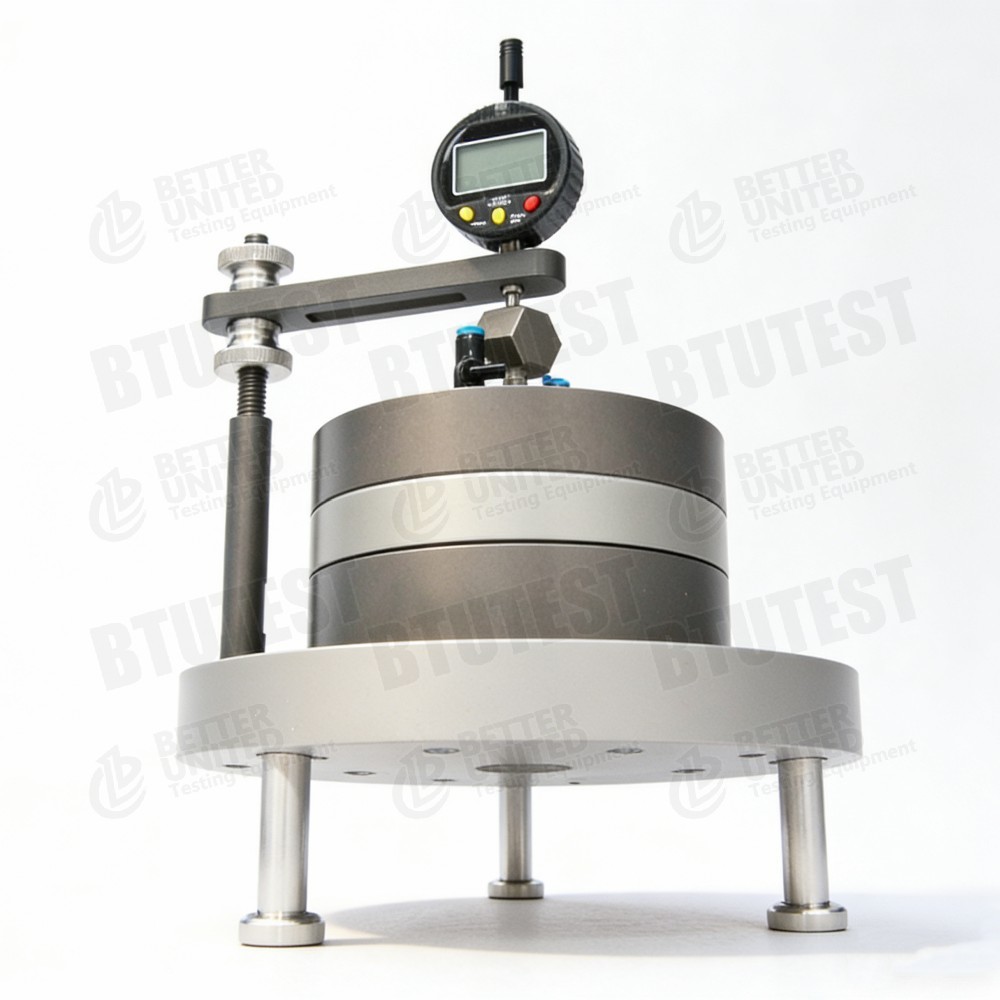

Productomschrijving
Rowe-consolidatieapparaat
ModelBTU's- RCA-1
Beschrijving
Deze apparatuur is eenVergrendelingsapparatuur voor de roe, modelBTU's- RCA-1, met behulp van een consolidatiecel van het Rowe-type. Het kan verschillende consolidatieproeven uitvoeren, waaronder standaardconsolidatie (stapbelasting-ontlading), CRS (constante belasting),CRL (constante laadsnelheid), consolidering van tegendrukverzadiging, langdurige kruipconsolidering (met real-time poredrukmeting) en een optionele consoliderings-permeabiliteitsmodule.
- Grootte van het monster: Φ61,8 mm (standaard snijring)
- Axial en tegendruk worden toegepast door druk/volume regelaars (2 MPa / 200 cc), nauwkeurigheid ±0,1% FS, gesloten-lus microprocessor regeling van de waterdruk tot 1 kPa
- Regelaar met ingebouwd membraantoetsenbord met 16 toetsen (niet aanraakbaar), voor drukregeling, volumeregeling, lineair laden, enz.
- Volumeverandering meting en weergave tot 1 mm3 (0,001 cc), nauwkeurigheid ±0,01 ml
- Doordruksensor: 2 MPa, nauwkeurigheid ±0,1% FS, resolutie 1 kPa
- Verticale verplaatsingssensor: bereik 0-12,7 mm, nauwkeurigheid 0,01 mm, met eigen LCD (in/mm selecteerbaar), nulknop, met kracht door muntcel of verwervingssysteem
- met computergebaseerde gegevensverzamel- en besturingssoftware (AdvancedGeoLAB-Rowe Consolidation Software), die in staat is tegendrukverzadiging, stapbelastingconsolidatie, CRS, CRL,langdurige kruipconsolidatie met real-time poredrukmeting; de postverwerkingsmodule berekent automatisch av, Es, Cv, Pc, enz., en grafieke de vierkantswortel van tijdskurven, log-tijdkurven, e-p-curven, e-lg p-curven, H-P-curven, enz.
Testnormen (internationaal)
- ASTM D2435(een-dimensionale consolidatie van bodems)
- ASTM D4186(constante snelheid van consolidatie van de spanning CRS)
- ASTM D4546(Consolidering van lading-ontlading-herlading)
- ASTM D4767(Triaxiale compressie ∼ tegendrukverzadiging principe vergelijkbaar)
- ASTM D5084(Permeabiliteitstest voor de consolidatie-permeabiliteitsmodule)
- ISO 17892-5(Consolidatieproef)
- BS 1377-6(Consolidatieproef)
De apparatuur kan voldoen aan de eisen van deze normen voor het laden, tegendrukverzadiging, poredrukmeting, CRS/CRL, enz.
Specificatie
| Parameter |
Specificatie |
| Model |
BTU-RCA-1 |
| Naam van het instrument |
Vergrendelingsapparatuur voor de roe |
| Rowe-consolidatiecel |
De grootte van het monster Φ61,8 mm |
| Axiële en tegendruk |
Max. druk 2 MPa, nauwkeurigheid ±0,1% FS, micro-processor in gesloten kring om 1 kPa te bedienen |
| Druk/volume regelaar |
Elk: 2 MPa / 200 cc; ingebouwd 16-toets membraan toetsenbord; resolutie van het volume 1 mm3 (0,001 cc), nauwkeurigheid ± 0,01 ml; USB-poort |
| Poredruksensor |
2 MPa, nauwkeurigheid ±0,1% FS, resolutie 1 kPa |
| Verticale verplaatsingssensor |
Bereik 0-12,7 mm, nauwkeurigheid 0,01 mm, eigen LCD, nulknop, batterij of systeemvermogen |
| Software |
AdvancedGeoLAB-Rowe Consolidation Software (inclusief data logger); ondersteunt tegendrukverzadiging, stapbelasting, CRS, CRL,langdurige kruipconsolidatie (porusdruk in realtime) en naverwerking |
| Verwerkingsproducten |
Berekeningen av, Es, Cv, Pc; grafieken van de vierkantswortel van tijdscurves, log-time curves, e-p curves, e-lg p curves, H-P curves, enz. |
| Facultatief |
Consolidatie-permeabiliteitsmodule |
Detail
- Rowe-consolidatiecelEen soort gelijk-asspanningsconsolidometer die axiale druk toepast via hydraulische of pneumatische middelen, waardoor een gelijkmatige spanningsverdeling en een verminderde wrijving aan de zijwanden mogelijk is.geschikt voor consolidatietests van hoge precisie.
- Dual druk/volume regelaars wordt gebruikt voor het toepassen van axiale druk en tegendruk (of voor het meten van de poredruk); elke regelaar is onafhankelijk, met een volumecapaciteit van 200 cc, resolutie 0,001 cc,een nauwkeurige controle van druk- en volumeveranderingen voor tegendrukverzadiging, CRS, CRL en doorlaatbaarheidstests.
- met een vermogen van niet meer dan 50 W nauwkeurigheid tot 1 kPa, veel hoger dan bij conventionele consolidometers.
- Meting van de poriëndruk in real-time De porewaterdruk tijdens de consolidatie continu wordt gecontroleerd, gebruikt voor Cv-berekening bij CRS-tests en effectieve spanningsanalyse.
- Hoogprecise verplaatsingsmeting- 0,01 mm resolutie, met eigen LCD voor eenvoudige kalibratie ter plaatse.
- Multifunctietests¢ Ondersteunt stapbelasting, CRS, CRL, creep, tegendrukverzadiging en optionele consolidatie-permeabiliteit ¢ allemaal in één apparaat.
- Krachtige software- Volledig automatische testregeling, real-time curve display, automatische berekening van consolidatieparameters en plotting van verschillende standaardcurven.
- Facultatief consolidatie-permeabiliteitsmodule Het is mogelijk om de doorlaatbaarheidskoëfficiënt tijdens de consolidatie te meten om de k-e-relatie te bestuderen.
Toepassing
- Hoogprecisie-consolidatietests- Geschikt voor het bestuderen van de compressie-eigenschappen en de consolidatieparameters van fijnkorrelige gronden zoals zachte klei.
- Consolidatie van de tegendrukverzadigingVoor bodems met een lage doorlaatbaarheid verbetert het de verzadiging om nauwkeurige consolidatieparameters te verkrijgen.
- Snelle consolidatie van het CRS¢ Bespaart testtijd, geschikt voor batchtest.
- Langdurig kruipen- Onderzoeken van het secundaire consolidatiegedrag van de bodem.
- Consolidatie-permeabiliteitskoppeling(facultatief)
- Onderzoek en onderwijs¢ Geavanceerd consolidatieonderzoek in universiteiten en onderzoeksinstellingen.
Voordelen
- Hoogprecise drukregeling De nauwkeurigheid van de waterdrukregeling is 1 kPa, de resolutie van het volume 0,001 cc, veel beter dan bij traditionele consolidometers.
- Rowe-cel¢ lage wrijving van de zijwanden, gelijkmatige spanningsverdeling, betrouwbaarder resultaten.
- Dual druk/volume regelaars¢ kan axiale druk, tegendruk uitoefenen of de veranderingen in volume meten ¢ zeer geïntegreerd
- Meerdere testmodi¢ Stapbelasting, CRS, CRL, kruip, tegendrukverzadiging, doorlaatbaarheid (optioneel) ¢ alles in één.
- Meting van de poriëndruk in real-time¢ Vergemakkelijkt een doeltreffende stressanalyse en Cv-berekening.
- Volledig automatische software- Automatische controle, verwerving, berekening en plotting, waardoor menselijke fouten worden verminderd.
- Behoorlijke bediening van de regelaarHet ingebouwde membraantoetsenbord maakt het mogelijk om zelfstandig te werken zonder een computer.
- KosteneffectiefIn vergelijking met traditionele triaxiale consolidatiesystemen biedt de Rowe-consolidometer vergelijkbare functionaliteit tegen lagere kosten.
Wat te kiezen
Selecteer deze apparatuur of vergelijk deze met andere modellen op basis van de testvereisten:
| Verplichting |
Aanbeveling |
De reden |
| Behoefte aan consolidatietests van hoge precisie (onderzoeksniveau) |
Zeer geschikt |
Drukregeling 1 kPa, volume 0,001 cc |
| Vermogen om de grond te verwerken |
Standaard tegendrukfunctie |
2 MPa tegendruk |
| Vereiste CRS- of CRL-consolidatie |
Ondersteund |
Standaard kenmerken |
| Vermogen om de poren te meten |
Ondersteund |
Reële poredruk |
| Consolidatie-permeabiliteitskoppeling nodig |
Optioneel doorlaatbaarheidsmodule |
Beschikbaar |
| Alleen routinematige stapbelastingconsolidatie (geen hoge precisie vereist) |
Overweeg een standaard consolidometer (lagere kosten) |
Dit model heeft overtollige capaciteit. |
| Een grotere steekproefgrootte nodig (bijv. Ø100 mm) |
Niet beschikbaar; aangepast of ander model nodig |
Alleen Ø61,8 mm ondersteunt |
| Meer druk nodig (> 2 MPa) |
Kies dit model niet; kies een hogere drukregelaar |
Maximaal 2 MPa |
| Beperkt budget maar nog steeds behoefte aan goede precisie |
Denk aan een basis Rowe consolidometer zonder tegendruk |
Vermindering van de kosten |
Processtroom
Voorbeeld:Controondrukverzadiging + CRS-consolidatietest
- Voorbereiding van het monster
- Snij het ongestoorde of opnieuw gevormde monster met behulp van een Ø61,8 mm-ring; hoogte meestal 20 mm of 40 mm (afhankelijk van de celhoogte).
- Het aanvankelijke watergehalte en de dichtheid worden gemeten.
- Installatie van exemplaren
- Plaats het monster in de Rowe-consolidatiecel met poreuze stenen en filterpapier boven en onder.
- Verbind de poredruksensor aan de onderkant (of bovenkant) van het monster.
- Verbind de axiale drukregelaar en de tegendrukregelaar (indien tegendrukverzadiging vereist is).
- Installeer de verticale verplaatsingssensor.
- Verzadiging van de tegendruk
- Vervolgens wordt een tegendruk (bijv. 200 kPa) door de tegendrukregelaar uitgeoefend met een kleine effectieve spanning (bijv. 5 kPa).
- Monitor de poredrukrespons en bereken de B-waarde; wanneer B ≥ 0.95De verzadiging is voltooid.
- CRS-testparameters instellen
- In de software selecteert u CRS consolidation module.
- Stel een constante spanningsgraad in (bijv. 0,01 mm/min).
- Stel de maximale asspanning (bijv. 20%) of maximale asdruk (2 MPa) in.
- Stel het dataverzamelinterval in (bijv. 1 seconde).
- Aanvang van de consolidatie van het CRS
- De axiale drukregelaar comprimeert het monster met een constante snelheid.
- De software registreert de askracht, de asverschuiving, de poredruk en de tijd in realtime.
- Grafieken van de spannings-afspanningscurve en de poredruk-afspanningscurve.
- Stopstand
- Automatisch stoppen wanneer de vooraf ingestelde belasting of maximale druk wordt bereikt.
- Ontmanteling en reiniging
- De druk wordt afgevoerd, de tegendruk wordt losgelaten, het monster wordt verwijderd, gewogen en gedroogd om het eindwatergehalte te meten.
- Reinig de cel, poreuze stenen en sensoren.
- Gegevensverwerking
- Op basis van de CRS-theorie berekent de software automatisch:
- Consolidatiecoëfficiënt (Cv) op basis van poriedruk en belasting
- Compressie-index (Cc), rebound-index (Cs)
- Voorconsolidatiedruk (Pc)
- Permeabiliteitscoëfficiënt (k) (indirect)
- Grafieken e-lg p-curve, Cv-σ′-curve, enz.
- Genereert een testrapport.
Voor stapbelastingconsolidatie: instellen van een belastingreeks (bijv. 25, 50, 100, 200, 400, 800 kPa); bij elke belastingstap, het registreren van de verplaatsing en de poriëndruk in de loop van de tijd; de software berekent Cv, av, enz.
Voor creepconsolidatie: Voor de analyse van de secundaire consolidatiecoëfficiënt Cα wordt een constante belasting toegepast en de verplaatsing en pore druk gedurende een lange periode geregistreerd.
Voor de doorlaatbaarheidstest (facultatief): Na consolidatie of bij een specifieke belastingstap sluit u het afvoerventiel, past u een constant hoofdverschil toe, meet de doorstroming en berekent u de permeabiliteitscoëfficiënt.
SamenvattingHet BTU-RCA-1 Rowe-consolidatieapparaat is een hoogprecisie, multifunctioneel consolidatie-testapparaat dat een Rowe-cellen en dubbele druk/volume regelaars gebruikt.ondersteuning van de tegendrukverzadiging, CRS, CRL, stappenbelasting, kruip en optionele doorlaatbaarheidstests.Het is geschikt voor geavanceerde consolidatieonderzoeken van fijnkorrelige gronden, met name voor onderzoeksprojecten die een hoge precisie vereisen. Let op de maximale druk (2 MPa) en de monstergrootte (slechts Ø61,8 mm);andere apparatuur moet worden overwogen.
