KO Consolidatieapparaat

Productomschrijving

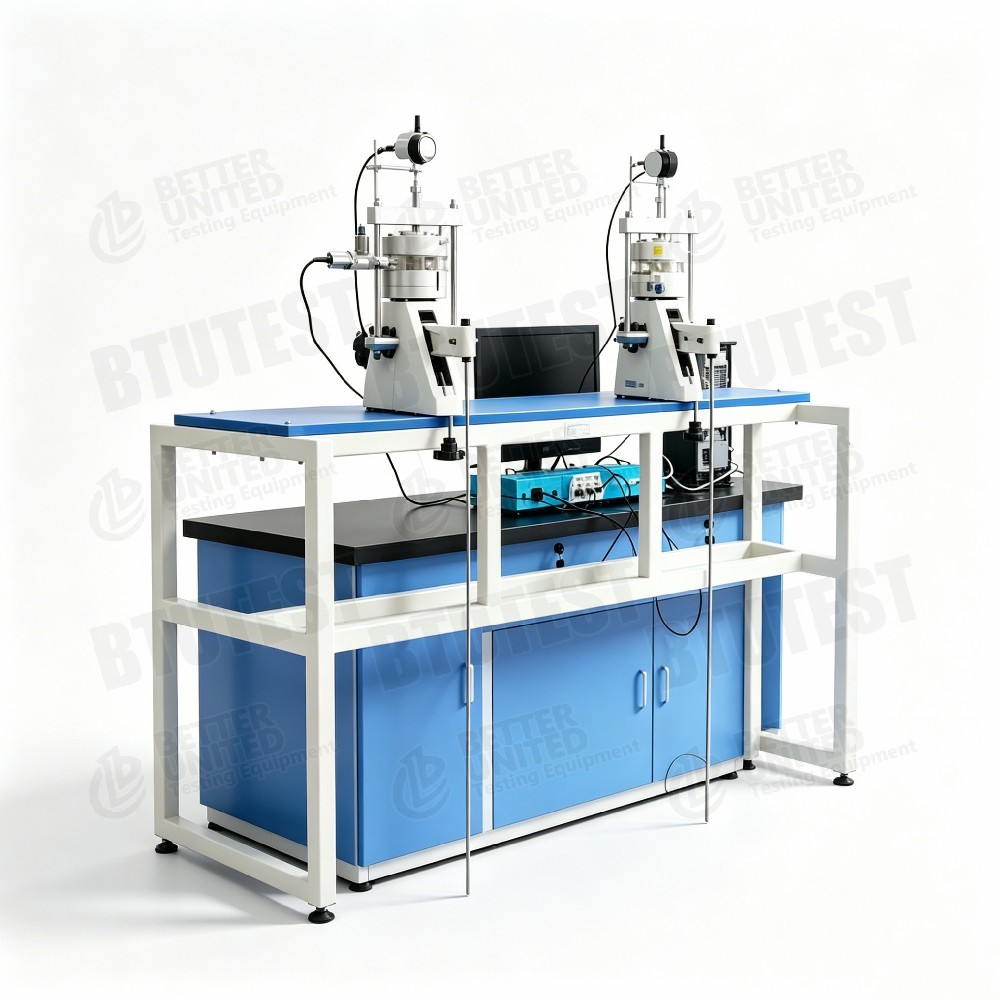

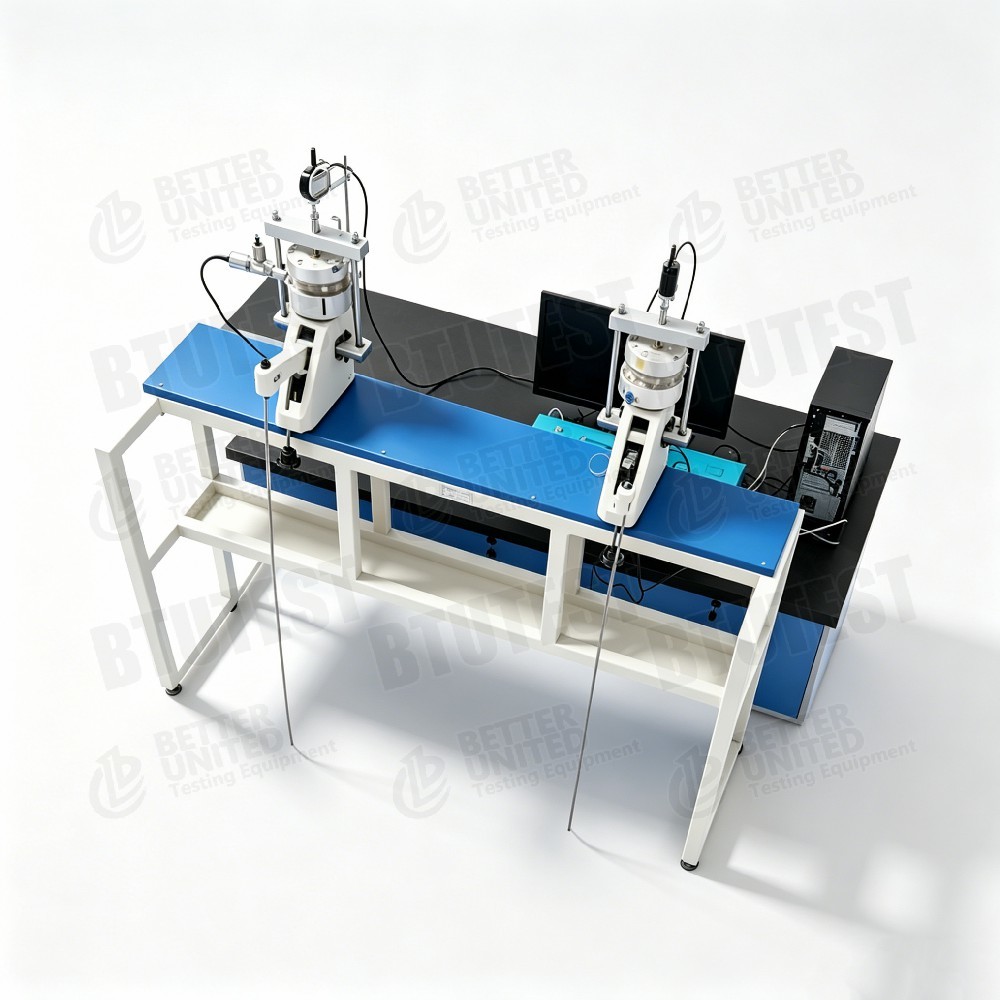

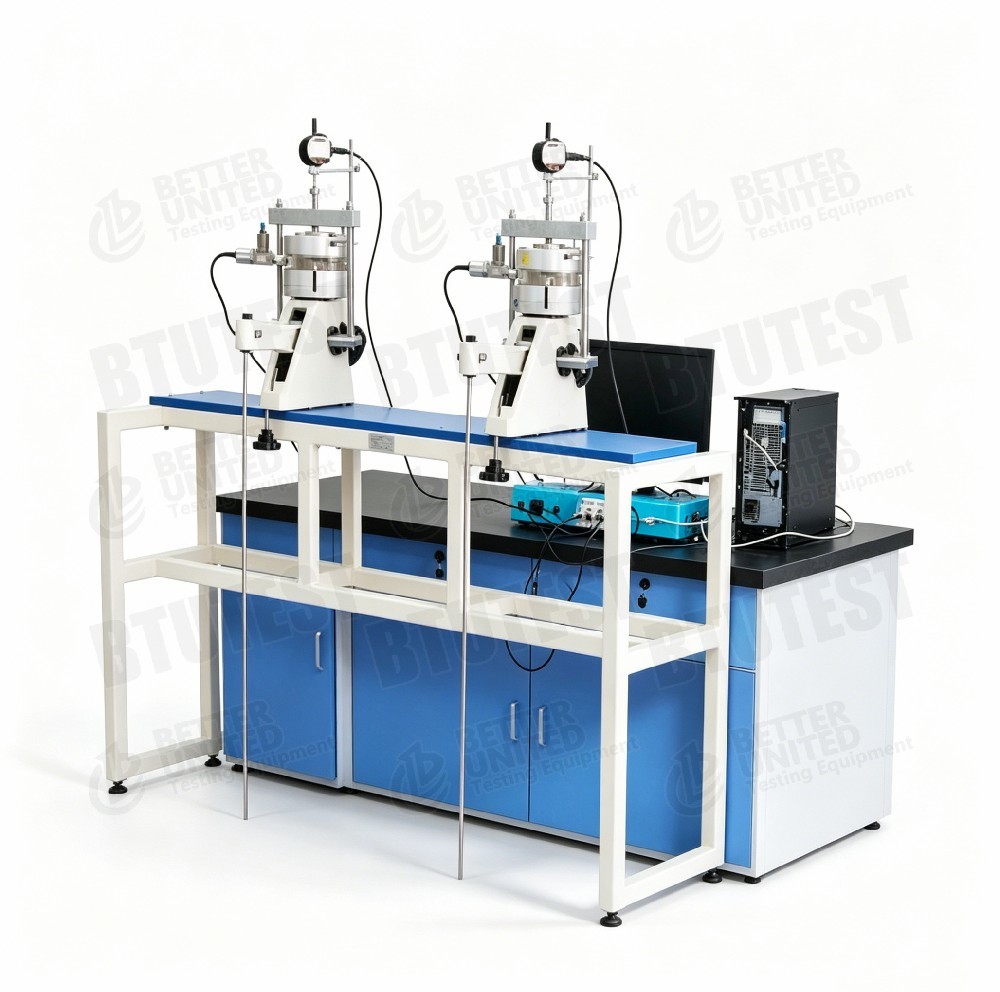

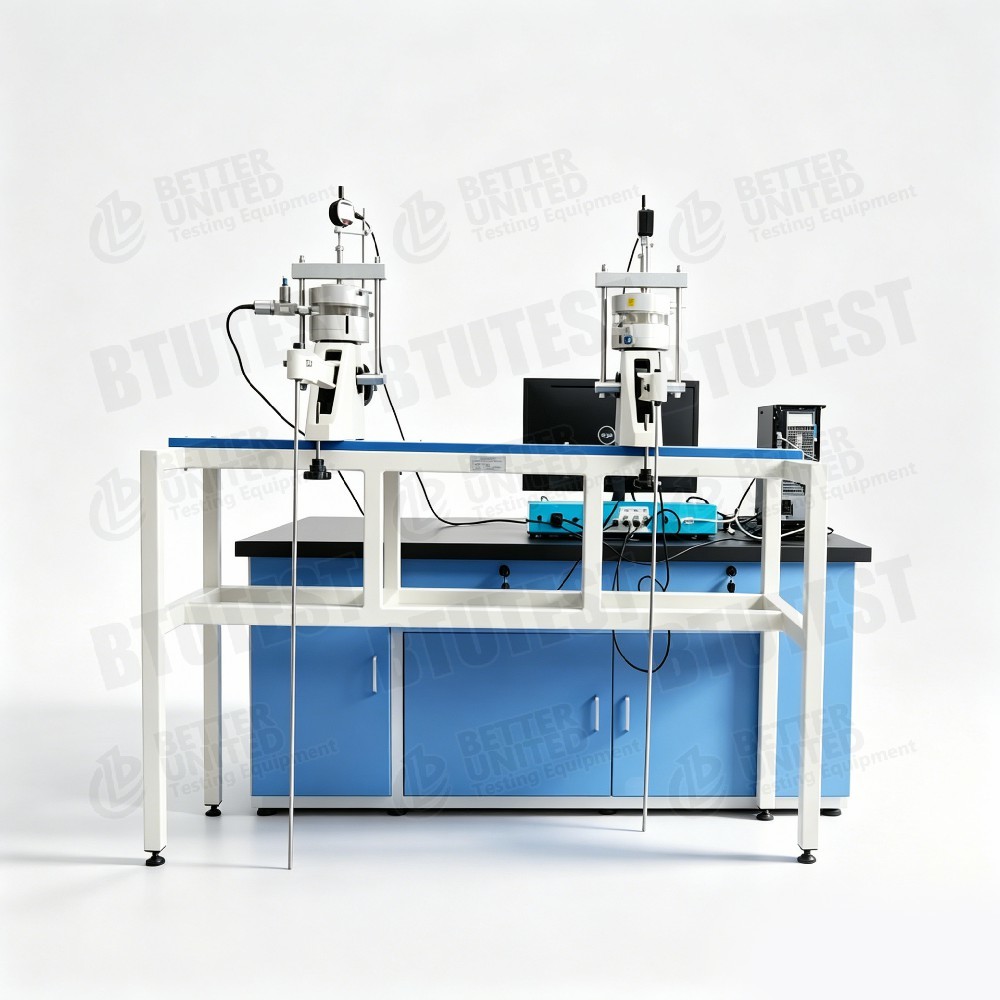

KO Consolidatieapparaat

ModelBTU-STC-KO

Beschrijving

Deze apparatuur is eenKO-consolidatieapparaat, modelBTU-STC-KO, gebruikt om decoëfficiënt van de gronddruk in rust (K₀)van grondmonsters met een diameter van Ø61,8 mm. De zijdelingse druk onder omstandigheden zonder zijdelingse spanning wordt gemeten met behulp van een poriëndrukmeter (of zijdelingse druksensor). Het wordt voornamelijk gebruikt om de compressiekarakteristieken van grond onder zijdelingse inklemming te bestuderen, waarbij K₀-waarden worden verkregen voor zettingsberekeningen en gronddrukanalyses.

Systeemoverzicht: Het KO-consolidatieapparaat wordt gebruikt om de gronddrukcoëfficiënt in rust te bepalen voor grondmonsters van Ø61,8 mm. De zijdelingse druk kan worden gemeten met een poriëndrukmeter.

Testnormen (internationaal)

• ASTM D2435(Eendimensionale consolidatie – K₀-voorwaarden kunnen worden afgeleid)
• ASTM D4186(CRS-consolidatie – K₀-meting mogelijk)
• ASTM D4767(Triaxiale compressie – K₀-consolidatiefase)
• ISO 17892-5(Consolidatietest)
• BS 1377-6(Consolidatietest)
• Chinees GB/T 50123-2019(Standaard voor grondtestmethoden – inclusief K₀-test)

De apparatuur kan voldoen aan de eisen van deze normen voor zijdelingse drukmeting, axiale belasting, verplaatsingsmeting, enz.

Specificatie

Opmerking: De schermafbeelding specificeert niet de maximale axiale druk, laadmethode (hendel/servo), bereik van de laterale druksensor, nauwkeurigheid, etc. – raadpleeg de producthandleiding.

Detail

• K₀-consolidatieprincipe– Bij volledige laterale spanning (geen laterale spanning) wordt axiale druk op het monster uitgeoefend en wordt de laterale druk (σ h) gemeten. De coëfficiënt van de gronddruk in rust is K₀ = σ_h / σ_v.
• Monstergrootte– Diameter 61,8 mm, hoogte 40 mm (verhouding hoogte-diameter ≈0,65, gebruikelijk voor K₀-consolidatietests).
• Axiale verplaatsingsmeting– Bereik 12,7 mm, resolutie 0,01 mm (10 μm), waardoor nauwkeurige compressie-opname mogelijk is.
• Drukcelafdichting– Geen lekkage bij nominale druk, volumeverandering <0,20 ml (zeer kleine volumetrische verandering, waardoor laterale stijfheid wordt gegarandeerd).
• Zijdelingse drukmeting– Met behulp van een poriëndrukmeter (aangesloten op een zijdelingse druksensor of vloeistofdruksensor).
• Geschikte materialen– Fijnkorrelige gronden (klei, siltige klei), vaak gebruikt voor de K₀-bepaling van verzadigde grond.

Sollicitatie

• Berekening van funderingszetting– K₀-waarden worden gebruikt voor het schatten van zettingen van normaal geconsolideerde en overgeconsolideerde bodems (bijv. K₀-consolidatietestmethode).
• Berekening van de aarddruk– K₀ is nodig voor het berekenen van de gronddruk in rust op steunmuren, keldermuren, enz.
• Constitutieve modelparameters– Biedt K₀-parameter voor modellen zoals Modified Cam Clay.
• Laboratorium testen– Onderzoeksinstellingen en universitaire grondmechanische laboratoria.
• Numerieke modelvalidatie– Biedt laboratorium K₀-waarden voor het kalibreren van eindige-elementenmodellen.

Voordelen

• Gespecialiseerde K₀-consolidatie– Speciaal ontwerp voor het meten van de gronddrukcoëfficiënt in rust, compacte structuur.
• Uiterst nauwkeurige verplaatsingsmeting– Resolutie van 0,01 mm, voldoet aan de nauwkeurigheidseisen voor consolidatievervorming.
• Goede afdichting– Volumeverandering drukcel <0,20 ml, waardoor zijdelingse fixatie wordt gegarandeerd (zijwaartse spanning is ongeveer nul).
• Eenvoudige bediening– Zijdruk kan direct worden gemeten met een waterspanningsmeter.
• Standaard monstergrootte– Ø61,8 mm is een gebruikelijke maat, wat de voorbereiding en vergelijking van monsters vergemakkelijkt.
• Verenigbaarheid– Te gebruiken met diverse beladingssystemen (hendel, servo etc., apart leverbaar).

Wat te kiezen

Selecteer deze apparatuur of vergelijk met andere configuraties op basis van testvereisten:

Processtroom

Voorbeeld:Standaard K₀-consolidatietest (stapbelasting, verzadigde klei)

• Voorbereiding van monsters
  • Snijd ongestoorde of omgevormde kleispecimens met een ring van Ø61,8×40 mm.
  • Verzadigen (vacuüm- of tegendrukverzadiging), meet het initiële watergehalte en de dichtheid.

• Voorbeeldinstallatie
  • Plaats het monster in de drukcel van de K₀ consolidometer, met poreuze stenen boven en onder.
  • Installeer de axiale verplaatsingssensor (zet deze op nul).
  • Sluit het zijdelingse drukmeetsysteem (poriëndrukmeter of zijdelingse druksensor) aan en ontlucht de drukcel.
  • Plaats de drukcel in het laadframe (bijvoorbeeld een afzonderlijk consolidometerhoofdframe).

• Oefen aanvankelijke zitdruk uit
  • Oefen een kleine axiale druk uit (bijvoorbeeld 5 kPa) en registreer de initiële axiale verplaatsing en laterale druk.

• Testparameters instellen
  • Definieer de belastingsvolgorde (bijvoorbeeld 25, 50, 100, 200, 400, 800 kPa).
  • De duur voor elke belastingsstap is doorgaans 24 uur of totdat de consolidatie stabiel is (verplaatsingsverandering <0,01 mm per uur).
  • Stel intervallen voor gegevensverzameling in (bijvoorbeeld 0,1, 1, 10, 60 minuten).

• Start de test
  • Pas de eerste axiale belastingsstap toe.
  • Registreer axiale verplaatsing en laterale druk in realtime.
  • Noteer bij elke belastingsstap, nadat de axiale verplaatsing is gestabiliseerd, de zijdelingse druk.

• Bereken K₀
  • Voor elke belastingsstap geldt K₀ = zijdelingse druk (σh)/axiale druk (σv).
  • Teken K₀ versus σ_v-curve.

• Einde en demontage
  • Na de test het monster uitladen en verwijderen.
  • Reinig de drukcel en sensoren.

• Gegevensverwerking
  • Bereken K₀-waarden voor elke belastingsstap; neem het gemiddelde of analyseer de trend.
  • Voor normaal geconsolideerde bodems kan K₀ ≈ 1 – sin φ′ (Jaky's formule) worden gebruikt voor verificatie.
  • Genereer een testrapport.

Als de apparatuur is gekoppeld met eenservo-laadsysteemkan het CRS of automatisch stapsgewijs laden uitvoeren met real-time laterale drukregistratie, waardoor de efficiëntie wordt verbeterd.

Samenvatting:De BTU-STC-KO is een speciaal K₀-consolidatieapparaat voor het bepalen van de gronddrukcoëfficiënt in rust van grondmonsters van Ø61,8×40 mm. Het beschikt over een axiale verplaatsingsresolutie van 0,01 mm en een goed afgedichte drukcel (volumeverandering <0,20 ml). De zijdelingse druk wordt gemeten via een poriëndrukmeter of zijdelingse druksensor. Het is geschikt voor berekeningen van funderingszettingen, analyse van de gronddruk en bepaling van constitutieve modelparameters. Houd er rekening mee dat het laadsysteem (bijvoorbeeld een consolidometer-lastframe) afzonderlijk moet worden geleverd; Als automatisch laden met hoge precisie nodig is, kan een servosysteem worden toegevoegd. Het apparaat is uitsluitend ontworpen voor fijnkorrelige bodems, met een vaste monstergrootte.
