Slimme valkoppermeameter met vier eenheden

Productomschrijving

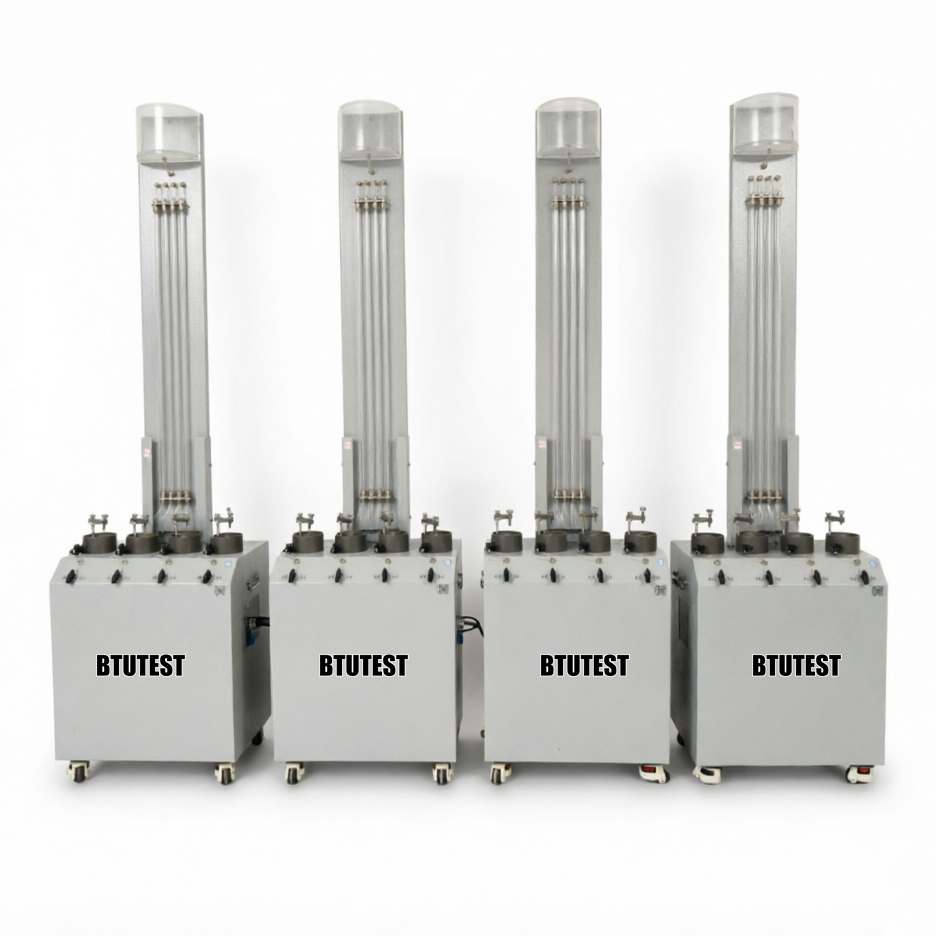

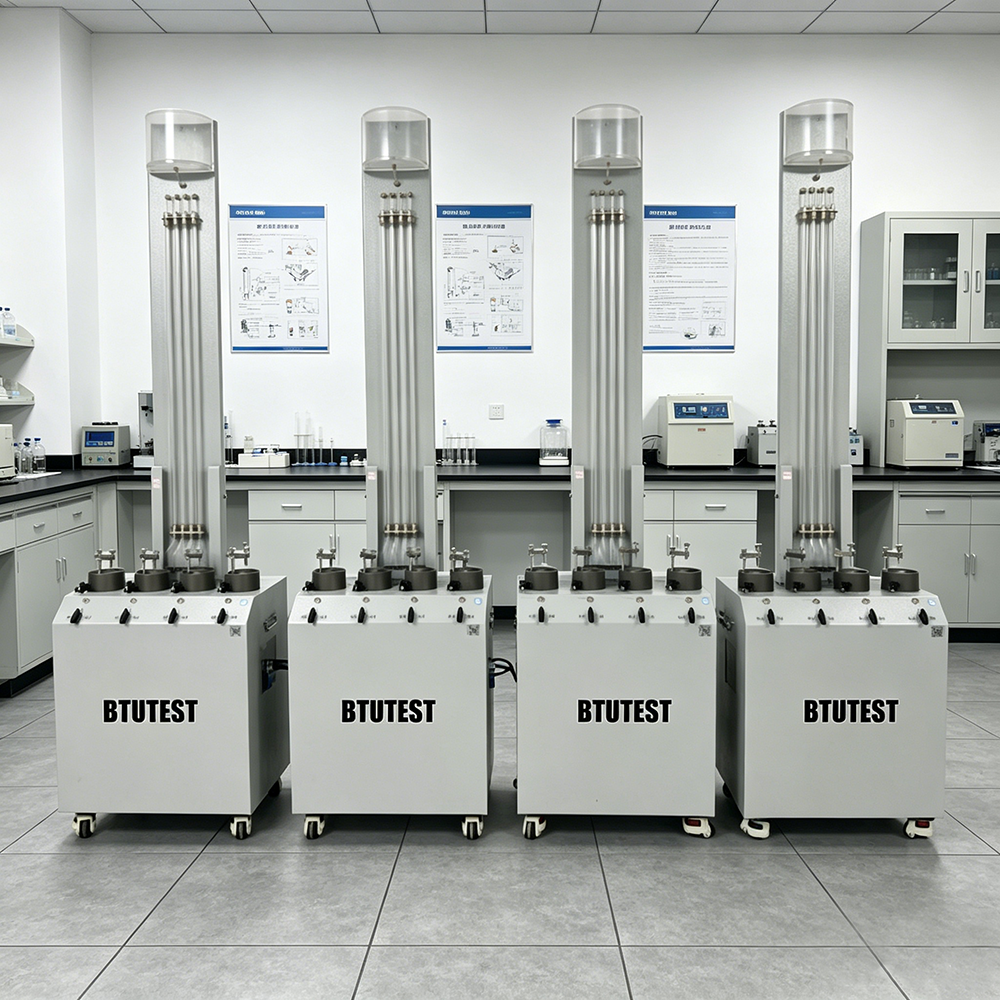

Slimme vier-eenheid valkoppermeameter voor fijnkorrelige gronden

ModelBTU's-FHP-4

Beschrijving

Deze apparatuur is eenslimme vier-eenheid valkoppermeameter voor fijnkorrelige gronden, modelBTU's-FHP-4, gebruikt voor de bepaling van de permeabiliteitscoëfficiënt van fijnkorrelige gronden (silt, siltglij, klei en omgevingsgronden).waarbij gelijktijdige proeven van de doorlaatbaarheid van de valkop op vier proeven mogelijk zijn, ter vervanging van de traditionele Type 55 permeameter.

• Volledig automatische permeabiliteitscoëfficiëntmeter
• De diameter van het monster is 61,8 mm (oppervlakte 30 cm2).
• Hoogte van het monster 40 mm (lengte van het stroompad)
• De oppervlakte van de dwarsdoorsnede van de valkopbuis 0,785 cm2
• Liquid level sensor: bereik 2000 mm waterkop, resolutie 0,1 mm, nauwkeurigheid ±0,15% FS
• Waterreservoir: 6 liter, verzegeld om het water schoon te houden
• Uitgerust met een gegevensverzamelingssysteem en -software, real-time weergave van de waterhoofdhoogte, teststatus, enz.
• Hoog snelheidscommunicatie-interface met computer; software-monitoring van real-time-operatiekorven, opslag en verzameling van gegevens

Testnormen (internationaal)

• ASTM D5084(Standaardtestmethode voor de doorlaatbaarheid van bodems ∼ valkopmethode)
• ASTM D5856(Permeabiliteit van de bodem met behulp van een flexibele wandpermeemeter)
• ISO 17892‐11(Geotechnisch onderzoek  Permeabiliteitsonderzoek)
• BS 1377-6(Britse standaard-permeabiliteitstest)
• Chinese SL 237-042(Geotechnische proefprocedure √ proef van de doorlaatbaarheid van het valhoofd)
• JGS 0563(Japanse doorlaatbaarheidsteststandaard)

De apparatuur is geschikt voor proeven van de doorlaatbaarheid van het valhoofd op fijnkorrelige bodems en kan voldoen aan de voorschriften van bovengenoemde normen met betrekking tot de monstergrootte, de waterhoofdmeting,gegevensverwerving, enz.

Specificatie

Parameter	Specificatie
Model	BTU-FHP-4
Naam van het instrument	Slimme vier-eenheid valkoppermeameter voor fijnkorrelige gronden
Structuur	Vier eenheden (4 onafhankelijke permeametercellen)
De diameter van het monster	61.8 mm (oppervlakte 30 cm2)
Hoogte van het monster	40 mm (lengte van het stroompad)
Het oppervlak van de doorsnede van de valkopbuis	00,785 cm2
Liquid level sensor	Bereik 2000 mm waterkop, resolutie 0,1 mm, nauwkeurigheid ±0,15% FS
Waterreservoir	6 L, verzegeld
Verzameling van gegevens	Systemen en software inbegrepen; real-time weergave van de wateropname, teststatus
Communicatie-interface	Interface met hoge snelheid
Softwarefuncties	Real-time monitoring van curves, gegevensopslag en verzameling
Toepasselijke bodemsoorten	Silt, siltglij, klei, milieubodems

Detail

• Onafhankelijke structuur met vier eenheden Vier monsters kunnen gelijktijdig worden getest, waardoor de efficiëntie aanzienlijk wordt verbeterd; elke permeametercel is onafhankelijk om interferentie te voorkomen.
• Voor fijnkorrelige gronden️ De diameter van het monster is 61,8 mm, de hoogte 40 mm en voldoet aan de standaardspecificaties voor de proeven van de doorlaatbaarheid van fijnkorrelige bodem.
• Methode met valkop­ Geschikt voor bodems met een lage permeabiliteit (k = 10−5 tot 10−8 cm/s), berekent de permeabiliteitscoëfficiënt op basis van het verval van het waterhoofd in de tijd.
• Hoogprecise vloeistofniveau sensor• Bereik 2000 mm waterkop, resolutie 0,1 mm, nauwkeurigheid ±0,15% FS ­ veel beter dan handmatig lezen.
• Gesloten waterreservoir- 6 L capaciteit; gesloten ontwerp voorkomt verontreiniging en verdamping van de waterbron.
• Volledig automatische verwerving en software- Real-time weergave van waterhoofdvervalcurven, automatische berekening van de permeabiliteitscoëfficiënt, automatische gegevensopslag, curve playback.
• Vervangt de traditionele Type 55 permeameterDe traditionele Type 55 is een een-eenheid met handmatig lezen; deze apparatuur is vier-eenheid en volledig automatisch, waardoor de efficiëntie en nauwkeurigheid aanzienlijk worden verbeterd.
• Duidelijke toepasselijkheid

Toepassing

• Geotechnisch terreinonderzoek¢ Bepaal de permeabiliteitscoëfficiënten van natuurlijke fijnkorrelige bodemlagen voor de analyse van lekken.
• Vultechniek¢ Beoordeel de doorlaatbaarheid van dijken, damvuldingen en subgraden.
• Milieugeotechniek de doorlaatbaarheid van verontreinigde bodems en verstijvende/gestabiliseerde bodems meten om de barrièreprestaties te beoordelen.
• Onderwijs en onderzoek- Universitaire bodemmechanische laboratoria voor studentenexperimenten en onderzoekstests.
• Vervanging van oude apparatuur¢ Upgrade van traditionele Type 55 permeameters voor hogere automatisering.

Voordelen

• Hoog rendement met vier eenheden- Vier monsters in één keer getest, vier keer zo efficiënt als een enkelvoudig apparaat.
• Volledig automatische meting¢ De vloeistofspeilingssensoren registreren automatisch veranderingen in het waterhoofd; de software berekent automatisch de doorlaatbaarheid coëfficiënt, waardoor menselijke leesfouten worden uitgesloten.
• Hoge precisieDe waterhoofdresolutie is 0,1 mm, de nauwkeurigheid 0,15% FS, beter dan de handmatige aflezing (meestal 1 mm).
• Gesloten waterreservoir¢ Vermijdt verontreiniging en verdamping van het water en zorgt voor een stabiele waterkwaliteit.
• Real-time curve monitoringDe software toont in real­time waterhoofd­versus­tijdscurven voor een gemakkelijke beoordeling van de teststatus.
• Automatische gegevensopslagDe testgegevens kunnen worden geëxporteerd voor een gemakkelijke rapportage.
• Breed toepasbaarheid Slib, klei, klei van slib en omgevingsbodems.
• Verbetering van de traditionele apparatuur- Meer geavanceerd en handig dan Type 55 permeameters.

Wat te kiezen

Selecteer deze uitrusting of vergelijk deze met andere typen op basis van de testvereisten:

Processtroom

Voorbeeld:Vier-eenheidstest voor de doorlaatbaarheid van valkoppen (fijnkorrelige bodem)

• Voorbereiding van het monster
  • Snijd ongestoorde fijnkorrelige grond of bereid een opnieuw gevormd monster voor met een snijring van 61,8 × 40 mm.
  • Het aanvankelijke watergehalte wordt gemeten en het monster wordt verzadigd (vacuüm of onderdompeling in water).

• Installatie van exemplaren
  • Plaats het verzadigde monster in de permeametercel (met een poreuze steen aan de onderkant) en zorg ervoor dat er geen luchtlekken of zijdewandlekken zijn.
  • De vier permeametercellen worden op de basis van de vier eenheden gemonteerd en de valkopbuizen worden aangesloten.
  • Sluit het waterreservoir en de buizen aan, zodat alle verbindingen dicht zijn.

• Ontluchten en verzadigen
  • Open de inlaatklep om het water door het monster naar boven te laten stromen, waardoor luchtbelletjes uit het monster en de lijnen worden verdreven.
  • Sluit de ventilatieventiel om volledige verzadiging van het monster te bereiken.

• Testparameters ingesteld
  • In de software, invoer: monsterhoogte (40 mm), monsteroppervlak (30 cm2), oppervlakte van de dwarsdoorsnede van de valkop (0,785 cm2).
  • Stel de aanvankelijke wateroppervlakte (bv. 1800 mm) en de eindwateroppervlakte (bv. 200 mm) in.
  • Stel het bemonsteringsinterval in (bijv. 1 seconde of automatische trigger).

• Begin de test.
  • De software begint met het registreren van het wateroppervlak tegenover de tijd (automatisch aflezen van de vloeistofspiegel sensor).
  • Grafiek in real-time van de waterhoofdvervalcurve (semi-log-schaal).
  • De test wordt automatisch beëindigd wanneer de waterkop tot de eindwaarde daalt (of kan handmatig worden gestopt).

• Registratie en berekening van gegevens
  • De software registreert automatisch de waterhoogte en de tijd.
  • Bereken de permeabiliteitscoëfficiënt met behulp van de formule van het valhoofd:
    e a = de oppervlakte van de doorsnede van de valkopbuis, L = de hoogte van het monster, A = het oppervlak van het monster, t = het tijdsinterval, h1 en h2 zijn de overeenkomstige waterhoofden.
  • Meerdere k-waarden kunnen over verschillende tijdsintervallen worden berekend en gemiddeld worden.

• Reiniging
  • Na de test wordt de waterinlaat gesloten en het monster verwijderd.
  • Reinig de permeametercellen, de buizen en het waterreservoir.

SamenvattingDe BTU-FHP-4 is een slimme vier-eenheid valkoppermeemeter die speciaal is ontworpen voor fijnkorrelige gronden zoals slib, klei en slibgerei.Met een hoge-precisie vloeistofniveau sensor (0.1 mm resolutie), volledig automatische software, real-time weergave van de waterhoofd-tijdcurve en automatische berekening van de permeabiliteitscoëfficiënt,het vervangt de traditionele Type 55 permeameter en verbetert de efficiëntie en nauwkeurigheid aanzienlijkHet is geschikt voor geotechnisch terreinonderzoek, vultechniek, milieugeotechniek en andere gebieden.Let op dat deze apparatuur niet geschikt is voor grove gronden (die een constante hoofdpermeometer vereisen) en bestemd is voor laboratoriumgebruik.
