Isolatieapparaat voor verontreinigingen

Productomschrijving

Beschrijving

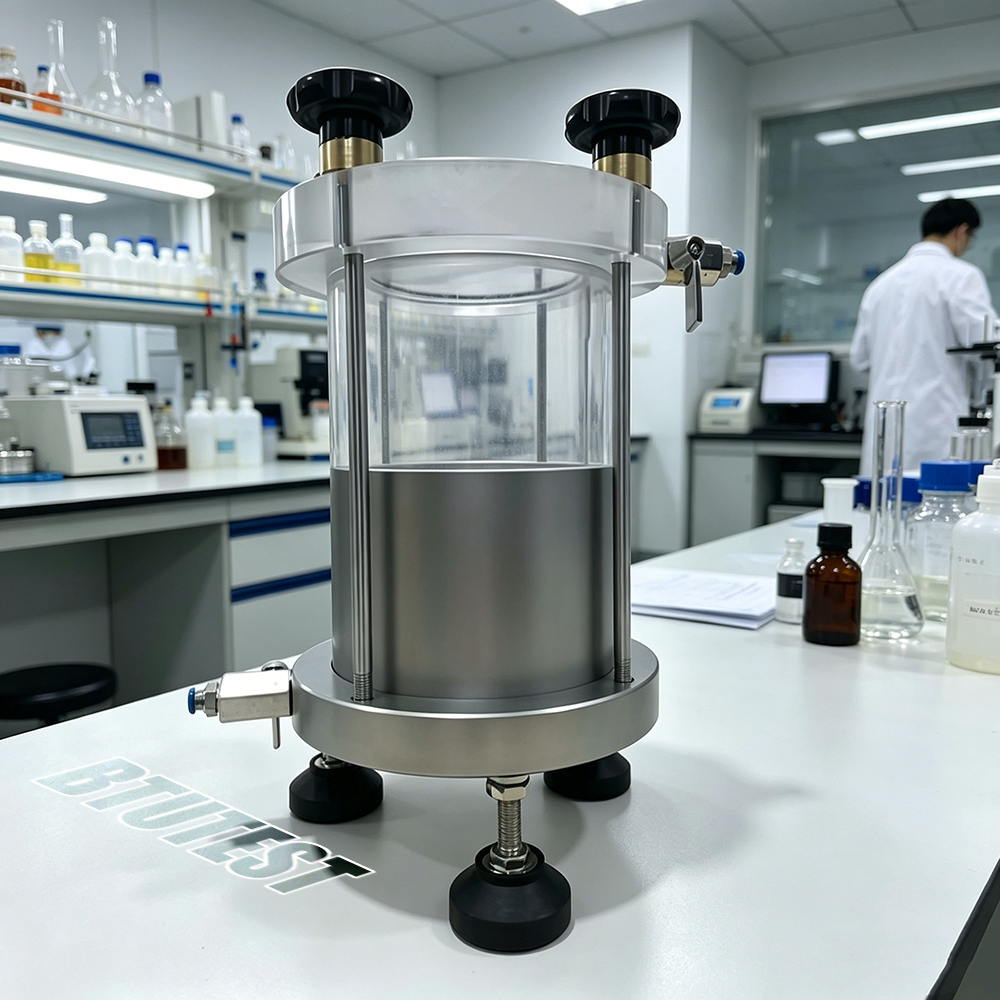

Het verontreinigingsisolatieapparaat uit de BTU-PIA-serie is een laboratoriumapparaat dat is ontworpen voor de isolatie van verontreinigingen en drukbelasting in geotechnisch onderzoek. Het maakt gebruik van een membraanstructuur om verontreinigingen fysiek te isoleren van het druklaadsysteem, waardoor kruisbesmetting wordt voorkomen en de testveiligheid en gegevensnauwkeurigheid worden gegarandeerd. Er zijn drie modellen beschikbaar (PIA‑1, PIA‑2, PIA‑3), die voornamelijk verschillen qua maximaal volume en geschikt zijn voor verschillende schalen van migratie-, permeabiliteits- of diffusietests van verontreinigende stoffen.

Testnormen

• ASTM D7100(Standaardtestmethode voor hydraulische geleidbaarheid van geosynthetische kleibekledingen)
• ASTM D5887(Standaardtestmethode voor het meten van de indexflux door verzadigde geosynthetische kleibekledingsmonsters)
• ISO15175(Bodemkwaliteit – Karakterisering van de bodem gerelateerd aan grondwaterbescherming)
• GB/T 50123-2019(Standaard voor geotechnische testmethode – sectie Verontreinigingenmigratie)

Opmerking: dit apparaat is een hulpcomponent; de toepasselijke norm wordt doorgaans bepaald door de primaire testmethode.

Specificatie

Gemeenschappelijke specificaties:

• Structuur: Het diafragma scheidt de bovenste en onderste kamers
• Materiaal: Corrosiebestendig (exact materiaal niet gespecificeerd – vermoedelijk roestvrij staal of chemisch bestendig materiaal)
• Functie: Oefent druk uit terwijl verontreinigingen worden geïsoleerd van het druksysteem

Detail

• Kerncomponent – ​​Diafragma: Flexibel en corrosiebestendig; scheidt het bovenste drukmedium (bijvoorbeeld lucht of water) van de onderste verontreiniging.
• Bovenkamer: Aangesloten op een drukbron (bijv. luchtpomp, hydraulische pomp) om druk uit te oefenen op het membraan.
• Lagere kamer: Houdt verontreinigende oplossing of bodempercolaat vast; via buizen verbonden met het geotechnisch testsysteem.
• Slangen: Transporteert verontreinigingen of sluit aan op testapparatuur; inclusief afdichtingsfittingen.
• Werkingsprincipe: Wanneer de bovenste kamer onder druk wordt gezet, vervormt het diafragma naar beneden, waardoor de druk gelijkmatig wordt overgebracht naar de onderste verontreiniging zonder direct contact tussen de twee.
• Toepassingen: Migratietests voor verontreinigende stoffen, tests voor de permeabiliteit van gevaarlijk afval, tests voor chemische compatibiliteit, enz.

Sollicitatie

• Onderzoek naar de migratie van verontreinigende stoffen in de bodem (bijv. zware metalen, organische verontreinigende stoffen)
• Permeabiliteitstesten van stortplaatsvoeringsystemen
• Compatibiliteitstesten tussen gevaarlijke chemicaliën en geotechnische materialen
• Drukbelasting en isolatie-eisen bij bodemsaneringsonderzoek
• Hulpapparaat voor geotechnische milieulaboratoria om kruisbesmetting te voorkomen

Voordelen

• Isolatie van verontreinigingen: Het membraan scheidt het drukmedium volledig van de verontreiniging, waardoor vervuiling van druksensoren, slangen en de omgeving wordt vermeden.
• Hoge veiligheid: Voorkomt lekkage van gevaarlijke stoffen en beschermt operators en apparatuur.
• Uniforme drukoverdracht: Flexibel membraan zorgt voor een gelijkmatige druktoepassing op het verontreinigende oppervlak of monster.
• Meerdere volume-opties: 0,3 l / 1,8 l / 8 l – geschikt voor tests op kleine tot middelgrote schaal.
• Eenvoudige en betrouwbare constructie: Geen complexe elektronische onderdelen; Gemakkelijk schoon te maken, te onderhouden en het membraan te vervangen.
• Kosteneffectief: Geprijsd van 6.000 tot 20.000 CNY – goede waarde voor laboratoriumgebruik.

Wat te kiezen

Processtroom

• Bereid het apparaat voor: Controleer de integriteit van het membraan; maak de bovenste/onderste kamers en slangen schoon.
• Sluit de slangen aan: Sluit de uitlaat van de onderste kamer aan op het geotechnische testsysteem (bijv. permeameter, grondkolom).
• Verontreiniging toevoegen: Injecteer de gewenste verontreinigende oplossing of verzamel percolaat in de onderste kamer.
• Drukbron aansluiten: Sluit de bovenste kamer aan op een pneumatische of hydraulische drukbron (bijv. drukregelaar, waterpomp).
• Oefen druk uit: Pas de drukbron aan om de bovenste kamer onder druk te zetten; het diafragma brengt druk over op de verontreiniging.
• Test uitvoeren: Onder druk stroomt de verontreiniging in het bodemmonster of meetsysteem – voer een migratie-/permeabiliteitstest uit.
• Laat de druk ontsnappen en reinig: Laat na de test de druk ontsnappen, demonteer het apparaat, voer de resterende verontreinigingen veilig af, reinig en vervang het membraan indien nodig.
