dubbele automatische permeameter met variabele kop

Productomschrijving

Beschrijving

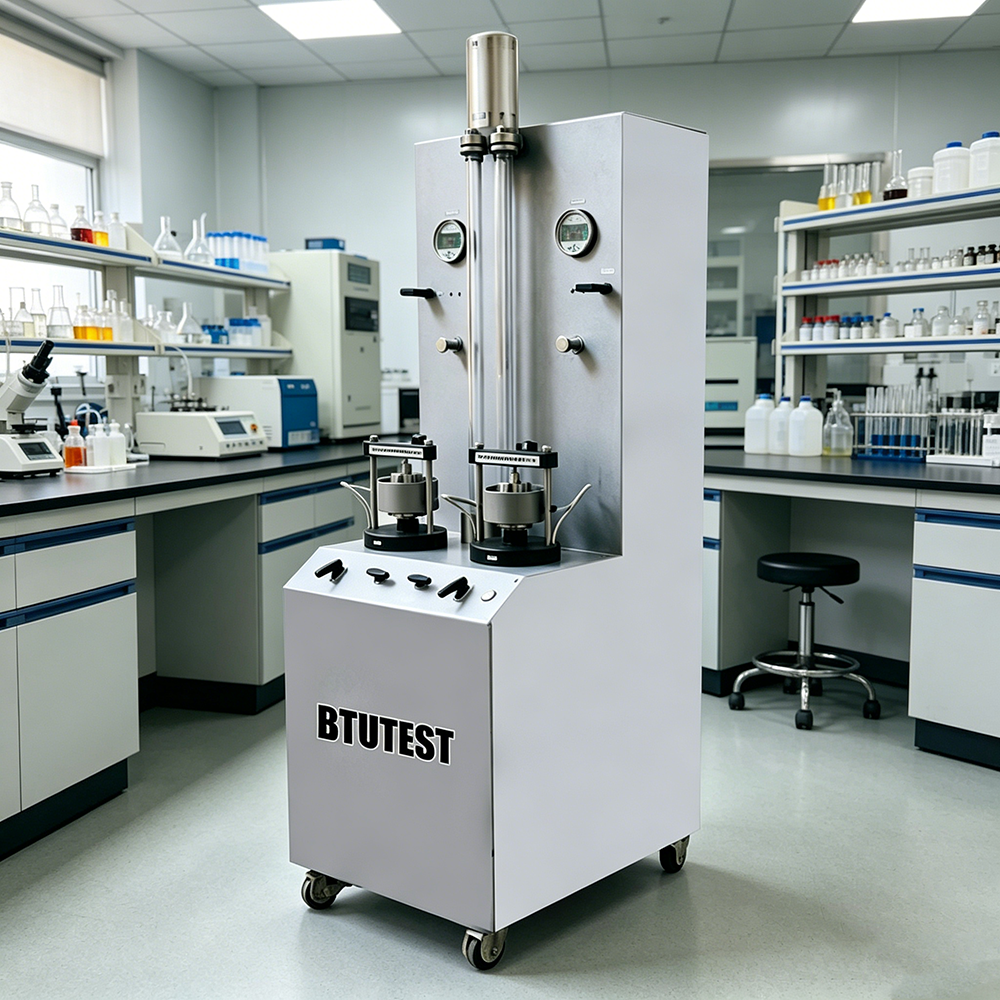

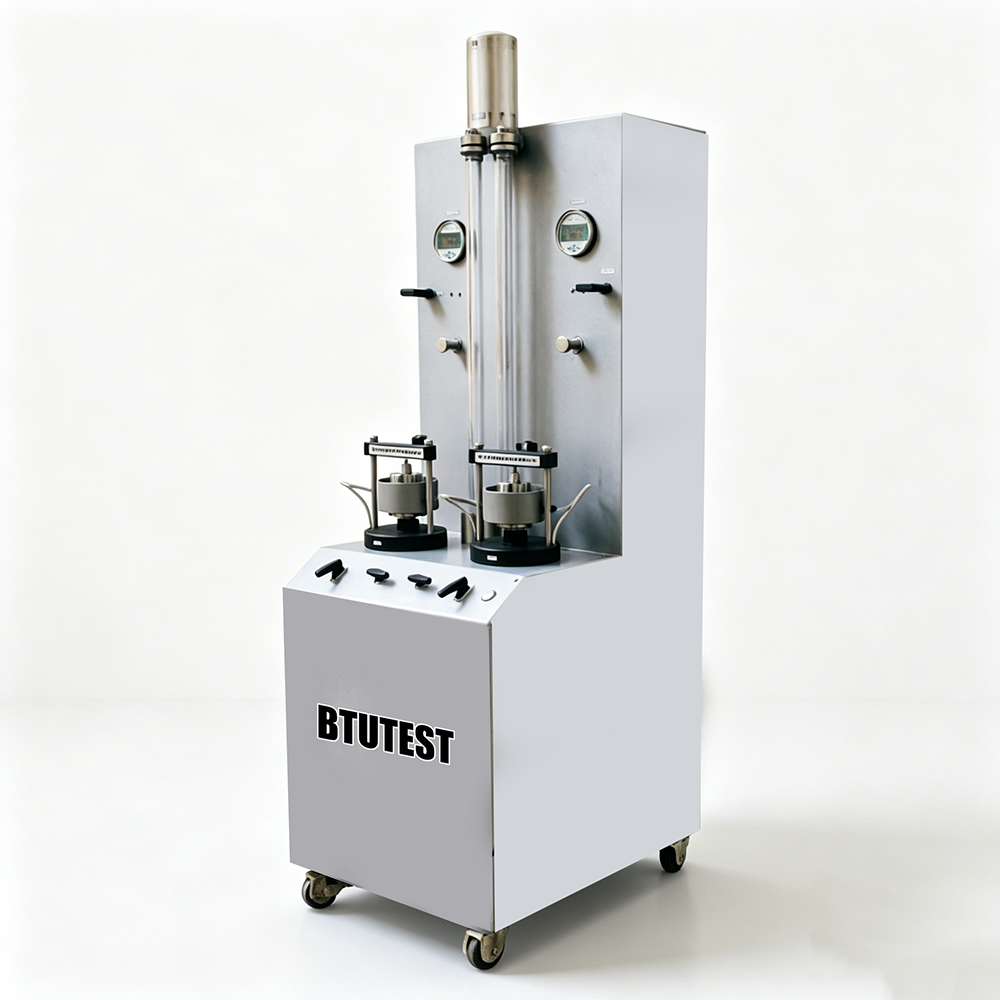

De BTU-STC-2AP automatische permeameter met twee gangvariabele kop is een laboratoriumapparaat dat consolidatie- en doorlaatbaarheidstests combineert.Het kan tegelijkertijd toepassing van consolidatie druk en infiltratie druk, waarbij de permeabiliteitscoëfficiënt van bodemmonsters wordt gemeten met behulp van de variabele kopmethode.Het instrument bevat een ingebouwde 16-bits multi-kanaal AD-acquisitie-eenheid en een speciale data-acquisitie- en verwerkingssoftwareHet is geschikt voor doorlaatbaarheidstudies van fijnkorrelige gronden en van sommige grofkorrelige gronden.

Testnormen

• ASTM D5084(Standaardproefmethoden voor de meting van de hydraulische geleidbaarheid van bodems met behulp van variabele kop)
• ASTM D2435(Standaardtestmethoden voor een-dimensionale consolidatie eigenschappen van bodems)
• ISO 17892‐11(Geotechnisch laboratoriumonderzoek ️ Bepaling van de doorlaatbaarheid)
• GB/T 50123‐2019(Standaard voor geotechnische testmethode ¢ Proeven van de doorlaatbaarheid en consolidatie van de variabele kop)

Specificatie

Detail

• Systemen voor het aanbrengen van de consolidatiedruk: Samengesteld uit een drukregelaar, LCD digitale drukmeter, cilinderdrukkolom, cilinder, lineair lager, kogelventil,en reactieframe ­ maakt een nauwkeurige controle van de consolidatiedruk mogelijk.
• Permeabiliteitscel: Inclusief snijring, bovenste/laagste poreuze stenen, drukkap, leidingsring, afdichtingsring, klemring, bevestigingsschroeven, cellenbasis en snel aansluitende toebehoren
• Permeabiliteitsdruktoepassingssysteem: Gebruikt een drukregelaar, een lucht-waterconversie-permeameterbuis, een LCD-digitale drukmeter en een kogelklep die is ingesteld om een stabiele en controleerbare afzuigdruk te bieden.
• Instrumentenbasis: Gemaakt van gebogen metaalplaat, bevat de doorlaatcelle, het laadframe en de cilinder; het voorpaneel is uitgerust met 6 kogelklepassemblages, een knop voor de schakelaar, enz.
• Meting van het waterpeil: Een volumeveranderingssensor (of differentialdruksensor) meet veranderingen van het waterpeil met een bereik van 0°40 cm en een nauwkeurigheid van 0,1 cm.
• Toon- en bedieningsapparatuur: Het paneel omvat pressiedigitale LCD-displays, een meetbuis voor de omzetting van lucht en water, een drukregelaar en een watervoorziening.
• Verzameling van gegevens: De ingebouwde 16-bits AD-acquisitie-eenheid verbindt zich via USB met een computer en ontvangt tegelijkertijd 2 kanalen van verplaatsingssignalen en 2 kanalen van volumewijzigingssignalen.
• Ontwerp voor een laag vermogen: 24 V gelijkstroomvoorziening, ≤ 24 W geschikt voor langdurige tests.
• Optioneel accessoire: Verticale verplaatsingssensor (0-12,7 mm, nauwkeurigheid ±0,01 mm) voor het meten van de consolidatievervorming.

Toepassing

• Bepaling van de variabele koppermeabiliteitscoëfficiënt voor fijnkorrelige gronden (klei, slib) en sommige zandgronden
• gecombineerde consolidatie-permeabiliteitsproeven om het effect van druk op de permeabiliteit te bestuderen
• Beoordeling van de lekken van aarddamkernen, wegbedden en waterdichte materialen
• Geautomatiseerd onderwijs en onderzoek in geotechnische laboratoria van universiteiten en instellingen
• Het verkrijgen van de parameters van de doorlaatbaarheid van bodemschichten bij geotechnische onderzoeken van de locatie

Voordelen

• Dual-gang-ontwerp: Testt twee proeven tegelijkertijd, waardoor de efficiëntie en tijd worden bespaard.
• Geïntegreerde consolidatie + doorlaatbaarheid: Hierdoor kunnen in situ spanningsomstandigheden worden gesimuleerd voordat de doorlaatbaarheid wordt getest.
• Hoog geautomatiseerd: Ingebouwde verwervingseenheid + software registreert automatisch veranderingen van het waterpeil en consolidatievervorming, waardoor menselijke fouten worden verminderd.
• Breed meetbereik van het waterpeil: 0°40 cm met een nauwkeurigheid van 0,1 cm ° voldoet aan de variabele testvereisten voor het hoofd.
• Precieze drukregeling: Gebruikt LCD digitale drukmeters, drukregulatoren en cilinders: consolidatiedruk tot 800 kPa, doorlaatbaarheidspanning tot 200 kPa.
• Laag vermogen en veilig: 24 V gelijkstroomvoorziening, laag stroomverbruik, geschikt voor langdurige laboratoriumwerking.
• Flexible opties: Optioneel hoge-precisie verplaatsingssensoren voor gelijktijdige consolidatiecompressie-meting.

Wat te kiezen

Processtroom

• Voorbereiding van het monster: Een bodemmonster van φ61,8 mm × 40 mm (of 20 mm) wordt volgens standaardprocedures bereid.
• Installatie van exemplaren: Plaats het monster in de permeabiliteitscel (snijring + bovenste/laagste poreuze stenen), installeer afdichtingsonderdelen en strenger.
• Systeemverbinding: Sluit het consolidatiedruksysteem, het doorlaatbaarheidsdruksysteem, de waterstandsensor en de optionele verplaatsingssensor aan.
• Toepassen van consolidatiedruk: Stel met behulp van de drukregelaar de gewenste consolideringsdruk in (0800 kPa); laat het monster onder de opgegeven druk consolideren en registreer de compressie.
• Toepassen van een doorlaatbaarheidsdruk: Nadat de consolidatie is gestabiliseerd, wordt de doorlaatbaarheidsdruk ingesteld (0~200 kPa) en wordt met de test van de doorlaatbaarheid van de variabele kop gestart.
• Verzameling van gegevens: De software registreert automatisch de waterstandsverlaging (of de metingen van de sensoren voor de omvang van het volume) in vergelijking met de tijd, en registreert eventueel de verplaatsingswijzigingen.
• Bereken de permeabiliteitscoëfficiënt: De software berekent automatisch de permeabiliteitscoëfficiënt met behulp van de variabele kopformule.
• Verslag opstellen: Een testverslag moet worden opgesteld, met inbegrip van de waterniveau-tijdcurven, de resultaten van de permeabiliteitscoëfficiënt en de consolidatie-deformatiegegevens.
