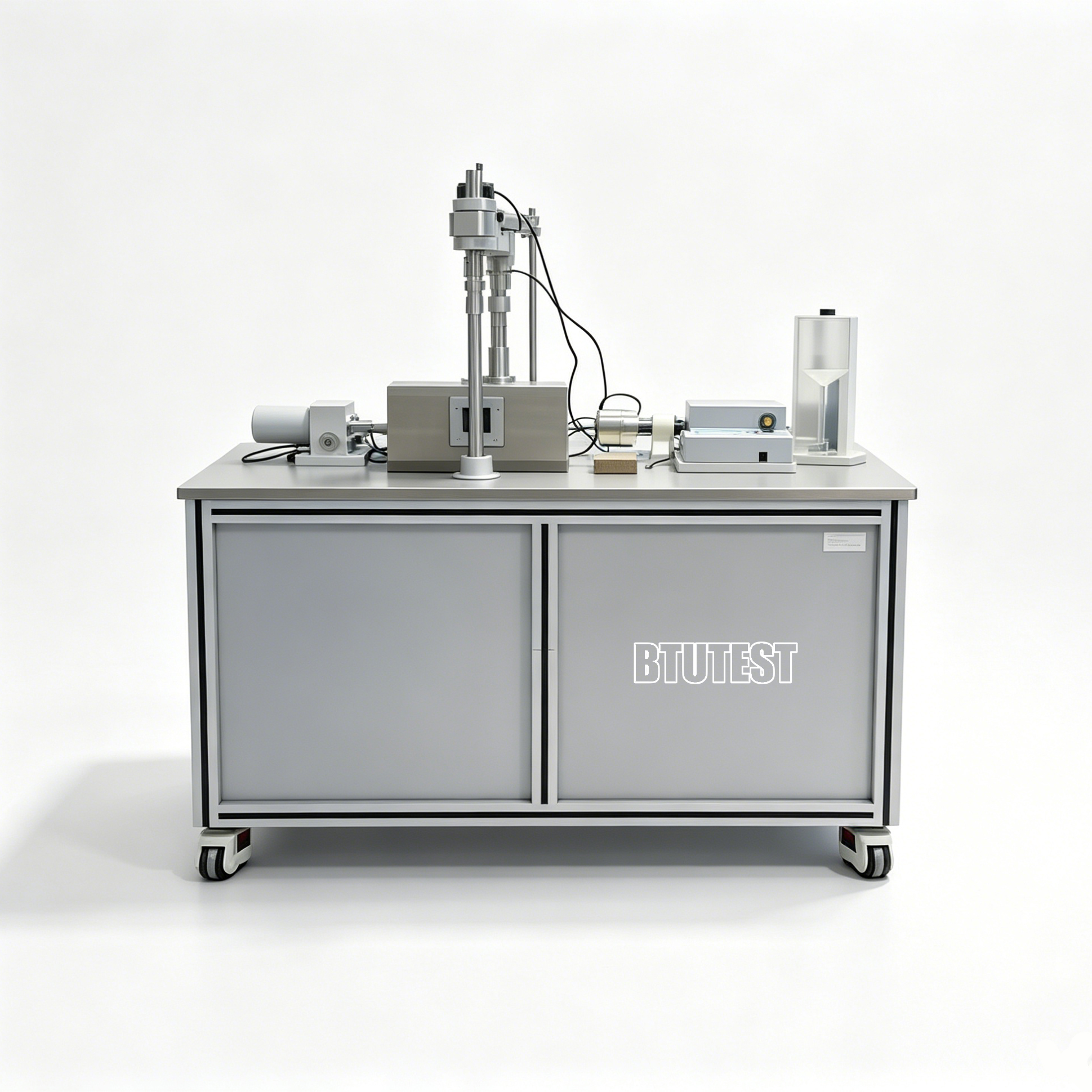

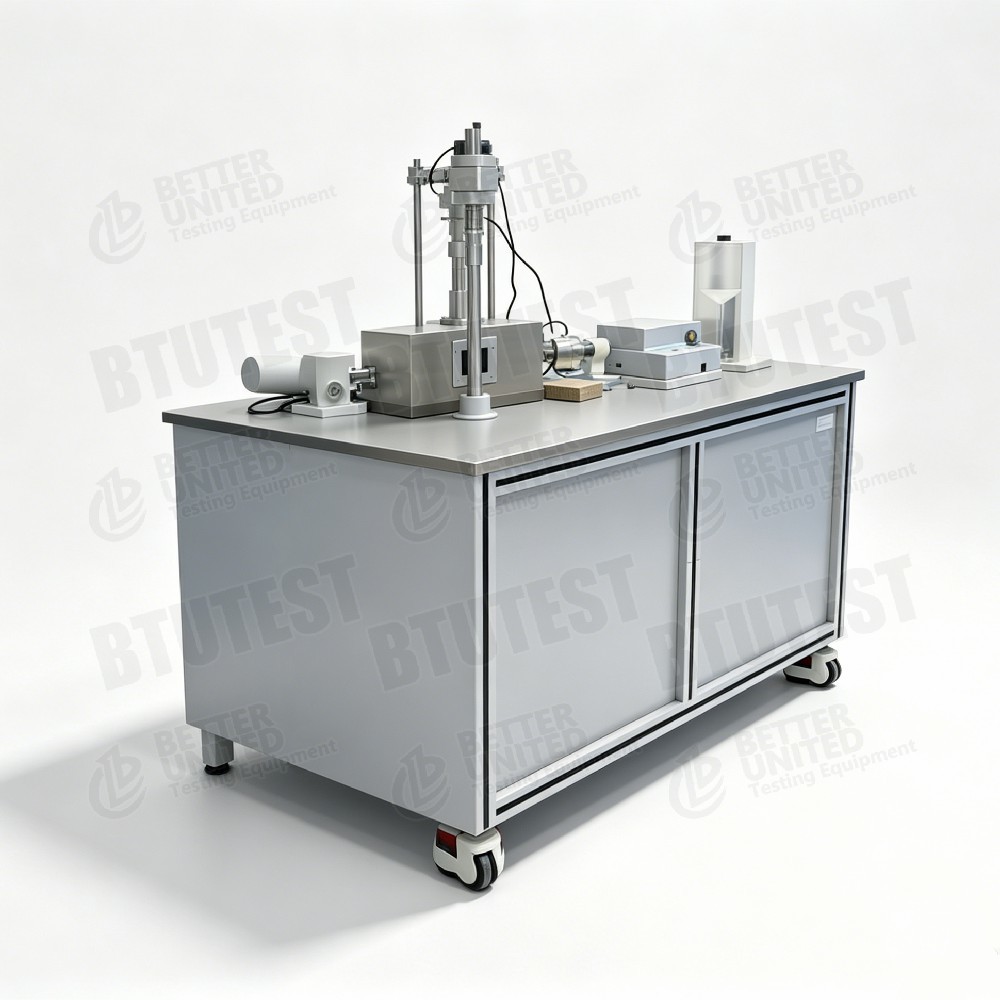

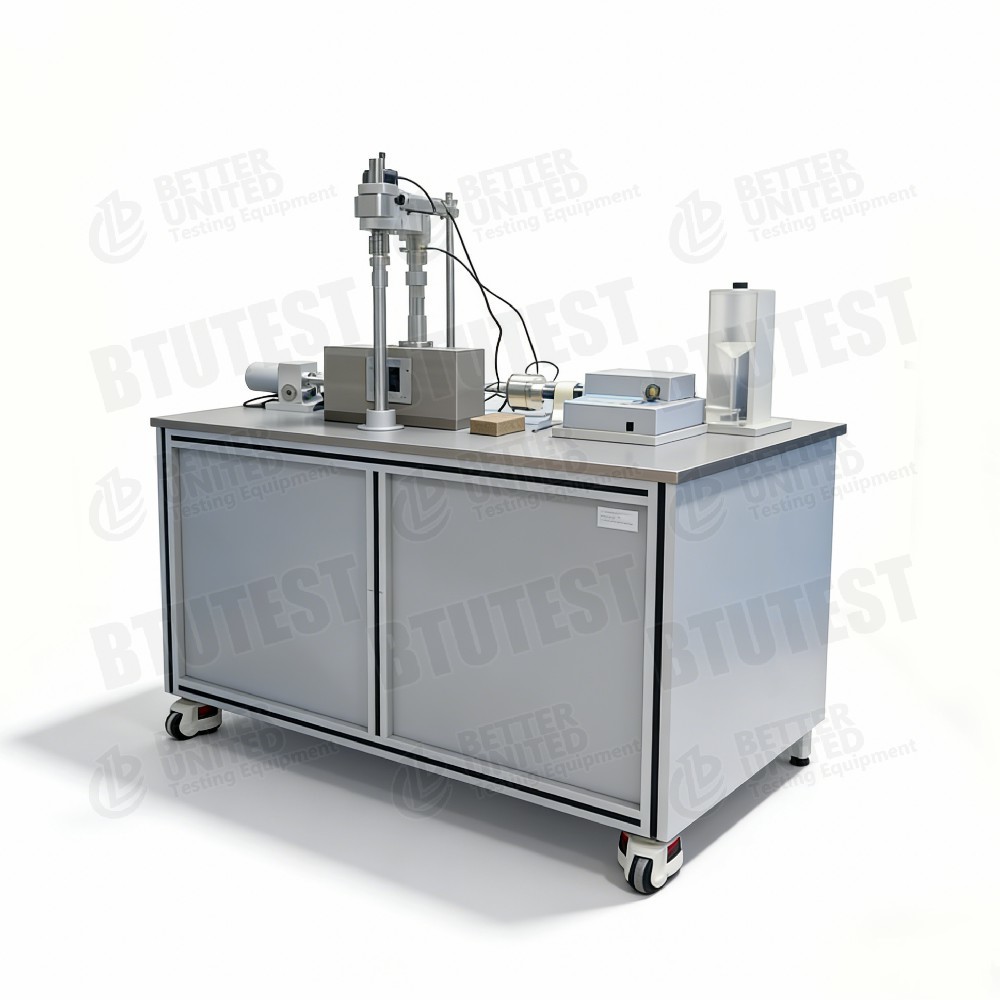

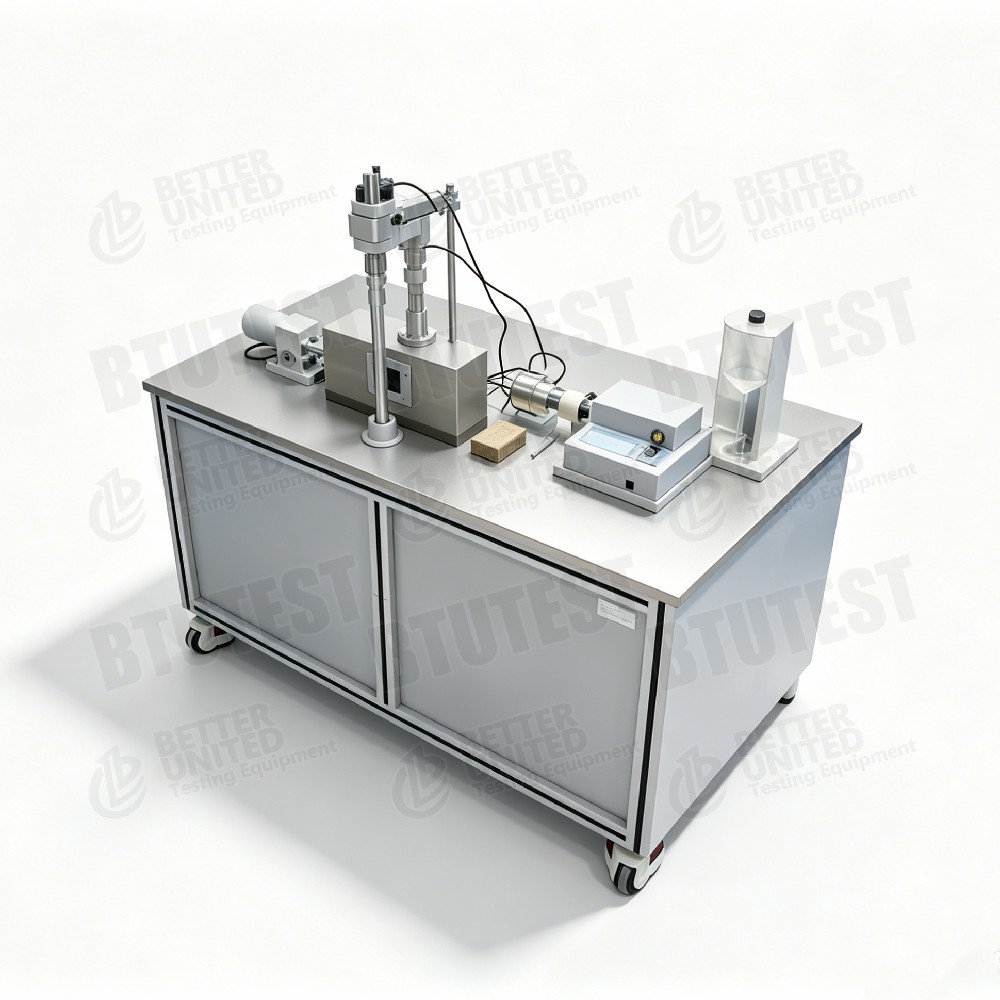

Automatische onverzadigde directe afschuivingsapparatuur

Productomschrijving

Volledig automatische onverzadigde rechtstreekse scheerapparatuur

Beschrijving

Deze apparatuur is eenvolledig automatische onverzadigde rechtstreekse scheerapparatuur, modellenBTU's-2UenBTU's-2UM, gebruikt voor het bepalen van de scheersterkteparameters van onverzadigde gronden onder verschillende zuigomstandigheden.is uitgerust met sensoren van hoge precisie en een automatisch bubbelsproei-apparaat, en ondersteunt temperatuurregeling als optie.

HoofdFEten:

• De testmethode is gebaseerd op de volgende methode:
• Normale belasting: automatische bediening van 2U ¥ 0-400 kPa; automatische bediening van 2UM ¥ 0-3200 kPa.
• Normale verplaatsing: 0-12,7 mm, nauwkeurigheid 0,003 mm, resolutie 0,001 mm.
• Horizontale scheerkracht: 2U 5 kN belastingcel; 2UM 10 kN belastingcel, nauwkeurigheid ± 0,1% FS.
• Snij snelheid: 0,0001-6 mm/min, stapsgewijze aanpassing.
• Doorlopende waterdruk: 0-0,1 MPa, nauwkeurigheid 0,1 kPa, resolutie 0,1 kPa.
• De luchtdruk in de poriën: 0-0,9 MPa, nauwkeurigheid 1 kPa.
• Volumewijzigingsmeting: 0-100 ml, nauwkeurigheid ±0,01 ml, resolutie 0,001 ml.
• Keramische schijf: 500 kPa hoge luchtinlaat, ingevoerd uit de VS.
• Besturingsmethode: 16-toets membraan toetsenbord + 240×128 LCD.
• Verwerving en verwerkingsoftware: omvat data logger en Windows-software.
• Bijzondere kenmerken: Volledig automatische diffuse lucht spoeling voor het spoelen van bubbels onder de keramische schijf en het meten van het volume van de diffuse lucht.
• Facultatief: Temperatuurregelsysteem (5-40 °C).

Testnormen (internationaal)

ASTM D3080(directe snijproef)

ASTM D5298(Suigmeting)

ASTM D6836(Onverzadigde bodemproefmethoden, met inbegrip van astranslatie)

ISO 17892‐10(directe snijproef)

BS 1377-7(directe snijproef)

ASTM D7608(Residuele sterkte ‡ ter referentie)

De apparatuur regelt de matrische zuigkracht met behulp van de astranslatietechniek en voldoet aan de basisvoorschriften van de bovenstaande normen voor het testen van onverzadigde bodem.

Specificatie

Detail

• Techniek voor astranslatie– Applies pore air pressure (uₐ) while maintaining pore water pressure (u_w = 0 or controlled), enabling independent control of matric suction s = uₐ – u_w.
• met een breedte van niet meer dan 50 mm 500 kPa luchtinlaatwaarde (geïmporteerd), die de zuigkracht in het bereik van 0-500 kPa kan regelen en de meeste behoeften voor het testen van onverzadigde bodem kan dekken.
• Afspoeling met diffuse lucht- Volledig automatisch periodiek spoelen van luchtbelletjes die zich onder de keramische schijf verzamelen, waardoor waterwegen niet worden geblokkeerd en een stabiele zuigregeling wordt gewaarborgd;meet ook het volume van de diffuse lucht voor de drainagecorrectie.
• Normaalbelastingverschil–
• 2U: maximale normale spanning 400 kPa, geschikt voor ondiepe onverzadigde bodems of tests met lage spanningen.
• 2UM: maximale normale spanning 3200 kPa, kan diepe onverzadigde bodems of hoge spanningsomstandigheden simuleren.
• Horizontale scheerkracht2U: 5 kN (maximale scheerspanning ~1,67 MPa); 2UM: 10 kN (~3,3 MPa), geschikt voor hoogsterke of grofkorrelige gronden.
• Hoogprecisievolume-metingDe resolutie van de volumeverandering is 0,001 ml, ideaal voor het monitoren van kleine drainage/absorptieveranderingen in onverzadigde bodems.
• Optie voor temperatuurregeling- 5-40 °C-systeem voor het bestuderen van de effecten van temperatuur op de onverzadigde bodemsterkte.
• Softwarefuncties- Automatische gegevensverzameling, curve display in realtime, berekening van snijsterkteparameters.

Toepassing

• Onverzadigde hellingsstabiliteit️ Bepaal c′, φ′, φb onder verschillende normale netto-spanningen en zuigingen voor regen-geïnduceerde aardverschuivingsanalyse.
• Expansive en opvouwbare bodems∆ Onderzoek van het effect van de suiging (watergehalte) op de snijsterkte.
• Deksel van stortplaatsen het mechanisch gedrag van onverzadigde bodem te evalueren.
• Onderdelen en fundamenten Verkrijgen van sterkteparameters voor bodems boven de capillaire zone.
• Diepe onverzadigde bodemsHet 2UM-model kan normale spanningen tot 3,2 MPa simuleren, geschikt voor diepe bodemschichten of hoge vullagen.
• Temperatuur-effectstudies- Optioneel temperatuurregelsysteem voor het bestuderen van de koppeling temperatuur-zuigsterkte (bijv. geothermische, nucleaire afvalverwijdering).

Voordelen

• Volledig automatische zuigregeling De astranslatie in combinatie met een automatische diffuse luchtspoeling zorgt voor een langdurig stabiele zuigregeling.
• Hoogprecisie metingDe verplaatsing is 0,001 mm, het volume verandert 0,001 mL, de porenwaterdruk is 0,1 kPa.
• Twee modellen dekken een breed spanningsbereik 400 kPa voor conventionele onverzadigde bodems, 3200 kPa voor diepe hoogspanningsbodems.
• Optie voor hoge scheerkracht2UM zorgt voor een horizontale kracht van 10 kN voor het testen van hoogsterke of ruwe gronden.
• Automatische diffuse lucht spoelen¢ Het elimineert handmatige interventie, zorgt voor continuïteit van de test en verbetert de betrouwbaarheid van de gegevens.
• Hoogresolutievolume-meting¥ 0,001 ml vangt nauwkeurig kleine veranderingen in volume op tijdens de afvoer/absorptie.
• Optie voor temperatuurregeling️ Optioneel 5−40 °C-module voor het bestuderen van de koppeling temperatuur-zuigsterkte.
• Eenvoudige bediening- Membraan toetsenbord + LCD-scherm, met Windows-software voor volledig geautomatiseerde testprocedures.

Wat te kiezen

Selecteer het model op basis van de testvereisten:

Opmerking: Indien een andere monstergrootte (anders dan Ø61,8 mm) vereist is, kunnen bij de fabrikant op maat gemaakte scheerdozen worden besteld.

Processtroom

Voorbeeld:Onverzadigde rechtstreekse snijproef (geconsolideerd gedraineerd, met controle van netto normale spanning en zuigkracht)met BTU-2U of 2UM.

• Voorbereiding van keramische schijven

De 500 kPa keramische schijf wordt in ontlucht water gedrenkt en met vacuüm verzadigd (luchtbellen worden verwijderd).

Installeer de keramische schijf in de basis van de scheerbox, zodat deze goed is afgesloten.

• Voorbereiding van het monster

Snijd ongestoorde onverzadigde grond of bereid een opnieuw gevormd monster voor met een snijring van Ø61,8 × 20 mm.

Het aanvankelijke watergehalte en de dichtheid worden gemeten.

• Installatie van exemplaren

Plaats het monster op de keramische schijf en installeer vervolgens een poreuze steen en een laadplaat.

Verzamel de bovenste scheerbox en plaats de montage in het rechtstreekse scheerapparaat.

Sluit de luchtdrukleiding van de poriën (aan de bovenkant van de scheerbox) en de waterdruksensor van de poriën (onder de keramische schijf) aan.

Sluit het systeem voor het meten van de volumeverandering (aan de afvoerleiding) aan.

• Zet zuiging in

De luchtdruk van het doel (bijv. 100 kPa) wordt toegepast via de luchtdrukregelaar voor poriën.

Drainagelijn open voor atmosfeer, dus matrixzuiging s = ua = 100 kPa.

Start de automatische diffuse luchtspoeling (periodiek spoelen), registreer de veranderingen in volume totdat de afvoer is gestabiliseerd.

• Netto normale spanning toepassen

Het gebruik van een automatische normalisatiesysteem voor de normale belasting van de voertuigen is niet toegestaan.

Totale normale spanning σ = σ_net + ua = 300 kPa.

Registreer de normale verplaatsing totdat de consolidatie stabiel is.

• Instelling van scheerparameters

In de software moet de scheer snelheid worden ingesteld (bijv. 0,02 mm/min voor langzaam scheeren of 0,8 mm/min voor snel scheeren).

Stel de snijverplaatsingsgrens in (bv. 6 mm).

Selecteer “standaard snijmodule” of “snelle snijmodule”.

• Begin met snijden.

Start de horizontale stapmotor om de scheerbox te verplaatsen.

De software registreert de horizontale scheerkracht, de horizontale verplaatsing, de normale verplaatsing, de veranderingen in volume, de porewaterdruk en de tijd in realtime.

Grafiek van de snijstress-verplaatsingscurve.

• Stopstand

Automatisch stoppen wanneer de vooraf ingestelde scheerverplaatsing is bereikt of na een duidelijke piek van de scheerspanning.

• Ontmanteling en reiniging

De normale kracht lossen, de luchtdruk van de poriën loslaten.

Verwijder het monster, schoon scheerdoos en keramische schijf.

Laat het spoelapparaat de lijnen onder de keramische schijf schoonmaken.

• Gegevensverwerking

De software berekent de piek-scherpspanning (of restscherpspanning).

Voor constante zuigkracht en variabele normale netto-spanning wordt de Mohr-Coulomb-omhulsel getekend om de effectieve spanningssterkteparameters c′ en φ′ te verkrijgen.

Voor constante normale netto-spanning en variabele zuigkracht wordt φb berekend.

Maak een testrapport.

SamenvattingDe BTU-2U/2UM zijn volledig automatische onverzadigde directe scheerapparaten die voor de zuigregeling een astranslatie gebruiken en zijn uitgerust met een automatische diffuse luchtspoelinstallatie en hoge-precisie sensoren.De 2U is geschikt voor conventionele onverzadigde gronden (max.. normale spanning 400 kPa), terwijl de 2UM is ontworpen voor hoog-spannings diepe onverzadigde bodems (max. 3200 kPa).,De selectie moet in de eerste plaats worden gebaseerd op het vereiste normale spanningsbereik en de scheerkrachtcapaciteit.
