Automatisch drie-eenheid temperatuurgecontroleerd triaxiaal kruipapparaat

Productomschrijving

                                             Automatisch drie-eenheid temperatuurgecontroleerd triaxiaal kruipapparaat

1. Beschrijving

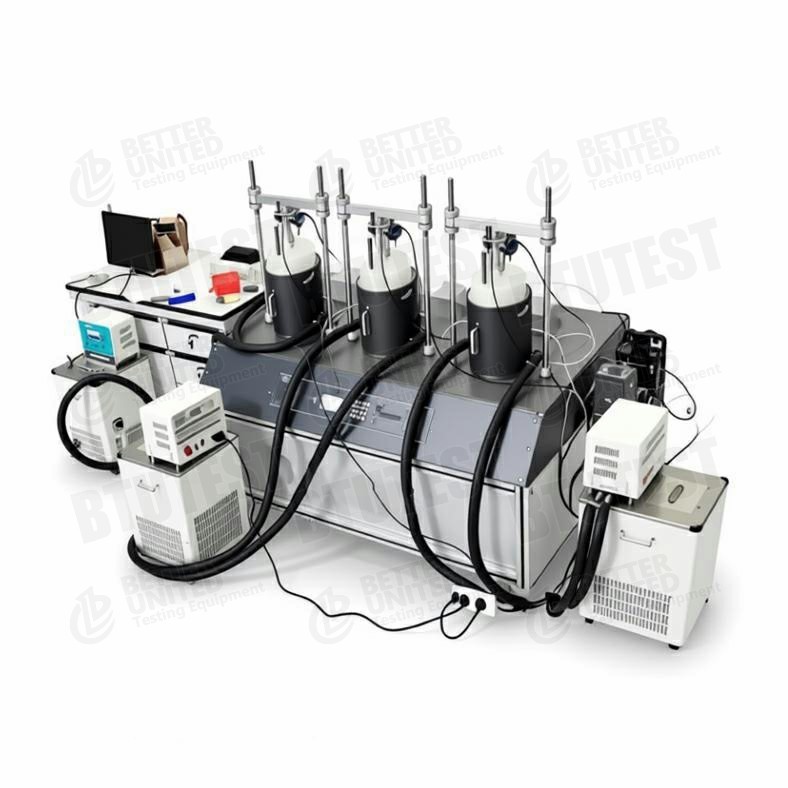

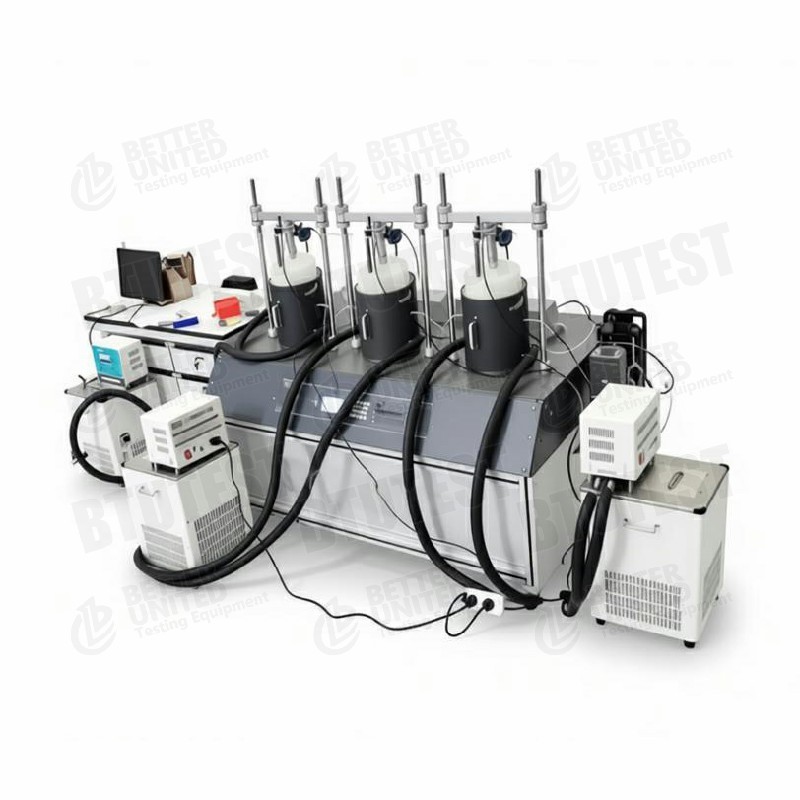

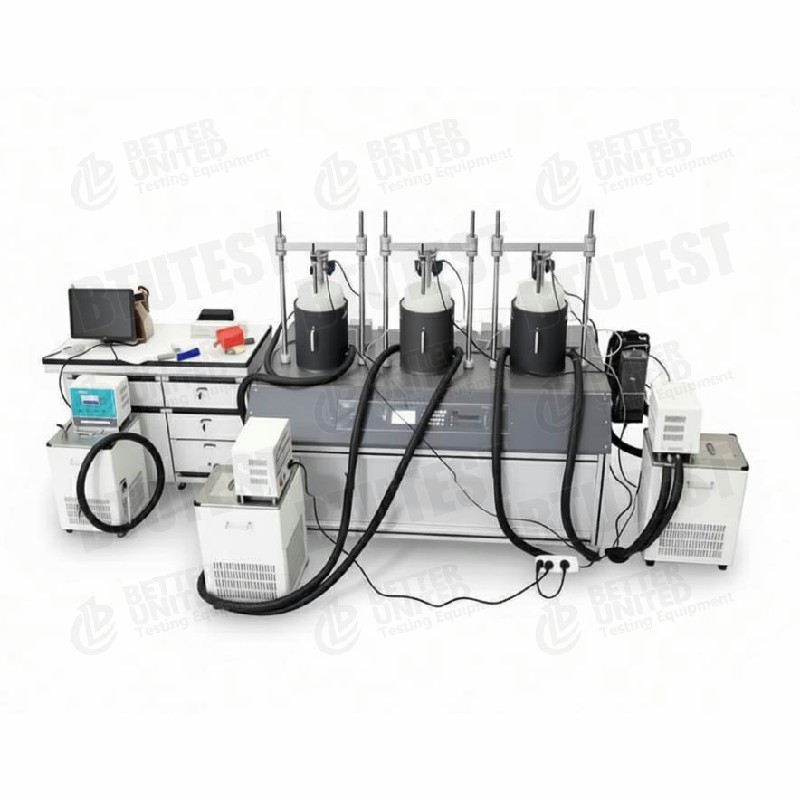

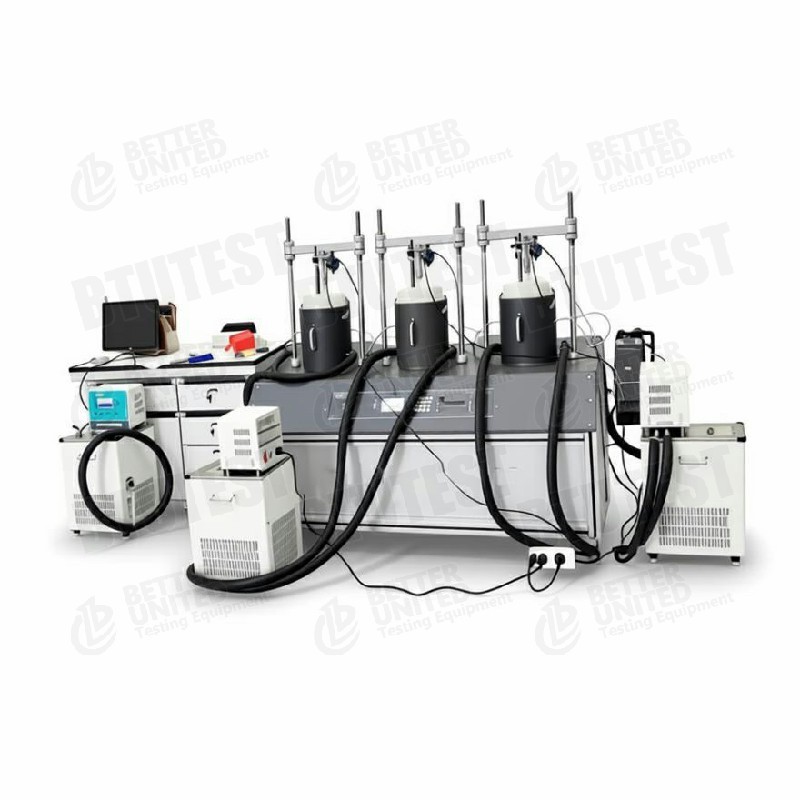

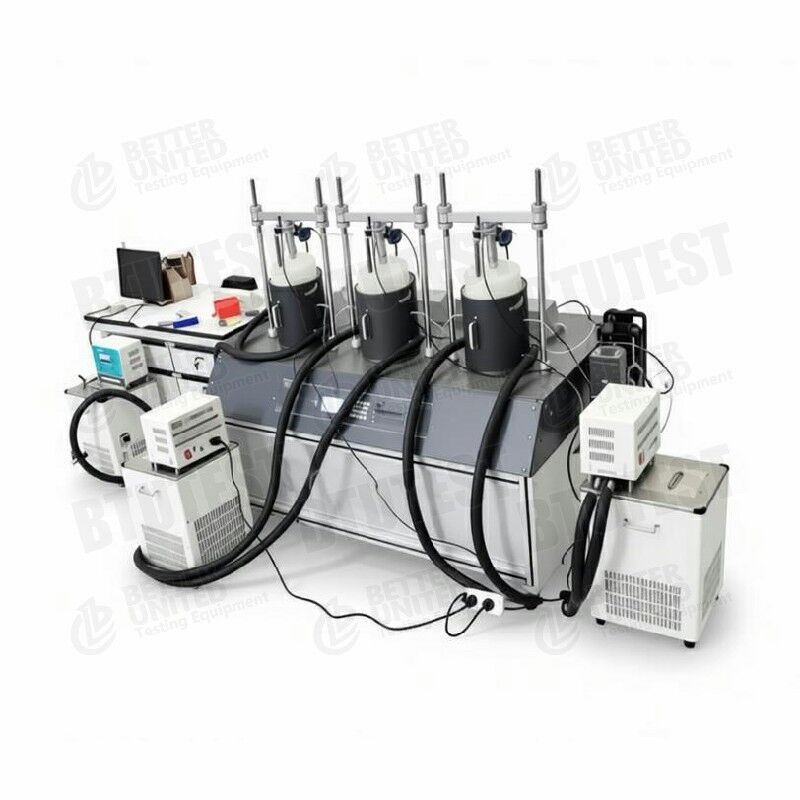

Deze apparatuur is eenVolautomatisch drie-eenheid temperatuurgecontroleerd triaxiaal kruipapparaat (BTU-TCA-3T). Het is een geavanceerd geïntegreerd geotechnisch testsysteemtemperatuurregeling, triaxiale afschuiving en kruiptesten. Het neemt eentemperatuurgecontroleerde drukcel met twee kamersen biedt nauwkeurige temperatuurregeling van -30℃ tot +100℃, met beidespanningsgecontroleerd en stressgecontroleerdwerkingsmodi. Het systeem omvat drie onafhankelijke testeenheden (triple-unit) waarmee gelijktijdig meerdere monsters kunnen worden getest voor kruip- of triaxiale tests. De software omvat conventionele triaxiale, k0-consolidatie, spanningspaden entriaxiale kruipmodules, waardoor het geschikt is voor langdurige vervorming en temperatuurgekoppelde onderzoeken.

---

2. Testnormen

• ASTM D7181(Geconsolideerde gedraineerde triaxiale compressietest)
• ASTM D4767(Geconsolideerde ongedraineerde triaxiale compressietest)
• ASTM D2850(Niet-geconsolideerde ongedraineerde triaxiale compressietest)
• ASTM D7078(Kruiptestmethoden)
• BS 1377(Britse normen voor grondonderzoek)
• SL237-1999(Chinese specificatie voor grondonderzoek)

Temperatuurbeheersing en kruipaspecten kunnen relevante onderzoeksspecificaties of aangepaste procedures volgen.

---

3. Specificatie (parameter)

Softwaremodules: Data-acquisitie, tegendrukverzadiging, UU, CU, CD, k0-consolidatie, spanningspad, triaxiale kruip

---

4. Detail (technische details)

• Temperatuurgecontroleerde drukcel met twee kamers: Tweekamerontwerp met circulerende vloeistof voor temperatuurcontrole, waardoor interferentie met metingen van celdruk en volumeverandering wordt verminderd.
• Temperatuursensor ingebed op de monsterbasis: Meet de werkelijke interne temperatuur van het monster in plaats van de omgevingstemperatuur, met een nauwkeurigheid van ±0,1℃.
• Groot temperatuurregelbereik: -30℃ ~ +100℃, voor het bedekken van bevroren grond, geotechniek bij hoge temperaturen, energiepalen, enz.
• Zeer nauwkeurig laadsysteem: Afschuifsnelheid zo laag als 0,00001 mm/min, geschikt voor langdurige kruiptesten; maximale axiale kracht 30 kN.
• Dubbele bedieningsmodi: Ondersteunt beidespanningsgecontroleerd(afschuiving met constante snelheid) enstress-gecontroleerd(constante belasting) modi – de laatste is essentieel voor kruiptests.
• Meting van drainage/volumeverandering met hoge resolutie: Resolutie 0,001 ml, capaciteit ≥200 ml, geschikt voor het detecteren van kleine volumeveranderingen tijdens langdurige kruip.
• Structuur met drie eenheden: Drie onafhankelijke drukcellen en laadassen, waardoor gelijktijdig testen van drie verschillende monsters (dezelfde of verschillende omstandigheden) mogelijk is, waardoor de testefficiëntie aanzienlijk wordt verbeterd.

---

5. Toepassing

• Langetermijnstudies van nederzettingen van zachte bodems: Simuleren van kruipgedrag van zachte grond onder constante belasting
• Bevroren grond en techniek in koude gebieden: Kruip- en sterkte-eigenschappen bij temperaturen onder nul (-30℃)
• Energiepalen en grondwarmtepompen: Effect van temperatuurcycli op grondkruip rond palen
• Opslagplaatsen voor kernafval: Langdurige vervorming van buffermaterialen onder temperatuur-spanningskoppeling
• Hooggevulde dijken en dammen: Vervormingsvoorspelling onder langdurige belasting
• Constitutieve modelparameterkalibratie: Bepalen van parameters voor kruip- en reologische modellen
• Onderwijs en onderzoek: Complexe stress-temperatuur-tijd-gekoppelde tests

---

6. Voordelen

• Groot temperatuurregelbereik(-30℃ ~ +100℃): omvat bevroren grond, hoge temperaturen en omgevingstemperaturen
• Echte monstertemperatuurmeting: Sensor ingebed op de basis van het preparaat voor een nauwkeurigere temperatuurregeling
• Dubbele bedieningsmodi(rek + spanning): voldoet aan zowel kruip- als conventionele triaxiale vereisten
• Mogelijkheid tot ultralage afschuifsnelheid: 0,00001 mm/min, geschikt voor reologie op lange termijn
• Drainage/volumeverandering met hoge resolutie: 0,001 ml, geschikt voor het detecteren van kleine volumeveranderingen
• Drievoudige onafhankelijke testeenheden: Drie systemen onafhankelijk geregeld, hoog rendement, geschikt voor vergelijkende tests
• Modulaire software: Bevat geavanceerde modules zoals k0, spanningspad en kruip
• Svaak: Handig

---

8. Wat te kiezen (keuzegids)

---

9. Processtroom

• Voorbereiding van monsters→ Maak verzadigde/onverzadigde bodemmonsters van Ø39,1 mm×80 mm of Ø61,8 mm×125 mm
• Drukcel monteren→ Installeer het monster in de temperatuurgecontroleerde drukcel met twee kamers; sluit celdruk-, tegendruk- en poriëndrukleidingen aan; ingebouwde temperatuursensor aan de basis
• Temperatuur instellen→ Doeltemperatuur instellen (bijv. -20℃, +5℃, +60℃); wacht tot de temperatuur is gestabiliseerd (nauwkeurigheid ±0,1℃)
• Verzadiging en consolidatie→ Tegendrukverzadiging → B-check → Isotrope consolidatie of k0-consolidatie (optioneel)
• Kruipfase (stressgestuurd)→ Toepassen van constante axiale spanning (of constante celdruk/afwijkingsspanning); registreer axiale vervorming en volumeverandering in de loop van de tijd
• Knipfase (rekgestuurd, optioneel)→ Na kruip met constante snelheid afschuiven tot bezwijken; reststerkte bepalen
• Gegevensverzameling→ Langetermijnmonitoring (uren tot maanden): axiale kracht/spanning, verplaatsing/rek, volumeverandering, drainage, poriëndruk, temperatuur
• Parallelle testen van meerdere monsters→ Het drievoudige systeem kan tegelijkertijd kruiptests uitvoeren op drie verschillende proefstukken onder verschillende temperatuur-/spanningsomstandigheden
• Nabewerking→ Teken kruipcurven (rek versus tijd), isochrone spanning-rekcurven, kruipsnelheidcurven, enz.; kruipparameters bepalen (bijv. secundaire kruipsnelheid, kruipfoutdrempel)
• Rapportuitvoer→ Genereer automatisch testtabellen en curven; ondersteuning van export en afdrukken
