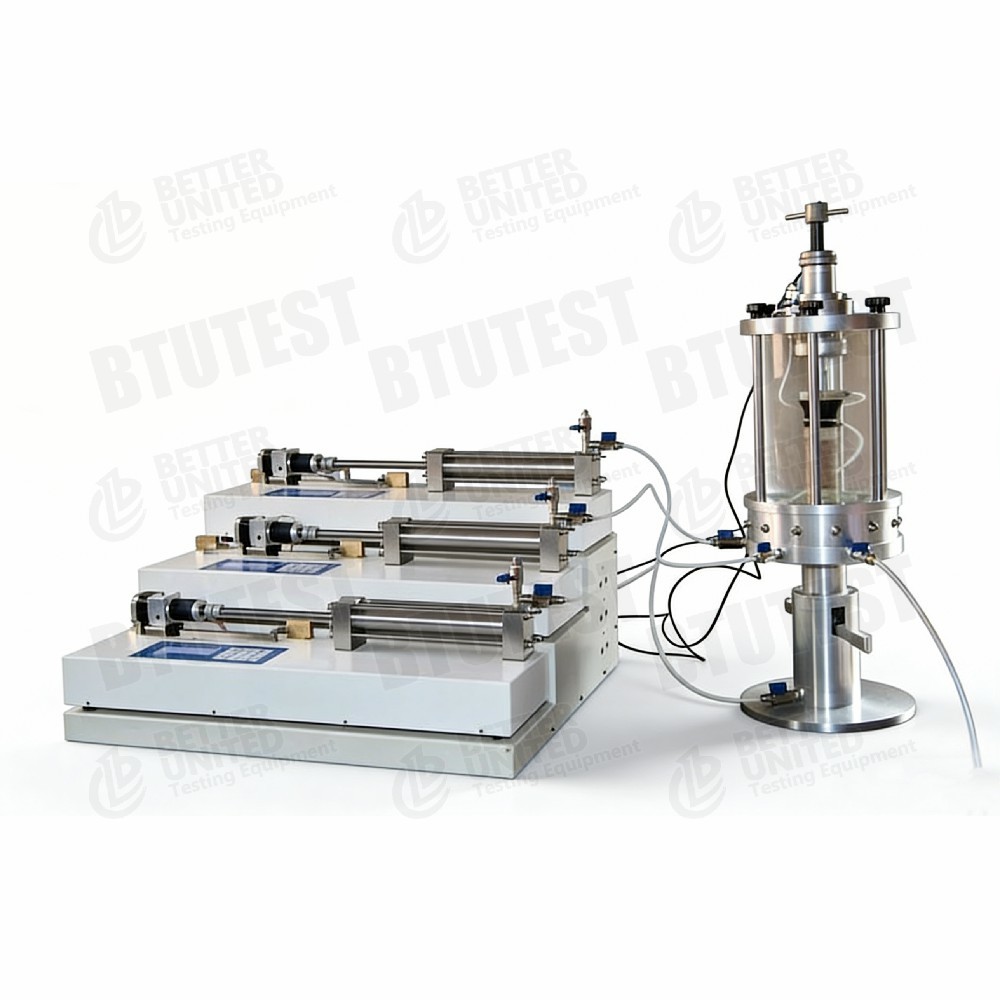

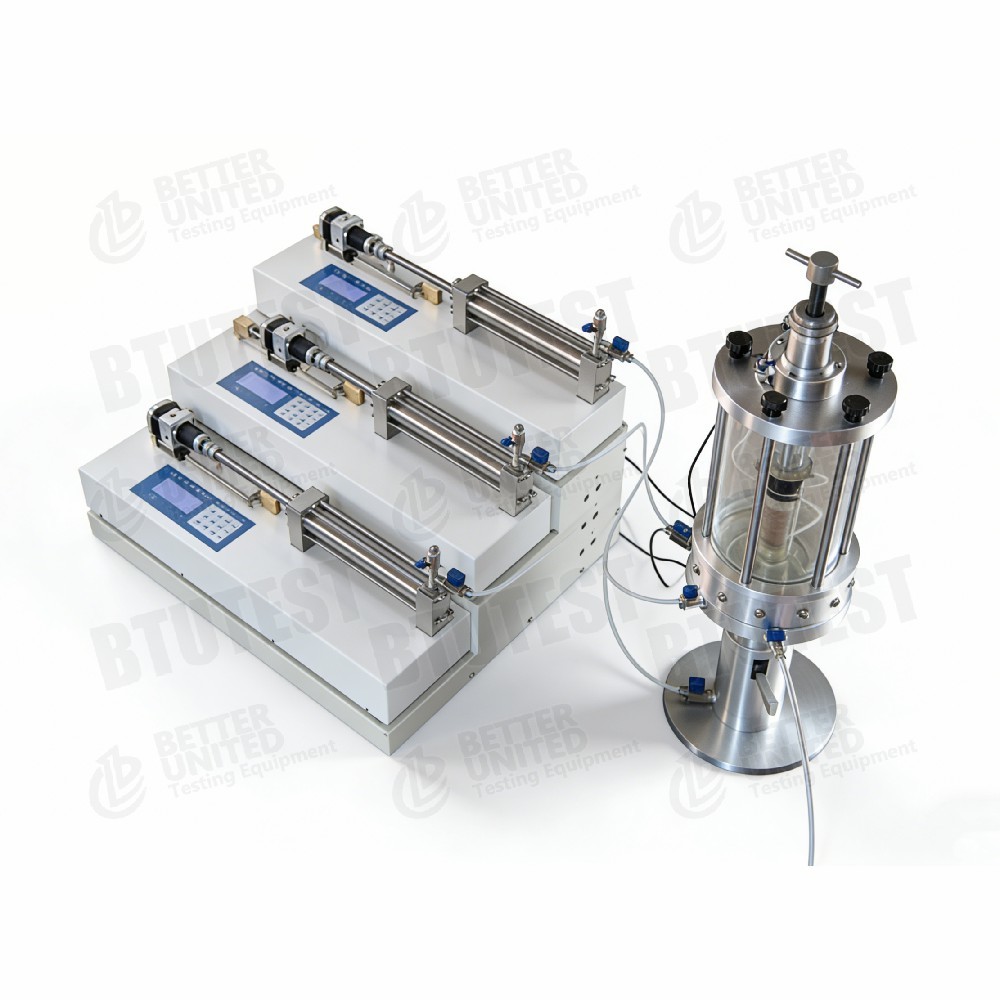

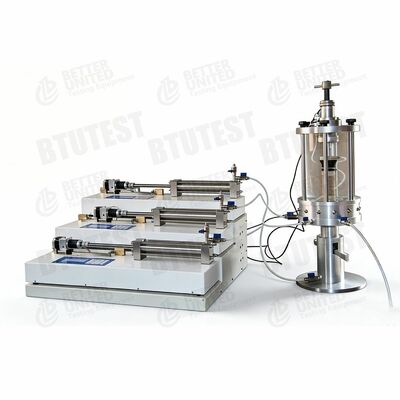

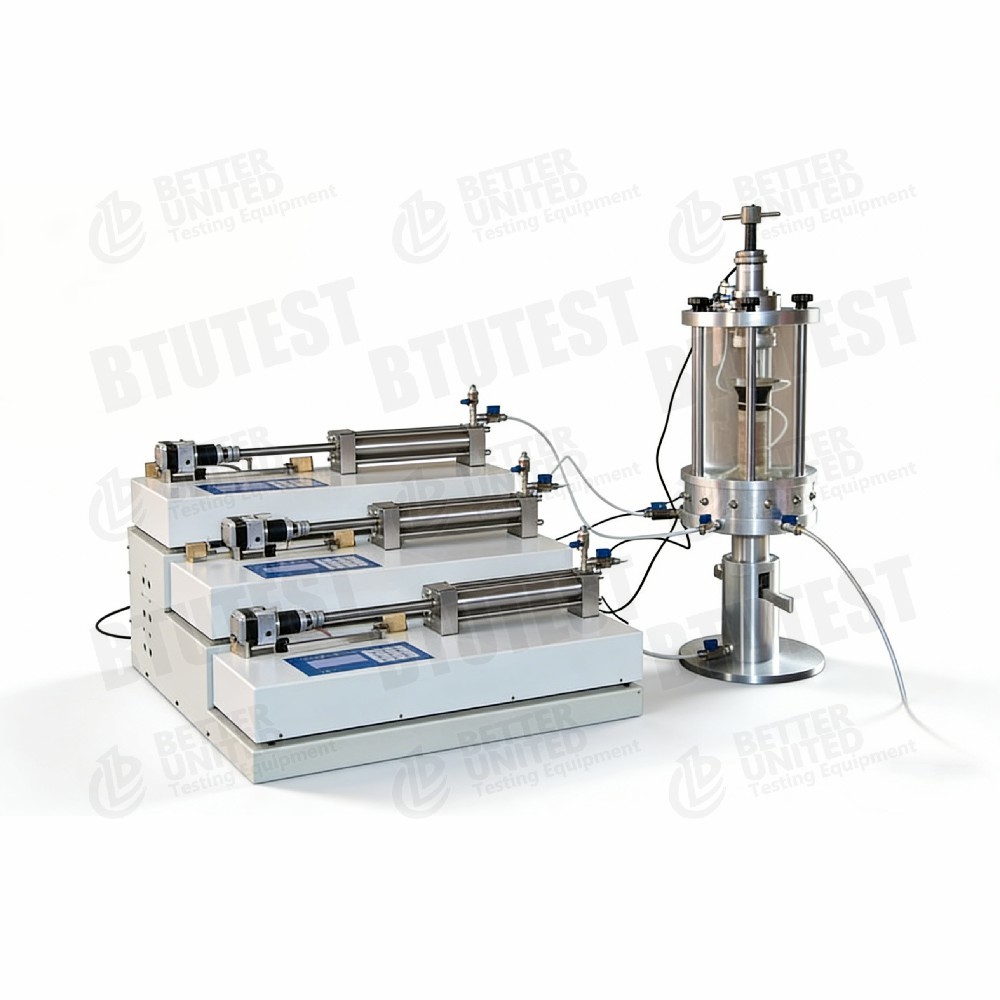

Bishop Stress Path Triaxiaal apparaat

Productomschrijving

Bishop Stress Path Triaxial

1Beschrijving.

Deze apparatuur is eenDe drie-assige apparatuur van de Bishop Stress Path (BTU's- TTS-5S)Het is ontworpen op basis van de Bishop-type spanningswegdrukcel en wordt specifiek gebruikt voor het bestuderen van de mechanische eigenschappen van verzadigde bodems onder complexe spanningswegen.Het systeem is uitgerust met een hoge-precisie onderwater ladingcel, een LVDT-verplaatsingssensor, een meerkanaals data-opname-eenheid en meerdere druk/volume regelaars,een volledig automatische besturing van verzadiging en consolidatie tot snijwerk op de spanningswegDe software omvat geavanceerde modules zoals lineaire spanningspaden (p-q of s-t, met 6 vormen), cyclische belasting met lage frequentie en k0 consolidatie.

2. Testnormen

• ASTM D7181(Consolideerd gedraineerde triaxiale compressieproef)
• ASTM D4767(geconsolideerde ongedrogde triaxiale compressieproef)
• ASTM D2850(niet-geconsolideerde niet-afgeleide triaxiale compressieproef)
• BS 1377(Britse normen voor bodemonderzoek)
• SL 237-1999(Chinese specificatie voor bodemonderzoek)

3.Specificatie (parameter)

4Detail (technische details)

• Drukcel van de Bishop-spanningsbaan: Bishop-type ontwerp geschikt voor tests met verzadigde bodem; maximale celdruk 2000 kPa, askracht 10 kN.
• Onderwaterladingscellen: In de drukcel gemonteerd om de vrijging van de zuiger te voorkomen; nauwkeurigheid tot ± 0,05% FS; optionele bereikken 5 kN of 10 kN.
• LVDT-verplaatsingssensor: Brits merk, nauwkeurigheid ±0,15% FS, bereik 50 mm, geschikt voor de conventionele meting van de vervorming van een monster.
• Drie onafhankelijke volumecontrollers:
  • Asspanning: 3 MPa / 250 cc
  • Tegendruk: 2 MPa / 250 cc
  • Cellendruk: 2 MPa / 250 cc

Het maakt onafhankelijke en nauwkeurige controle van de celdruk, de tegendruk en de asdruk mogelijk, evenals de meting van de volumeverandering.

• Eenheid voor gegevensverzameling: 10 kanalen, met ondersteuning voor 2 digitale signalen (bijv. LVDT, load cell) en 8 analoge signalen (bijv. poredruk, volumeverandering); resolutie van 16 bits.
• Stresspadmodule: Biedt 6 soorten lineaire spanningspaden (p-q of s-t vormen); aangepaste paden kunnen worden gedefinieerd geschikt voor het simuleren van complexe spanningsgeschiedenissen.
• laagfrequente cyclische module: Ondersteunt cyclische belasting met lage frequentie in belastingregeling, voor het simuleren van seismische of verkeersbelasting.
• k0 module: Mogelijkheden voor k0-consolidatie- en zwellingstests.

5. Toepassing

• Studies van de spanningspaden op verzadigde bodems: simuleren van spanningsveranderingen tijdens het graven, vullen, lossen en andere praktische ingenieursscenario's
• Kalibratie van de parameters van het constitutief model: bv. Cam-klei model, Duncan-Chang model
• Stichting en hellingtechniek: sterkte- en vervormingskenmerken onder verschillende spanningswegen
• Tests met cyclische belasting: bodemrespons onder ondergrondse of verkeersbelasting (laagfrequente cyclische module)
• k0 consolidatieproeven: bepalen van de coëfficiënt van de zijdelingse aarddruk in rust
• Onderwijs- en onderzoekslaboratoria: geavanceerde bodemmechanische testen

6Voordelen

• Drukcel van het type "bishop": geoptimaliseerd voor verzadigde bodemstresspaden, waardoor fouten worden verminderd
• Hoogprecisie onderwaterladingscellen: meet rechtstreeks de lading van het monster, waardoor de zuiger niet wrijft
• Drie onafhankelijke volumecontrollers: onafhankelijke regeling van de celdruk, tegendruk en asdruk; nauwkeurige meting van de volumeverandering
• Rich software modules: omvat conventionele triaxiale tot geavanceerde spanningspaden, cyclische lage frequentie, k0-consolidatie
• Kosteneffectieve configuratie: 10 kN askracht, celdruk van 2000 kPa ‡ voldoende voor de meeste behoeften van de verzadigde bodemonderzoek
• Modulaire upgradability: indien nodig kunnen aanvullende spanningspadvormen of cyclische belastingfuncties worden toegevoegd

7. Wat te kiezen (keuzegids)

8. Processtroom

• Voorbereiding van het monster→ Bereid een verzadigd bodemmonster van Ø39,1 mm of 50 mm voor
• Bevestigingsdrukcel→ Installeer monster, onderdompelbare ladingcel, LVDT; verbind cel/achterste/assige drukleidingen
• Verzadigingsfase→ Voltooiing van de tegendruk en B-controle om het verzadigingsniveau te controleren
• Consolidatiefase (facultatief)→ Isotrope consolidatie of k0 consolidatie
• Stage van scheer- of spanningspad:
  • Conventioneel CD/CU/UU-scheren
  • Lineair spanningspad (p-q of s-t, 6 vormen)
  • Laagfrequente cyclische belasting (vereist geavanceerde belastingmodule)
• Verzameling van gegevens→ 10-kanaals DAQ registreert gelijktijdig axiale kracht, verplaatsing, poriumpruimte, volumeverandering, celdruk, tegendruk
• Naverwerking→ Software genereert stresspaddiagrammen, stress-afspanningscurves, effectieve stresspaden, storingsenveloppen, enz.
• Rapportage-uitgang→ Automatisch standaardconforme tabellen en curves genereren; print en export ondersteunen
