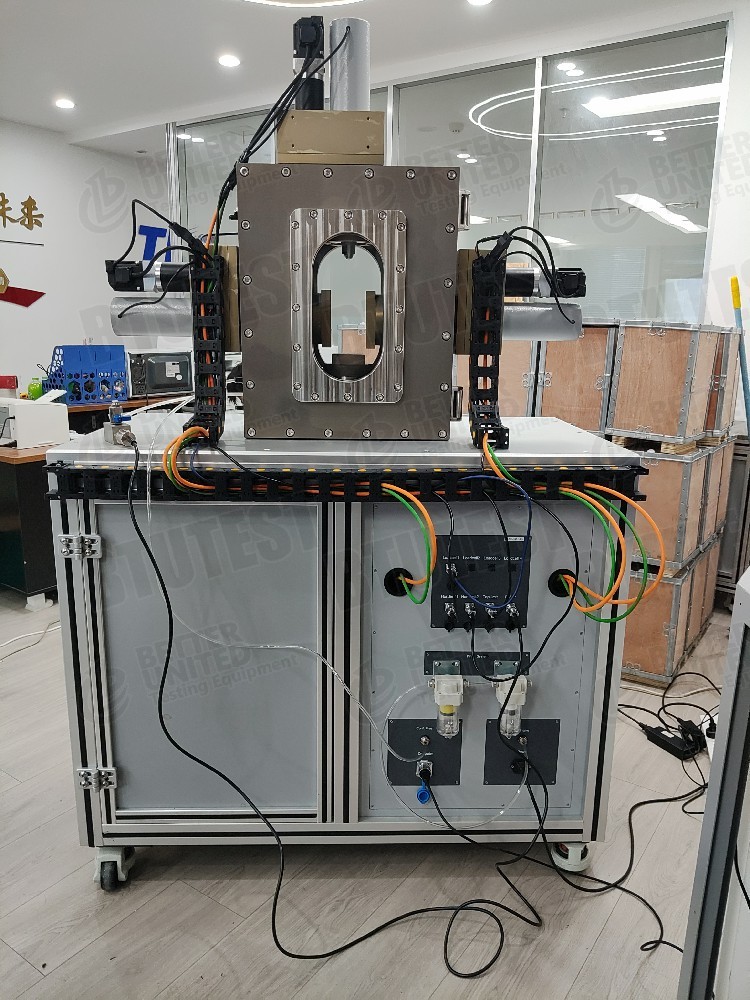

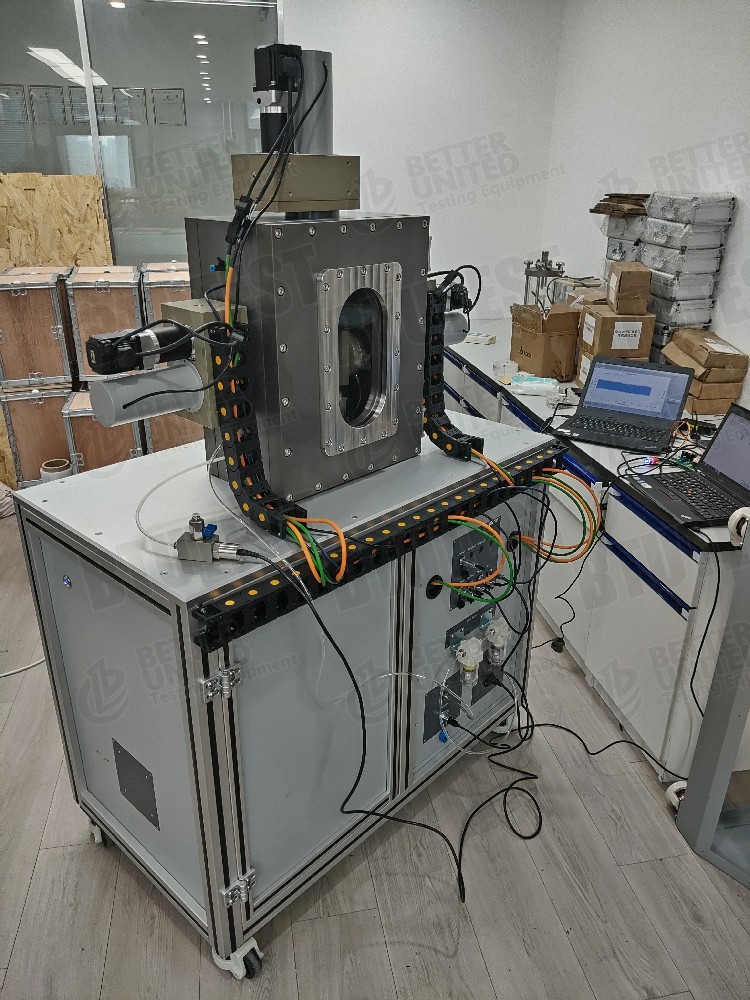

Automatisch echt triaxiaal apparaat

Productomschrijving

1Beschrijving.

De volledig automatische ware triaxiale apparatuur (meerdere velden koppeling), model BTU-TTA-serie,is een geavanceerd geotechnisch testsysteem dat in staat is onafhankelijke spanningsbeheersing (open- en gesloten-loop) toe te passen op drie elkaar loodrecht liggende assen van een kubusmonsterHet ondersteunt verschillende triaxiale tests op zowel verzadigde als onverzadigde bodems.met een temperatuurregelaar van -30 °C tot 90 °C, waardoor het mechanisch gedrag van de bodem kan worden bestudeerd onder koppelingsomstandigheden met meerdere velden (stress-water-thermisch).

2. Testnormen

De volledig automatische ware triaxiale apparatuur (Multi-field coupling) van de BTU-TTA-serie is ontworpen en vervaardigd om aan de laatste eisen van de volgende internationale normen te voldoen of deze te overtreffen:

• ASTM D7181(geconsolideerde niet-afgeleide triaxiale compressieproef)
• ASTM D4767(geconsolideerde triaxiale compressie met afvoer)
• ASTM D5084(Permeabiliteit van de bodem, constante/valende kop)
• ASTM D5298(zuigtest voor onverzadigde gronden)
• ASTM D8295(meting van de snelheid van de snijgolf met behulp van buigelementen)
• ISO 17892‐8(Triaxiale test zonder afvoer)
• ISO 17892‐9(cyclische triaxiale test, indien van toepassing)

3. Specificatie

4Detail.

De belangrijkste functies die in het document worden vermeld, zijn de volgende:

• Onafhankelijke drieassige spanningsregeling: open- en geslotenloopspanningscontrole op elk van de drie assen van een kubisch monster (ware triaxiale spanningstoestand, σ1 ≠ σ2 ≠ σ3).
• Verzadigde/onverzadigde triaxiale tests: Verschillende conventionele triaxiale tests (bv. CU, CD, UU) op onverzadigde of verzadigde bodems.
• Tweerichtingspermeabiliteit met constant hoofd (facultatief): De doorlaatbaarheidstests met een constant hoofd kunnen op twee assen van het kubusmonster worden uitgevoerd.
• Onverzadigde gelijkzuigbare doorlaatbaarheid (facultatief): Doorlaatbaarheidstest met een constant hoofd onder gelijke zuigomstandigheden op onverzadigde monsters.
• Test van buigelementen (facultatief): P- en S-golfmetingen.
• Temperatuurregelmodule (facultatief): Temperatuurbereik -30 °C ~ 90 °C voor multi-veld (spanningswater-thermische) koppeling.

5. Toepassing

• Constitutieve modellering van bodems onder complexe spanningspaden (echte triaxiale spanningssituatiesimulatie)
• Onverzadigde bodemmechanische onderdelen (zuigcontroleerde sterkte, vervorming, doorlaatbaarheid)
• Problemen met de koppeling van meerdere velden: bevroren bodem (temperatuur onder nul), omgevingen met hoge temperaturen, verwijdering van nucleair afval, funderingen van energiepielen, enz.
• Anisotroop mechanisch gedrag (onafhankelijke belasting in drie richtingen)
• Dynamische modulus, dempingsverhouding, snelheidsmetingen van snijgolven (buigelementen)
• Permeabiliteitsanisotropieonderzoeken (hydraulische geleidbaarheid in verschillende richtingen)

6Voordelen

• Echt onafhankelijke triaxiale belasting: Onafhankelijke besturing van σ1, σ2, σ3 maakt het mogelijk om realistische in-situ-spanningstoestanden te simuleren (bijv. waar K0 ≠ K1).
• Multi-veld koppelvermogen: Optioneel temperatuurregeling, doorlaatbaarheid, zuigregeling: geschikt voor geotechnische tests in complexe omgevingen.
• Volledig automatische besturing: Automatische open-/gesloten-lusregeling verbetert de nauwkeurigheid en herhaalbaarheid van de test.
• Zeer geïntegreerdEen systeem kan verzadigde/onverzadigde triaxiale, doorlaatbaarheid, buigelement, temperatuurregeling en andere tests uitvoeren.
• Flexible opties: Gebruikers kunnen permeabiliteit, buigelementen, temperatuurregeling, enzovoort selecteren, afhankelijk van de behoeften, waardoor de aanvankelijke kosten worden verlaagd.
• Toepasselijk op onverzadigde gronden: Ondersteunt gelijk-zuigpermeabiliteits- en triaxiale tests, waardoor het onderzoeksgebied wordt uitgebreid.

7. Samenvatting van parameters

8Wat te kiezen

•BTU's-TTA-1/2: Geschikt voor kleine monsters (70×35×70 mm) en basistests met beperkte budgetten;

•BTU's-TTA-3/4: geschikt voor standaardmonsters (70×70×140 mm) en scenario's waarbij ingebouwde onderwatersensoren nodig zijn;

•BTU's- TTA-5: vereist voor onverzadigde bodemonderzoeken (met pore-luchtdrukregeling);

•BTU's- TTA-7: Geavanceerd onderzoek dat dynamische belasting (5kN/5Hz) of test van buigelementen vereist.

• Basisconfiguratie: Onafhankelijke drieassige spanningsbeheersing + verzadigde/onverzadigde triaxiale testfuncties (geschikt voor de meeste echte triaxiale onderzoeken).
• Permeabiliteitsanisotropieonderzoeken: Selecteer “contante koppermeabiliteitstest op twee assen”.
• Permeabiliteit van onverzadigde bodem: Selecteer “contante koppermeabiliteitstest onder gelijke zuigomstandigheden”.
• Dynamische modulus / snijgolfsnelheid: Selecteer buigelementen (P-golf, S-golf).
• Multifeldkoppeling (temperatuureffecten): Selecteer temperatuurregelmodulevoor bevroren bodem- of hoogtemperatuuronderzoeken.
• Meerdere functies tegelijkertijd: Optionale modules kunnen worden gecombineerd, maar de compatibiliteit moet met de fabrikant worden bevestigd.

Gebruikers moeten modules kiezen op basis van onderzoeksdoelstellingen (bijv. onverzadigde bodem, temperatuur, permeabiliteitsanisotropie) en budget.

9. Processtroom

• Voorbereiding van het monster: Bereid een kubusbodemmonster voor (verzadigd of onverzadigd, indien nodig met zuigcontrole).
• Installatie van exemplaren: Plaats het monster in de werkelijke triaxiale drukcel; verbind de laadkolven en sensoren (poredruk, beperkende druk, verplaatsing, enz.) voor alle drie de richtingen.Als er binderelementen worden gebruikt, installeer de benderelement transducers.
• Verzadiging / zuiggewicht(indien vereist): tegendrukverzadiging voor verzadigde gronden; voor onverzadigde gronden moet de astranslatie-techniek worden gebruikt om de zuigkracht tot de streefwaarde te beperken.
• Consolidatie: Aanvankelijke spanningen in drie richtingen (isotrope of anisotrope) worden toegepast; drainage/volumewijziging worden geregistreerd.
• Laadfase:
  • Het is niet mogelijk om de spanning van het voertuig te beperken tot de spanning van het voertuig.
  • Als keuze wordt gebruik gemaakt van een constant belastingpercentage of een constant belastingpercentage.
  • Voor doorlaatbaarheidstests moet de stroom onder een constante hydraulische helling worden gemeten.
  • Voor temperatuurgecontroleerde tests moet de streeftemperatuur worden ingesteld en moet het evenwicht worden bereikt.
• Verzameling van gegevens: Automatische registratie van spanning, versnelling, poriëndruk, zuigkracht, doorlaatbaarheidstroom, temperatuur, golfvormen van buigelementen, enz., voor alle drie de richtingen.
• Beëindiging en lossen: Stop wanneer de vooraf ingestelde belasting, spanning of het aantal cycli is bereikt; lossen en verwijderen van het monster.
• Gegevensverwerking: Software berekent de belangrijkste spanningsverschillen, de volumetrische spanning, de afwijkende spanning, de permeabiliteitscoëfficiënten, de snijgolfsnelheid, enz.; grafieken spanningspaden, spannings-spanningscurven;geeft een testverslag.
