Drievoudig reologisch apparaat met directe afschuiving

Productomschrijving

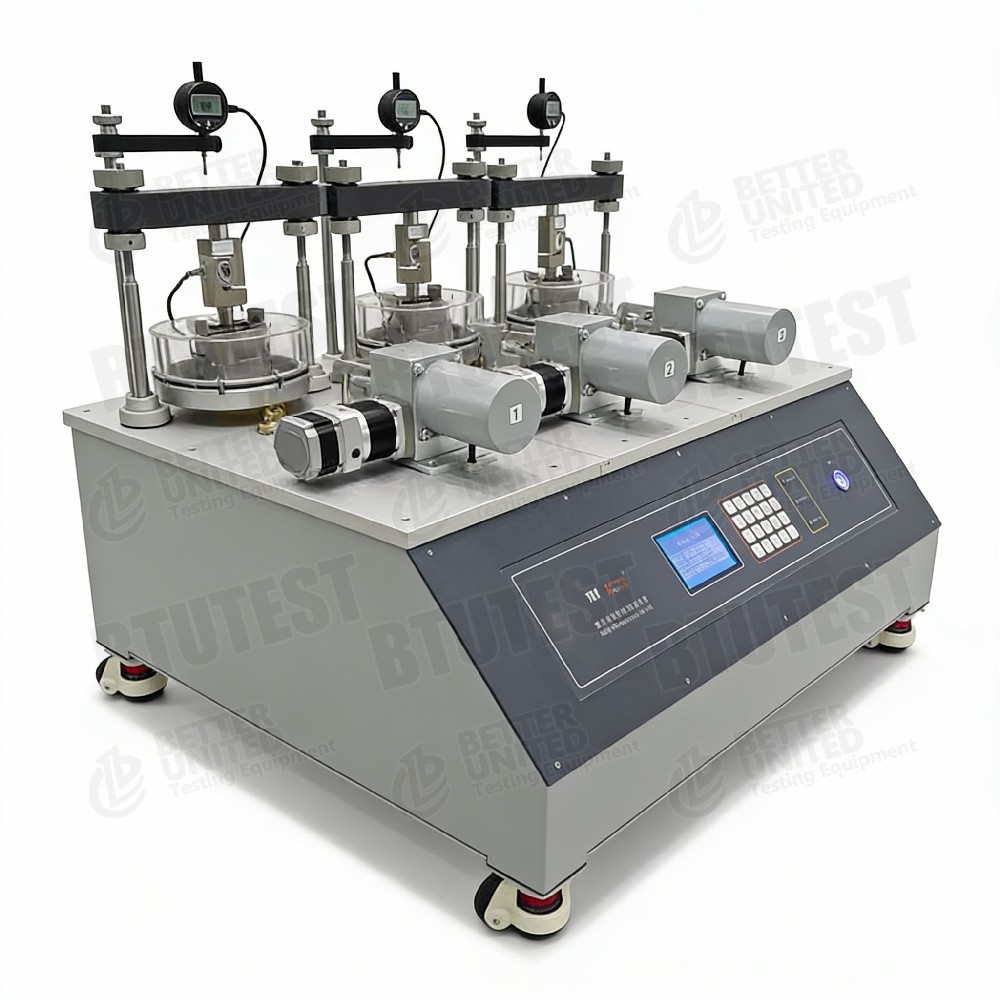

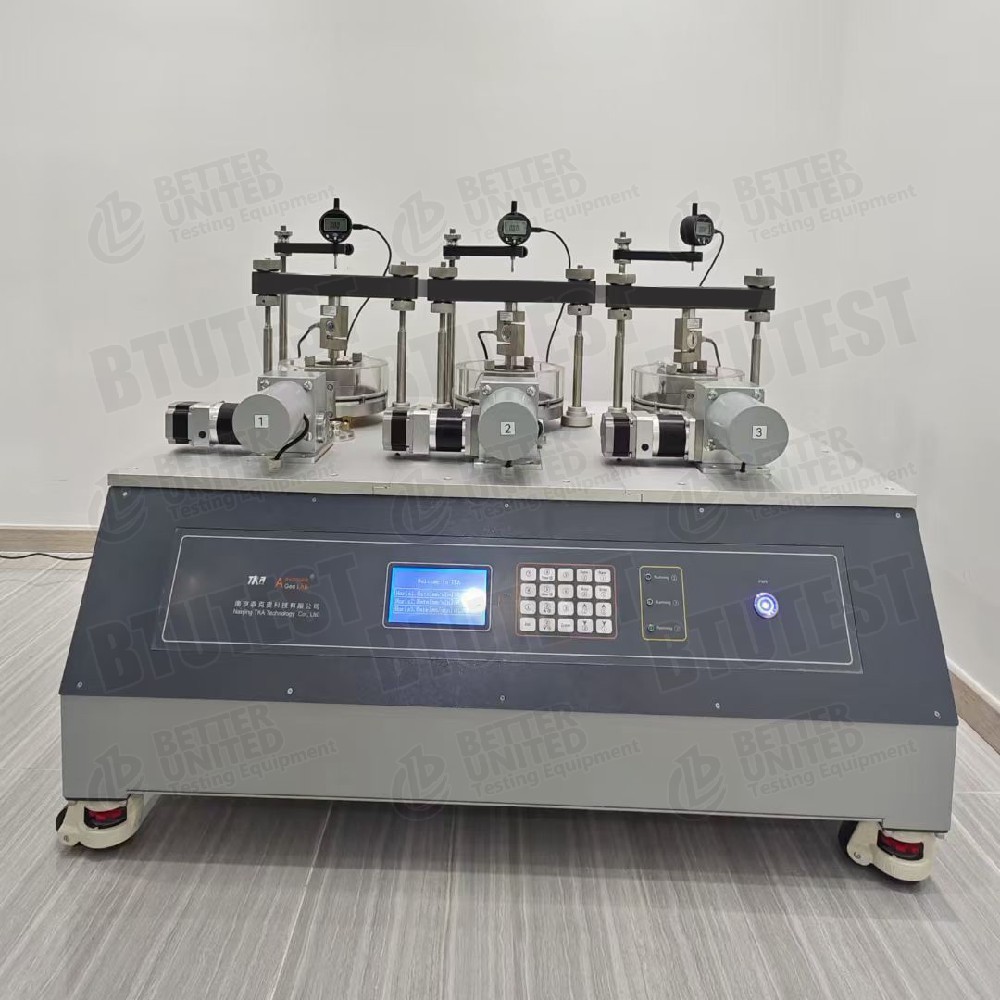

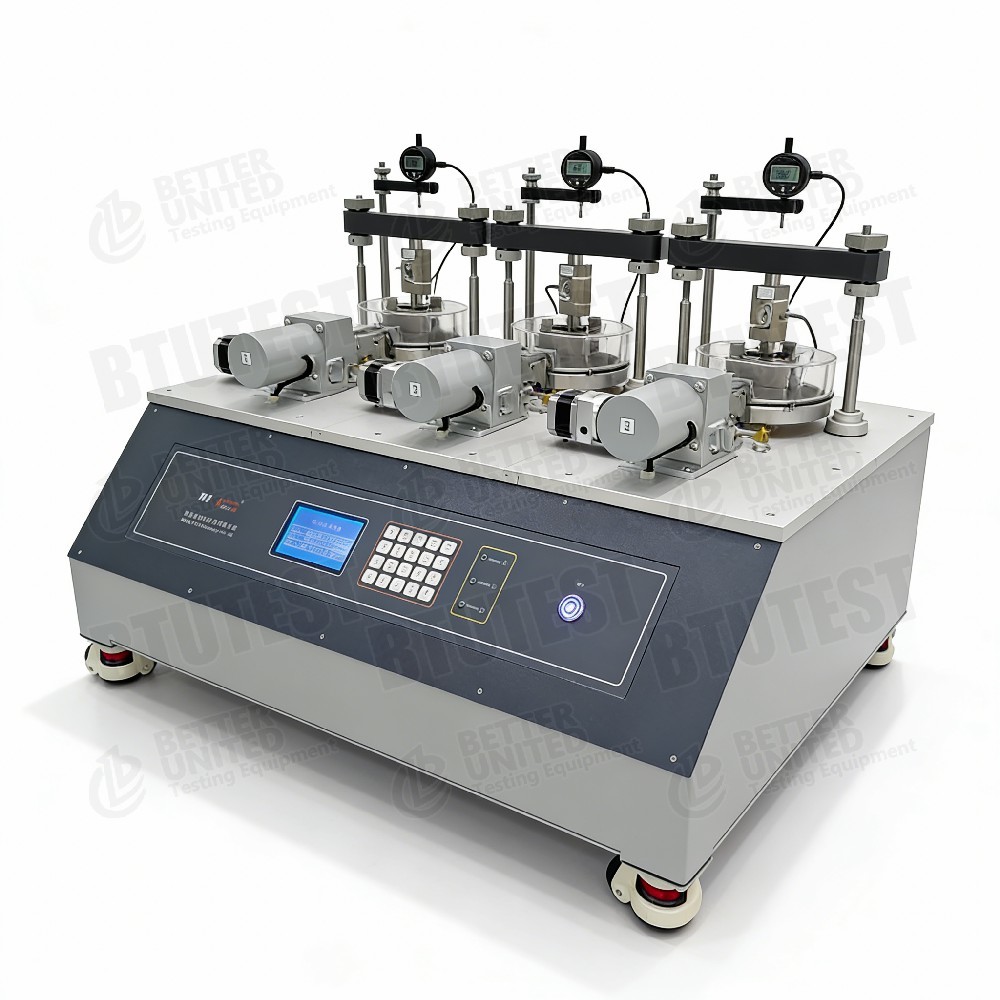

Drievoudig rheologisch rechtstreeks scheerapparaatBTU's-TRA-serie (TRA-1 / TRA-2 / TRA-3)

Beschrijving

Deze serie bestaat uit:drievoudige rheologische rechtstreekse scheerapparaten, modellenBTU's-TRA-1,BTU's-TRA-2,BTU's-TRA-3, ontworpen voor gelijktijdige directe scheeronderzoek van drie proeven, met bijzondere geschiktheid voor reologische (creep) studies.De drie modellen verschillen hoofdzakelijk in het niveau van automatisering en de methode van gegevensverwerving:

• BTU's-TRA-1: Basismodel, LCD-scherm, geen gegevensopname
• BTU's-TRA-2: model voor het verkrijgen van gegevens, uitgerust met een gegevensregistratie systeem
• BTU's-TRA-3: Volledig automatisch model, servo-gesloten schakelbesturing

Gemeenschappelijke kenmerken:

• Drievoudige eenheid (testen drie monsters tegelijkertijd)
• Grootte van het monster: Φ61,8 × H20 mm (standaard snijring)
• Snij snelheid: 0,00001-6 mm/min, stapsgewijze aanpassing
• Maximale normale spanning: 0,4 MPa (hetzelfde voor alle drie de modellen)
• Maximale scheerspanning: 0,4 MPa voor TRA-1; 0,8 MPa voor TRA-2/3
• Testmodules: directe scheer, cyclische scheer, reologische directe scheer (TRA-2/3 omvat ook standaardconsolidatie)
• Opties voor latere upgrades: temperatuurregelmodule (0 ~ + 90 °C) en hoge druk (1,6 MPa)

Testnormen (internationaal)

• ASTM D3080(directe snijproef)
• ASTM D7608(Residuele sterkte ️ wisselvormige scheer)
• ASTM D5321(Interface-scherring ∼ vergelijkbaar principe)
• ISO 17892‐10(directe snijproef)
• BS 1377-7(directe snijproef)
• ASTM D6519(Creep/rheologische tests kan verwijzen naar bodemrheologische testnormen)

De apparatuur voldoet aan de eisen van deze normen voor scheervermogen, normale spanningsbeheersing en verplaatsingsmeting.

Specificatie

Detail

• Ontwerp van een drievoudige eenheid- 3 exemplaren kunnen tegelijkertijd worden gesneden (andere normale spanningen of identieke omstandigheden), waardoor de efficiëntie aanzienlijk wordt verbeterd.
• Laag normaal spanningsbereik¢ Maximaal 0,4 MPa, geschikt voor zachte bodems, veen, bodems met een hoog watergehalte en andere lage-stressomstandigheden.
• Verschil in scheerspanningDe maximale scheerspanning van TRA-1 is 0,4 MPa; de maximale scheerspanning van TRA-2/3 0,8 MPa.
• Laadmethoden–
  • TRA-1/2: hefboombelasting (gewichten) ¢ eenvoudig, betrouwbaar, maar vereist handmatige gewichtswijzigingen.
  • TRA-3: Servo-gesloten-lusbelasting ️ automatische normale spanningsregeling, geschikt voor complexe spanningspaden.
• Sensorconfiguratie–
  • TRA-1: 3 belastingcellen (een horizontale scheerkracht per eenheid? normale kracht berekend op basis van hefboomgewichten, geen sensor) + 3 verplaatsingssensoren.
  • TRA-2/3: 6 belastingcellen (normaal + horizontaal per eenheid), 3 verplaatsingssensoren (één horizontaal per eenheid).
• Aankoopmethode–
  • TRA-1: alleen LCD-display, handmatige opname.
  • TRA-2: externe gegevenslogger, automatische registratie.
  • TRA-3: servo gesloten lus, automatische besturing + verwerving.
• TestmodulesAlle modellen ondersteunen directe scheer, cyclische scheer en reologische directe scheer.
• Rheologische directe scheer Langdurige kruipproeven waarbij de scheerverplaatsing in de tijd wordt gemeten.
• Opties voor upgraden–
  • Temperatuurregeling (0~+90°C): voor studies van de koppeling tussen temperatuur en kruip.
  • Hoge druk (1,6 MPa): verhoogt de maximale normale spanning van 0,4 MPa tot 1,6 MPa, geschikt voor stijvere gronden.

Toepassing

• Rheologische studies¢ Bepaal de tijdsafhankelijke vervorming van zachte bodems, veen, hoogorganische bodems, enz.
• Cyclische scheer¢ Simuleren van de sterktevermindering bij aardbevingen, golven of verkeersbelasting.
• Techniek voor zachte bodems– Subgrade settlement, long‑term slope stability analysis.
• Drievoudige hoge-efficiëntie-tests- gelijktijdige directe scheer- of kruiptests bij drie verschillende normale spanningen voor snelle bepaling van de sterkteparameters.
• Onderwijsdemonstraties Visualiseer scheerfouten en kruipverschijnselen.
• Temperatuur effectenMet de optionele temperatuurregelmodule wordt de invloed van de temperatuur op de bodemreologie bestudeerd.

Voordelen

• Ontwerp van een drievoudige eenheid¢ In één test drie datasets verkrijgen, drie keer zo efficiënt als een apparatuur met één eenheid.
• Extremely low shear rate Extremely low shear rate Extremely low shear rate Extremely low shear rate Extremely low shear rate Extremely low shear rate Extremely low shear rate¥ 0,00001 mm/min, geschikt voor langdurige kruipproeven.
• Modulair upgradepad Upgrade van basis (TRA-1) naar gegevensverzameling (TRA-2) of volledig automatische (TRA-3).
• Meerdere testmodi Directe scheer, cyclische scheer, reologische directe scheer, consolidatie, enz.
• Latere uitbreidbaarheid¢ Optioneel temperatuursysteem en hogedrukverbeteringen vergroten de capaciteit.
• Vermogen van de hefboom (TRA-1/2)Eenvoudig, betrouwbaar, geen stroom nodig, lage kosten.
• Servo-gesloten lus (TRA-3)¢ Automatische besturing met hoge precisie, geschikt voor complexe spanningsroutes.
• Hoogresolutieafwijking meting- Geschikt voor het controleren van kleine kruipdeformaties.

Wat te kiezen

Selecteer het model op basis van de testvereisten en het budget:

Opmerking: Het servo-gesloten-lus systeem van TRA-3 regelt automatisch de normale spanning, wat zeer gunstig is voor het handhaven van een constante spanning tijdens kruiptests.TRA-3 wordt sterk aanbevolen..

Processtroom

Voorbeeld:De test van de scheerkracht op zachte grond (constante normale spanning) met de volledig automatische drievoudige reologische directe scheerapparaat (BTU's-TRA-3)

• Voorbereiding van het monster
  • Snij drie ongestoorde of opnieuw gevormde zachte bodemmonsters met een snijring van Φ61,8 × 20 mm.
  • Het aanvankelijke watergehalte en de dichtheid worden gemeten; indien nodig worden ze verzadigd.

• Installatie van exemplaren
  • Plaats de drie exemplaren in de onderste scheerdozen van de drie eenheden, installeer bovenste dozen, poreuze stenen en laadplaten.
  • Plaats de drievoudige scheerdoos in het kader van de directe scheerbelasting.
  • Verbind de normale en horizontale laadstaven voor elke scheerbox; installeer verplaatsingssensoren (een horizontale per eenheid en optioneel verticale verplaatsingssensoren).

• Gebruik normale spanning
  • In de software worden onafhankelijke streefnormen voor elke scheerbox ingesteld (bijv. 50, 100, 200 kPa).
  • Het servosysteem werkt automatisch en houdt de normale spanning constant.
  • Registreer de normale verplaatsing (consolidatie) totdat deze stabiel is (stabiliteitscriterium kan worden ingesteld).

• Instelling van scheerparameters
  • Selecteer de module “rheologische directe snijproef”.
  • Het snijspanningsniveau (bv. 70% van de maximale sterkte) of de snij snelheid (bv. 0,0001 mm/min voor kruip) worden ingesteld.
  • Stel de testduur (bv. 72 uur) of de verplaatsingslimiet vast.
  • Kies besturingsmodus: spanningsbeheersing (constante scheerspanning) voor kruip.

• Begin met snijden.
  • Start het horizontale servosysteem om de ingestelde scheerspanning (of -snelheid) toe te passen.
  • De software registreert horizontale scheerkracht, horizontale verplaatsing, normale verplaatsing en tijd voor elke scheerbox in realtime.
  • Grafiek creep curves (scheerverplaatsing versus tijd).

• Stopstand
  • Stopt automatisch wanneer de vooraf ingestelde tijd of verplaatsingslimiet is bereikt.

• Ontmanteling en reiniging
  • De normale kracht lossen, horizontale zuigers terugtrekken, monsters verwijderen.
  • Registreer de storingsmodus, schone scheerboxen.

• Gegevensverwerking
  • Software grafieken kruipcurven, berekent kruip snelheid, langetermijn sterkte, enz.
  • Voor cyclische snijproeven moet de modulusvermindering, de dempingsverhouding enz. worden berekend.
  • Maak een testrapport.

Voor TRA-1 of TRA-2:

• TRA-1 vereist handmatige aflezing van waarden; kan curves niet automatisch opnemen.
• TRA-2 kan automatisch gegevens verzamelen, maar de normale spanning moet handmatig worden toegepast met behulp van gewichten; de snijspanning/snelheid wordt via de regelaar ingesteld.

SamenvattingDe drievoudige reologische directe scheerapparatuur van de BTU-TRA-serie is in drie configuraties beschikbaar, van handmatig hefboombelasting tot volledig automatische servo-sluitlus.en reologische (kruip) tests op zachte grondenDe drievoudige opzet verbetert de efficiëntie aanzienlijk. De selectie moet gebaseerd zijn op de behoeften aan gegevensverwerving, het automatiseringsniveau en het budget.Later verbeteringen omvatten temperatuurregeling (0 ~ 90 °C) en hoge druk (1.6 MPa) om het toepassingsbereik uit te breiden.
