Automatisch triaxiaal testsysteem

Productomschrijving

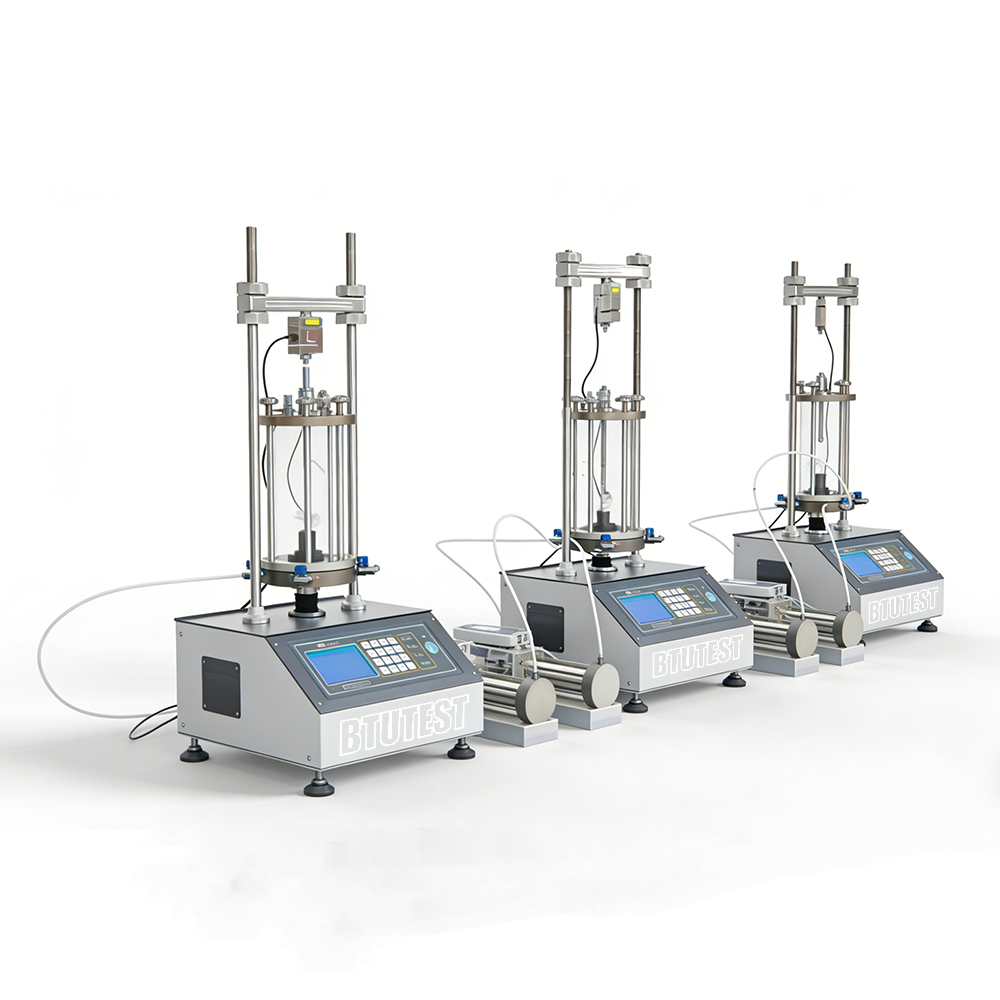

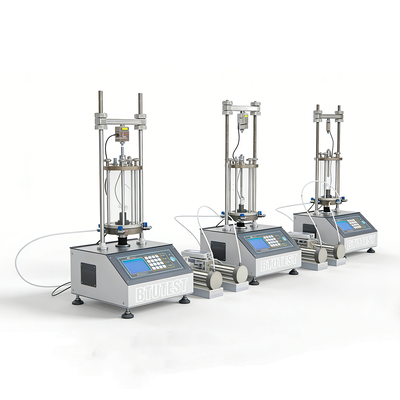

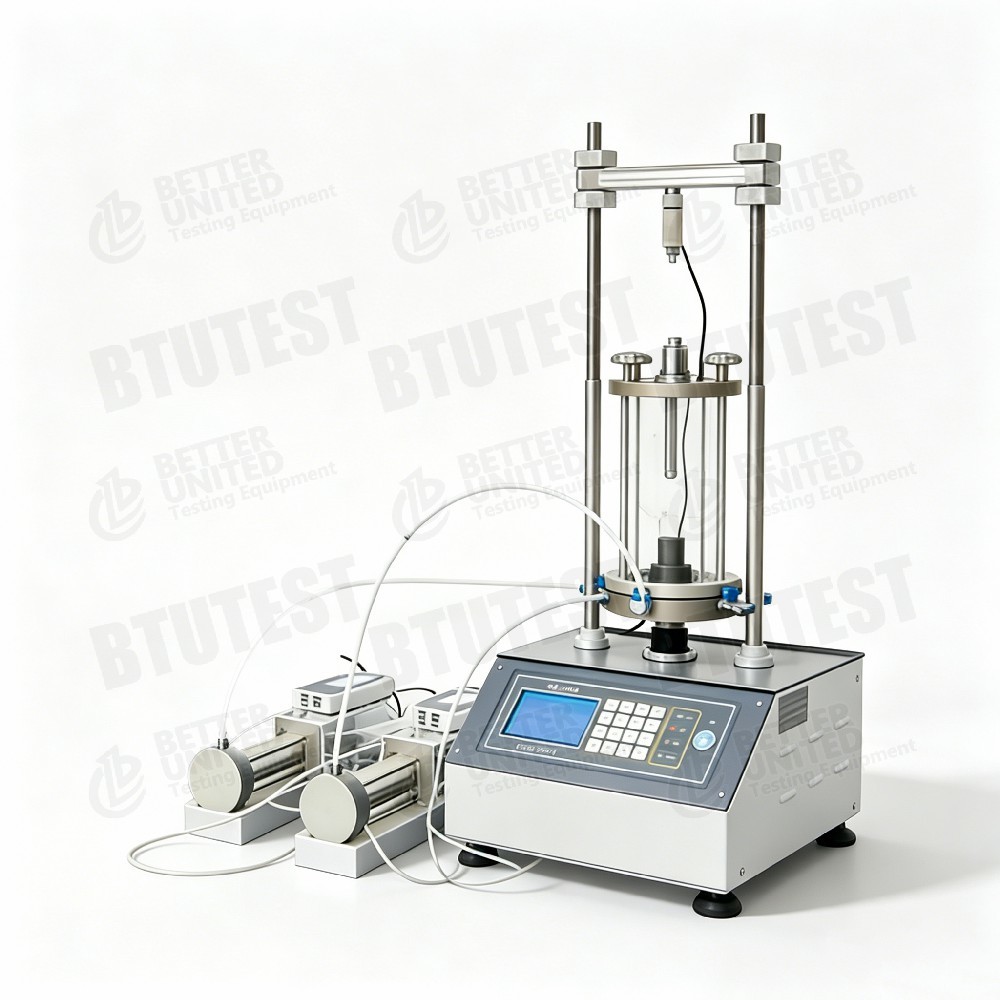

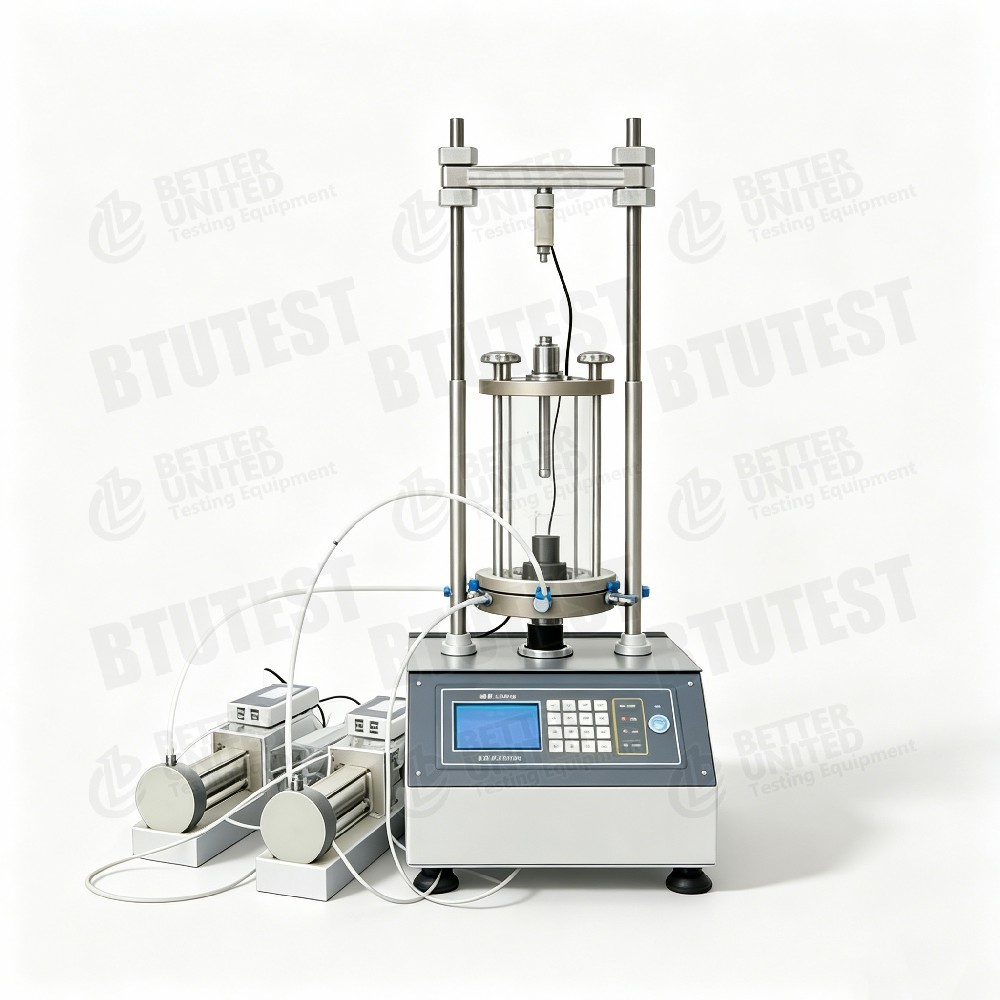

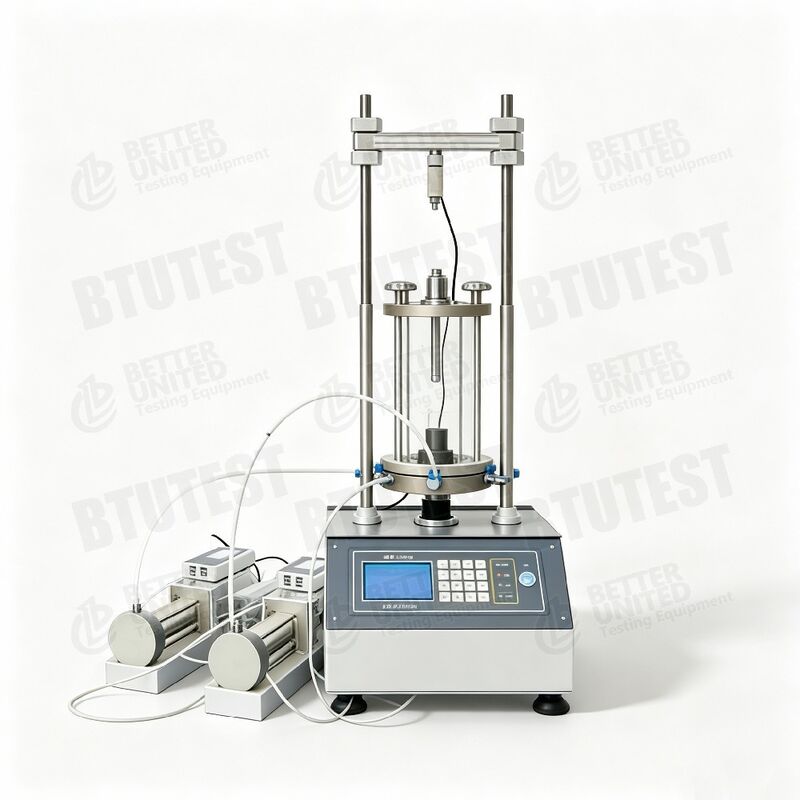

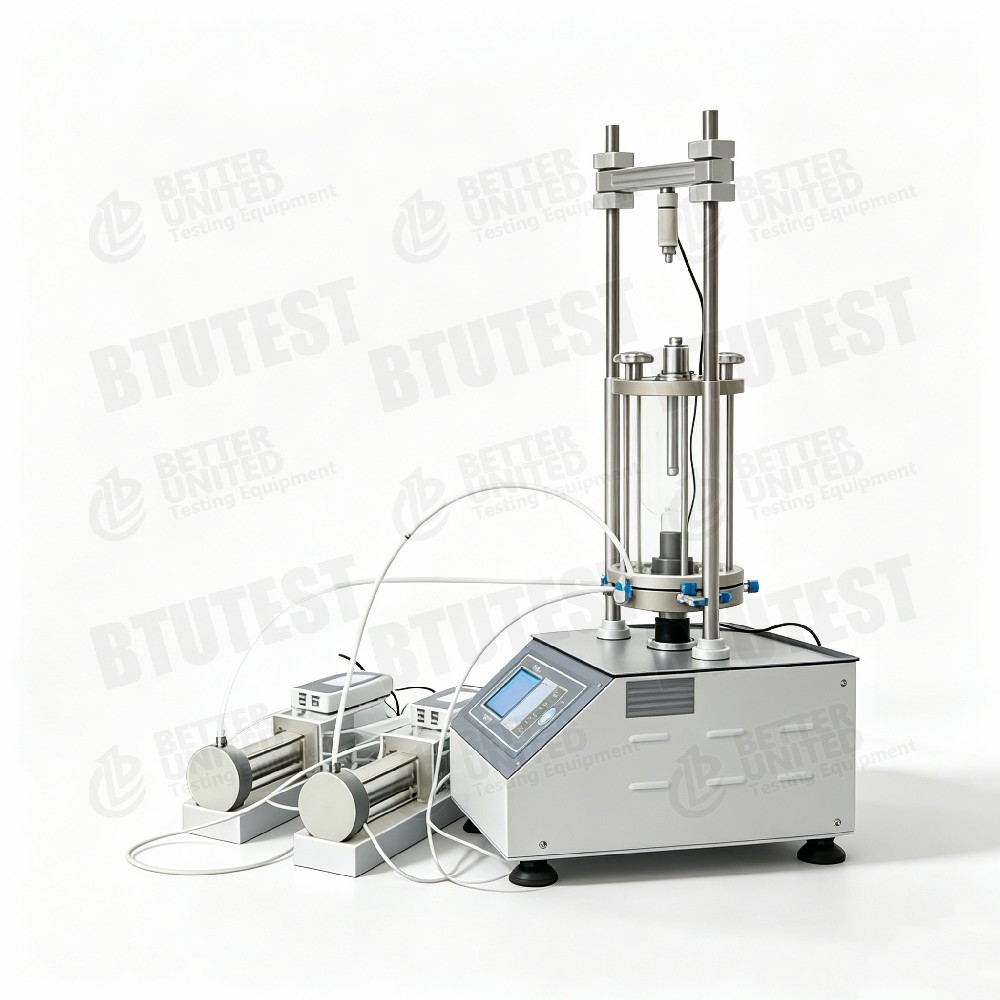

                                                            Automatisch triaxiaal testsysteem

1Beschrijving.

De serie BTU-TTS is eenmultifunctionele geotechnische triaxiale testsystemengebruikt voor het bepalen van de mechanische eigenschappen van de bodem onder verschillende spanningswegen en drainageomstandigheden.tot vaststelling van de voorschriften voor het testen van kleine tot grote grofkorrelige bodemmonstersHet systeem integreert axiale belasting, celdruk, tegendruk, snijfrequentiecontrole en data-acquisitie-modules, die verschillende standaard triaxiale testmethoden ondersteunen.

2. Testnormen

Hoewel in de tabel niet expliciet standaardnummers worden vermeld, voldoet het systeem aan de volgende nationale en internationale normen op basis van algemene specificaties voor triaxiale tests:

•ASTM D4767(geconsolideerde ongedrogde triaxiale compressieproef)

•ASTM D7181(Consolideerd gedraineerde triaxiale compressieproef)

•ASTM D2850(niet-geconsolideerde ongedrogde triaxiale test)

•BS 1377: Deel 7(British Standard Triaxial Test)

•ISO 17892-8(Triaxiale scheerproef van de bodem)

•SL 237-1999(Chinese geotechnische testprocedure), enz.

3. Specificatie

4Detail.

•Controller: Onafhankelijke regelaars voor celdruk en tegendruk, die een hoge precisie van druk/volume regelen.

•Module voor gegevensverzameling: Standaard, voor real-time registratie van de askracht, verplaatsing, poriëndruk, volumeverandering.

•Softwarefuncties: Bevat de volgende testmodules:

◦ Verzadiging van de achterste druk

◦ Isotrope/anisotrope consolidatie

◦ Niet-geconsolideerd (U-U)

◦ Geconsolideerd (C-U) zonder afvoer met poredrukmeting

◦ Geconsolideerd gedraineerd (C-D) met meting van de volumewijziging

◦ K0 consolidatie

◦ Test van het stresspad

◦ Rheologische testen

◦ Kalibratie van sensoren

◦ Naverwerking en gegevensexport

•Luchtdruk: wordt gebruikt om cel- en tegendruk toe te passen; modellen bieden 2/3/6 MPa-niveaus.

5. Toepassing

•Geotechnisch terreinonderzoek: Bepalen van de scheersterkteparameters (c, φ) van de grondgronden en de subgronden.

•Onderzoek van dammateriaal: Grote modellen (100/200) die geschikt zijn voor triaxiale tests op grofkorrelige gronden en steenvulling.

•Analyse van de hellingsstabiliteit: Het verkrijgen van spannings-afspanningscurven onder verschillende drainageomstandigheden.

•Ondergrondse techniek: Simulatie van de reactie van de poriën op de druk tijdens het graven en laden.

•Onderzoek en onderwijs: wordt gebruikt voor de validatie van bodemconstitutieve modellen en studies van spanningspaden.

6Voordelen

•Een breed bereik aan belastingen en afmetingen: van 10 kN tot 2000 kN, voor fijnkorrelige tot zeer grote grofkorrelige gronden.

•Ultralage snijregeling: Minimaal 0,00001 mm/min, geschikt voor kruip-/rheologische tests.

•Hoogprecisievolume-meting: Volumecontrole tegen druk tot 16000 ml, die voldoet aan de vereisten voor de afvoer/volumewijziging van grote monsters.

•Volledig automatische softwarecontrole: Integreert meerdere standaard testprocedures, waardoor menselijke fouten worden verminderd.

•Modulair ontwerp: Flexible configuratie van cel/achterdruk en luchtdruk; gemakkelijke sensorkalibratie.

7. Parameter (samenvatting)

8Wat te kiezen

Aanbevelingen op basis van monstertype en testvereisten:

Ook moet rekening worden gehouden met: de noodzaak van een poredrukmeting, de nauwkeurigheid van de volumewijziging, de mogelijkheid om de spanningsweg te regelen en de persluchtvoorziening ter plaatse.

9. Processtroom

Hieronder vindt u een gestandaardiseerde procedure voor een typischeGeconsolideerde ongedrogde (CU) testmet behulp van de BTU-TTS-serie (de meeste stappen automatisch bestuurd door software):

Stap 1: Voorbereiding en installatie van het monster

• Bereid een opnieuw gevormd of ongestoord bodemmonster voor volgens de grootte van het model (bijv. Φ70 × H140 mm).

• Verzamel poreuze steen, filterpapier, rubberen membraan rond het monster en plaats op de basis van de triaxiale cel.

• Installeer een poredruksensor en bovenste afvoerleiding, verzegel de cel.

Stap 2: Systemen vullen en ontluchten

• Open de cel en de terugdrukregulatoren, vul de lijnen en de cel met ontlucht water, verwijder luchtbellen.

• Gebruik de functie van de software voor het afluchten van de lijn om een nauwkeurige meting van het volume te garanderen.

Stap 3: tegendrukverzadiging

• Selecteer in de software de module “Backuppressure Saturation”.

• Stel de beoogde tegendruk (bv. 300 kPa) en celdruk (20-50 kPa boven de tegendruk) in.

• Automatisch terugdruk toepassen terwijl de pore drukcoëfficiënt B wordt gecontroleerd (typisch B≥0,95 geeft volledige verzadiging aan).

Stap 4: Isotrope/anisotrope consolidatie

• Selecteer de module "Consolidatie" in de software.

• Stel de doelceldruk (of K0-toestand) en de stabiliteitscriteria consolidatietijd/volumeverandering vast.

• Het systeem registreert automatisch de veranderingen in volume en de drukverlies van de poriën en genereert een consolidatie-log.

Stap 5: Scheren (niet-afgedroogd of afgedroogd)

• Selecteer de module "Scheren" en stel de scheer snelheid in (bijv. 0,05 mm/min).

• Axiële belasting starten; het systeem registreert in realtime de axiale kracht, verplaatsing, poriedruk (CU) of volumeverandering (CD).

• Automatische opsporing van piek- of eindcondities (bijv. wanneer de belasting 20% bereikt).

Stap 6: Beëindiging van de test en gegevensverwerking

• De software stopt automatisch met laden, laat de celdruk los, exporteert ruwe gegevens (spanning, spanning, poriespanning, veranderingen in volume).

• De postverwerkingsmodule berekent de scheersterkteparameters (c, φ), de elastische modulus, de storingspanning, enz.

• Testverslag genereren, exporteren naar Excel/PDF.

Stap 7: Reiniging en onderhoud van de apparatuur

• Drain celwater en verwijder het monster.

• Reinig lijnen en poreuze stenen; controle van de sensoren op nul.

Voor andere testtypen (U-U, CD, spanningspad, reologie) veranderen alleen de drainageomstandigheden en de controlemechanismen tijdens de verzadigings-/consolidatie-/scherenfasen;de software biedt ingebouwde assistenten dienovereenkomstig.
