1-voudig consolidatieapparaat

Productomschrijving

Beschrijving

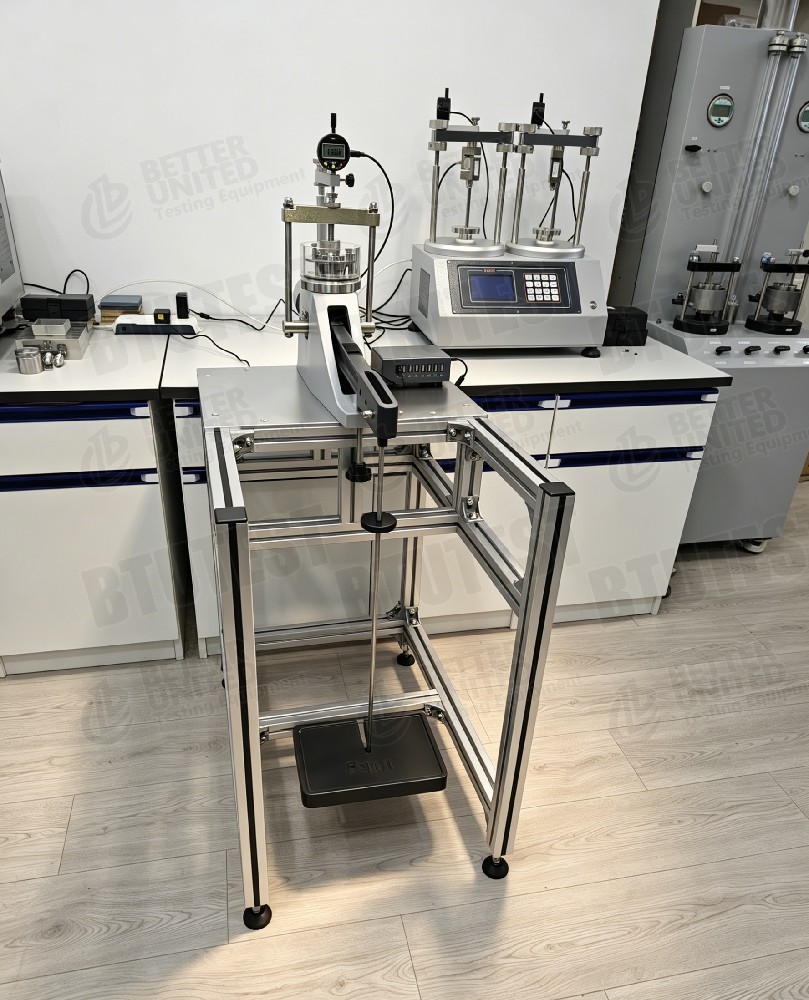

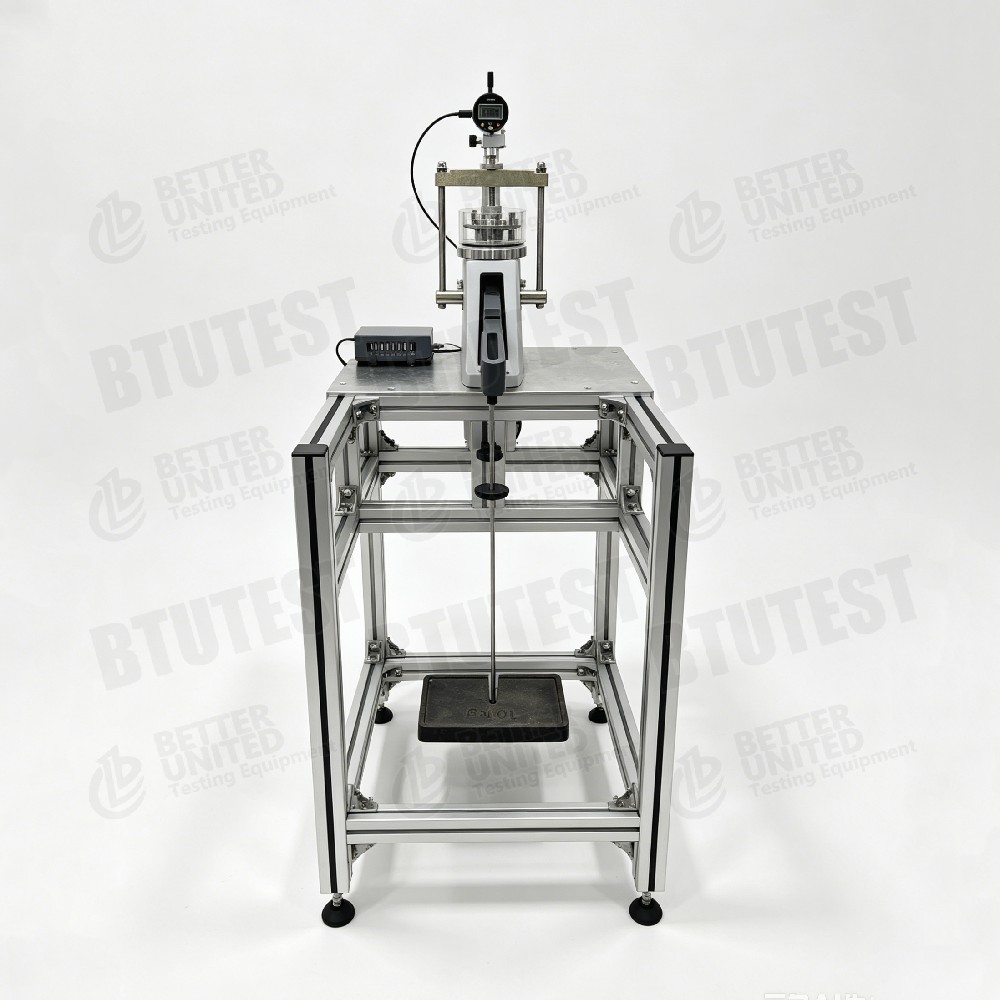

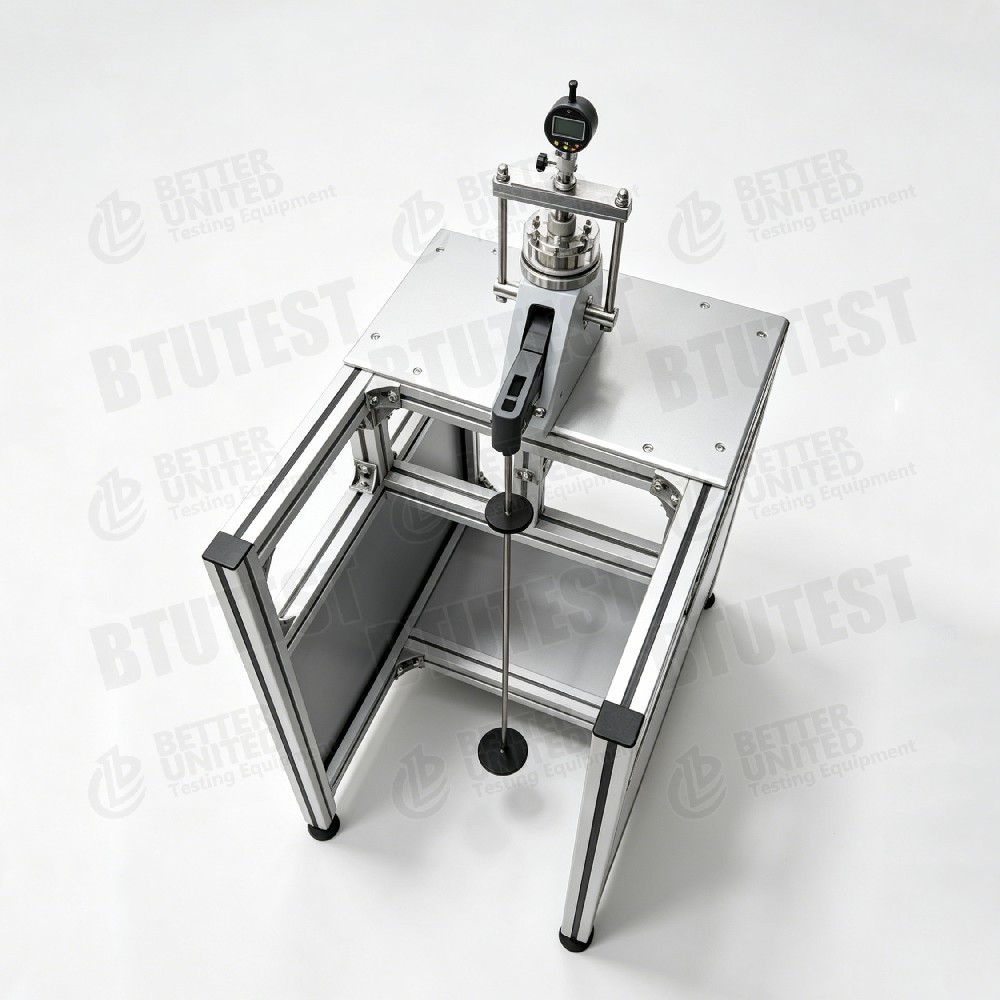

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresHet kan zelfs optreden wanneer de aangebrachte druk binnen de veilige draagcapaciteit van de bodem ligt.Het apparaat gebruikt hefboombelasting en kan tot 81 ton per vierkante voet (ca.Het is geschikt voor het voorspellen van de nederzetting van fundamenten onder gebouwen, dammen, bruggen en soortgelijke structuren.

Testnormen

Het apparaat voldoet aan de volgende internationale normen:

• BS1377(British Standard methodes voor het testen van bodems)
• ASTM D2435(Standaardtestmethoden voor een-dimensionale consolidatie eigenschappen van bodems)
• ASTM D3877(Testmethoden voor de uitbreidings-, krimp- en consolidatie-eigenschappen van de bodem)
• ASTM D4546(Een-dimensionale consolidatie en uitbreiding van bodems)

Specificatie

Detail

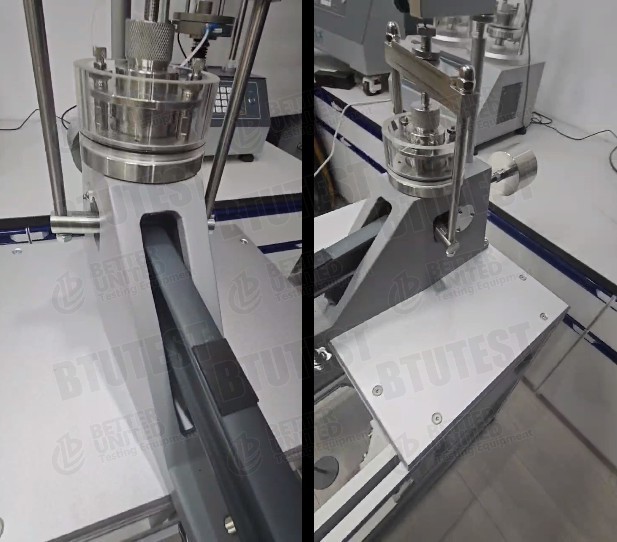

• Laadmechanisme: Stijf laadframe met ingebouwde balkdrager om schokken op het monster tijdens de belastingtoediening te voorkomen.
• Leverage ratio: Vaste 11:1 hefboomverhouding, maximale spanning tot 8,8 MPa.
• Consolidatiecel: Voorbelastingseedometer conform ASTM/BS-normen.
• Meetsystemen: Standaard mechanische wijzerplaat; optioneel verticaal verplaatsingswijzerplaat (10 mm verplaatsing, nauwkeurigheid 0,01 mm).
• Optioneel accessoire: poreuze stenen (Φ50 mm × 5 mm), snijring, bovenkap, filterpapier.
• Verpakking: Buitenbouw van triplex.

Toepassing

• Laboratoriale bepaling van de consolidatie-afzettingskenmerken van kleierige bodems
• Voorspelling van de langetermijnopbouw van funderingen voor gebouwen, dammen, bruggen, enz.
• Hoogdrukcompressibiliteitsonderzoeken van bodems
• Onderwijs en onderzoek in geotechnische laboratoria volgens internationale normen

Voordelen

• Extrem hoog laadvermogen: Maximale druk tot 8.800 kPa (11:1 hefboomverhouding)
• Rigiede constructie: zorgt voor nauwkeurigheid, herhaalbaarheid en betrouwbaarheid van de testresultaten.
• Schokbescherming: De integrale balk-ondersteunende aansluiting voorkomt verwarring van het monster tijdens het laden.
• Roestvast en duurzaam: gegoten aluminium en geplatteerd staal voor langdurig laboratoriumgebruik.
• Compact ontwerp van de tafelSpaar ruimte in het lab.
• Kosteneffectief: Eenvoudig ontwerp geschikt voor gespecialiseerde tests met een laag volume of hoge druk tegen lagere kosten dan meervoudige modellen.

Wat te kiezen

Processtroom

• Voorbereiding van het monster: Snij een proefstuk van Φ50 mm met behulp van een snijring en plaats het in de consolidatiecel (met bovenste/laagste poreuze stenen).
• Installeer de cel: Plaats de consolideringscel in het voorladingsframe en bevestig deze.
• Installatie van meetinstrument: Monteer de wijzer of de verplaatsingsomvormer en stel deze in op de oorspronkelijke aflezing.
• Toepassen van belasting: Met behulp van de 11:1-hefboomverhouding worden de gewichten volgens het testschema stapsgewijs aangebracht.
• Registratie-afwikkeling: Neem metingen van de wijzerplaat in gespecificeerde tijdsintervallen bij elke belastingverhoging tot stabilisatie.
• Gegevensverwerking: Grafiek van de tijd-afwikkelingscurven en berekening van de consolidatiecoëfficiënt, de compressieindex, de pre-consolidatiedruk, enz.
• Verslaggeneratie: Het opstellen van testrapporten voor technische ontwerpen of onderzoeksanalyses.
