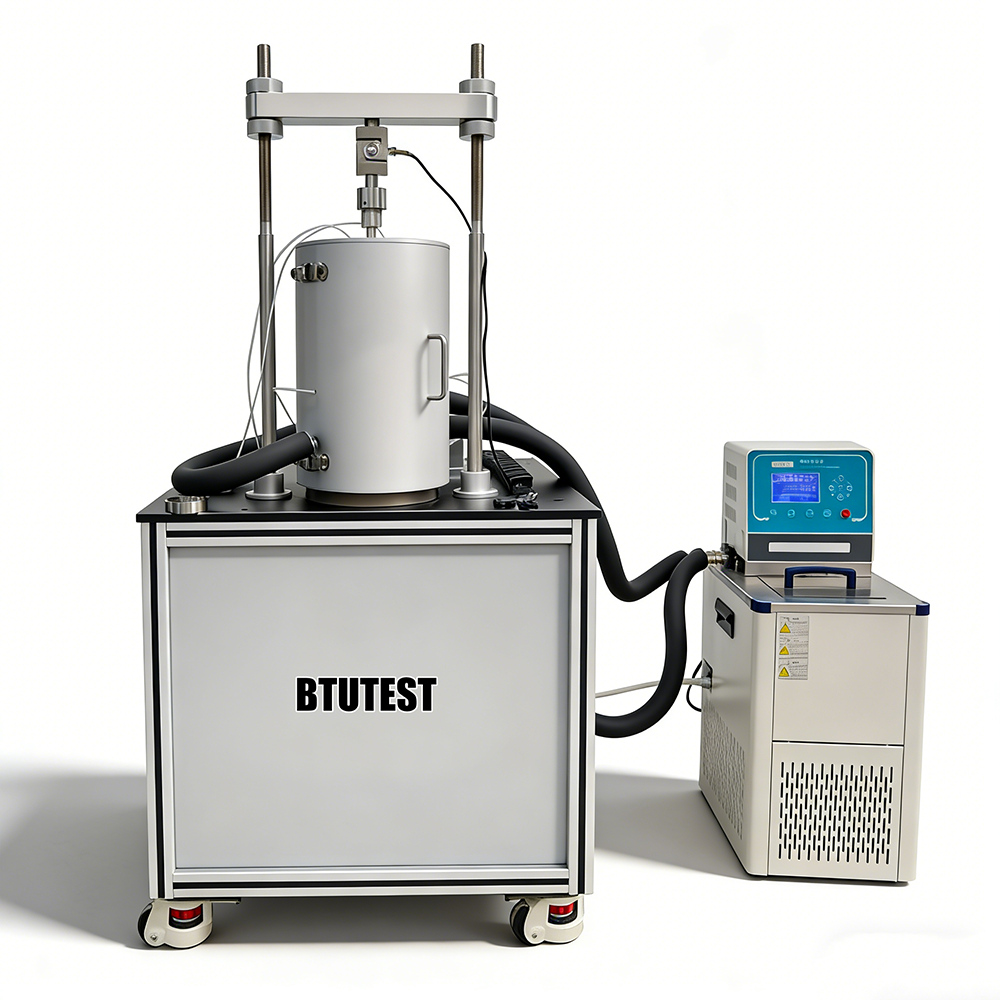

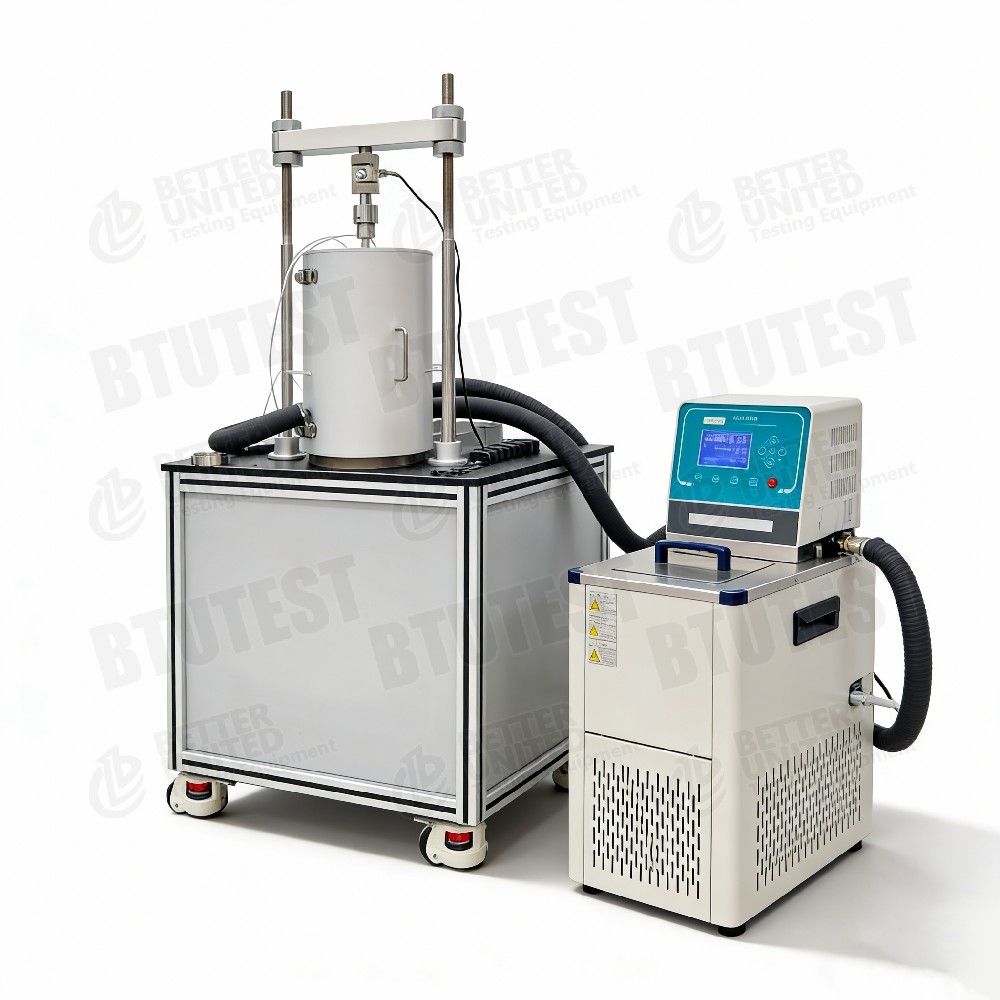

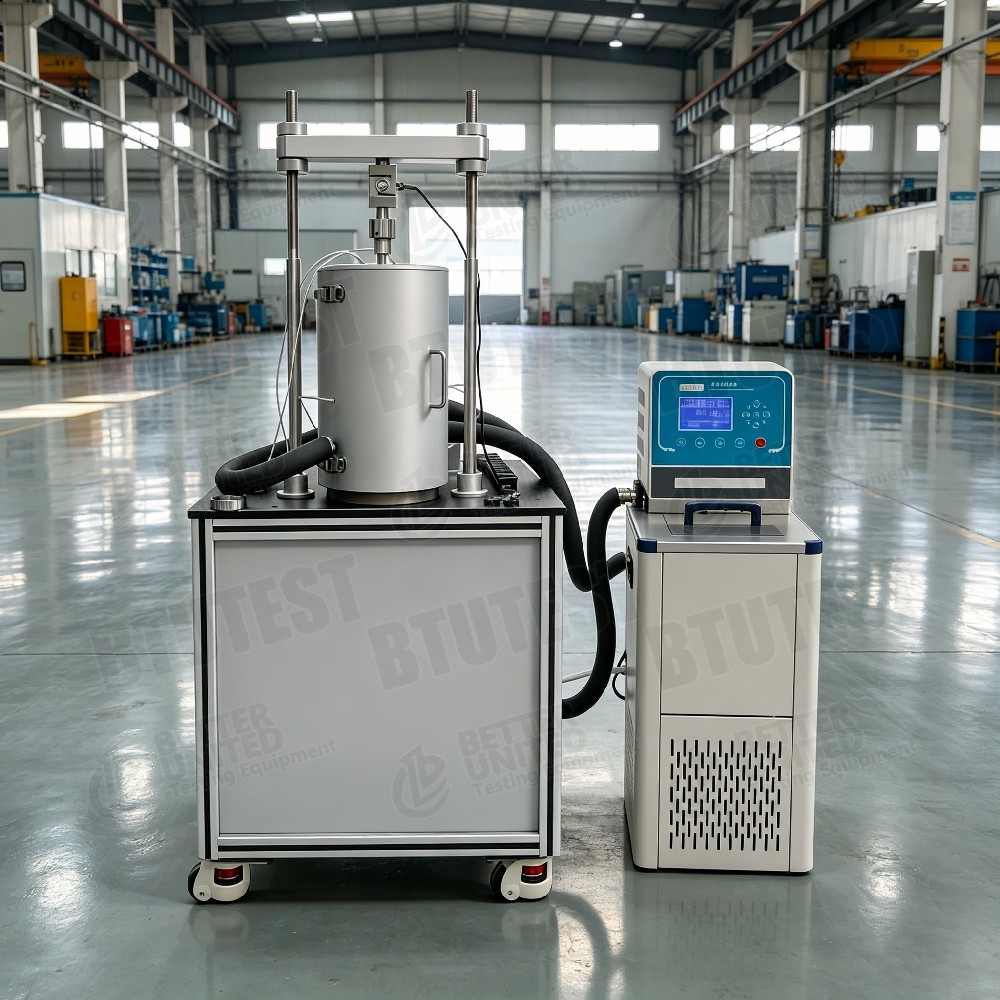

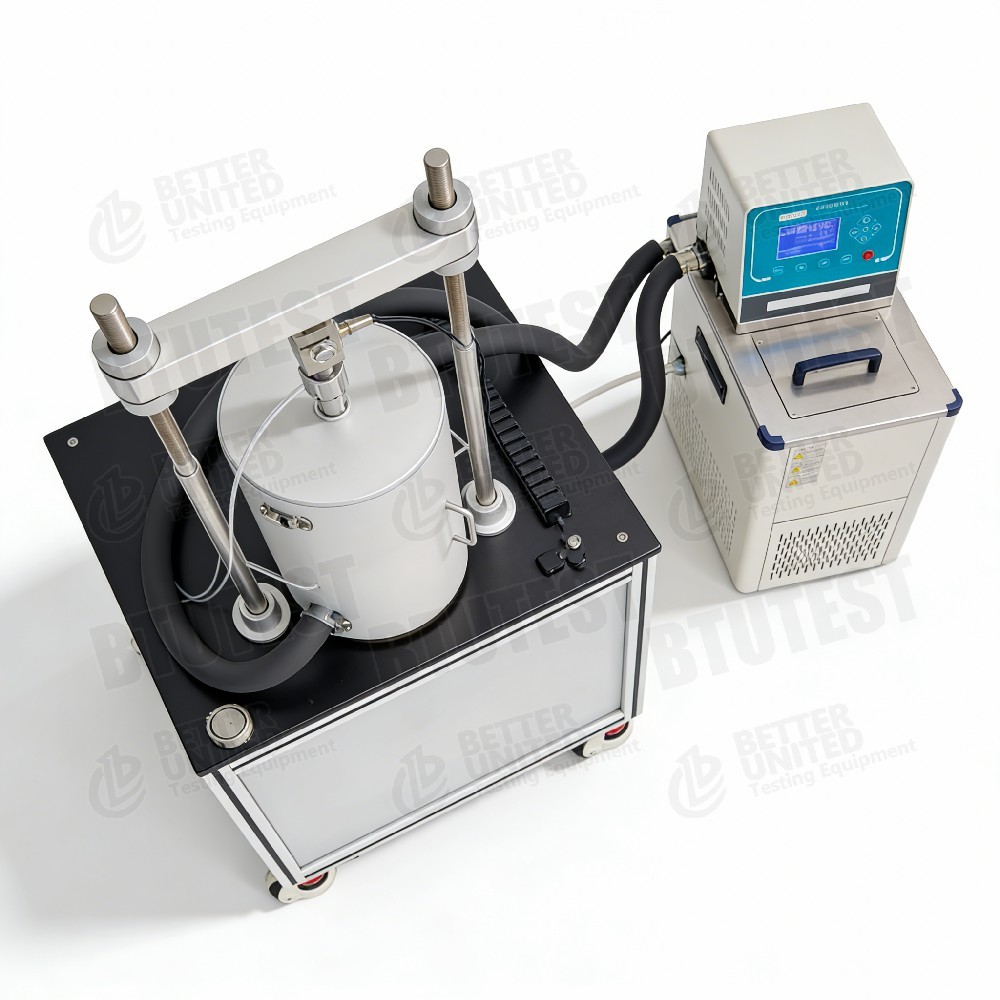

Automatische onverzadigde bodemconsolidatieapparatuur

Productomschrijving

Volledig automatisch apparaat voor het versterken van onverzadigde bodem
Modellen BTU-1U / 1UM
Beschrijving

Deze apparatuur is een volledig automatisch apparaat voor onverzadigde bodemconsolidatie, modellen BTU-1U en BTU-1UM,gebruikt voor een-dimensionale consolidatietests op onverzadigde bodems onder gecontroleerde matrixzuigingHet kan compressie kenmerken, coëfficiënt van consolidatie, pre-consolidatie druk en andere parameters te bepalen.het toepassen van luchtdruk op de poriën met behoud van de waterdruk in de poriën (meestal nul) om de zuigkracht te regelenHoofdkenmerken:

Grootte van het monster: Ø61,8 × H20 mm (andere maten zijn optioneel)
Axialspanning: 1U ‐ 0‐800 kPa automatische belasting; 1UM ‐ 0‐3200 kPa automatische belasting
Normale verplaatsing: 12,7 mm, resolutie 0,01 mm
Bevestigingscellen: 1U ‐0­2,4 kN (gelijk aan 0­800 kPa); 1UM ‐0­10 kN (0­3200 kPa), nauwkeurigheid ±0,1% FS
Doorlopende waterdruk: 0-0,1 MPa, nauwkeurigheid 0,1 kPa, resolutie 0,1 kPa
Volumewijzigingsmeting: 0-100 mL, nauwkeurigheid ±0,01 mL, resolutie 0,001 mL
Doorlopende luchtdruk: 0-0,9 MPa, nauwkeurigheid ±0,1% FS, resolutie 1 kPa
Keramische schijf: 1,5 MPa hoge luchtinvoer (geïmporteerd uit de VS)
Besturingsmethode: 20 toetsen membraan toetsenbord + 240×128 LCD
Gegevensverzameling: omvat data logger en Windows software
Sproeimodule: uitgerust met een automatische diffuse luchtsproeimiddel; optioneel temperatuurregelsysteem (5-40 °C)

Testnormen (internationaal)

ASTM D2435 ((Een-dimensionale consolidatie van bodems)
ASTM D4186 ((Constante snelheid van de consolidatie van de spanning)
ASTM D4546 ((Consolidatie van lading-ontlading-herlading)
ASTM D6836 ((Metodes voor het testen van onverzadigde bodem, met inbegrip van astranslatie)
ISO 17892‐5 (Consolidatieproef)
BS 1377-6 (Consolidatieproef)

De apparatuur kan voldoen aan de eisen van deze normen voor het laden, het meten van de verplaatsing, het controleren van de zuigkracht, enz., en is vooral geschikt voor onverzadigde gronden.

Specificatie

Parameter

BTU-1U

BTU-1UM

Naam van het instrument

Volledig automatische apparaten voor het stabiliseren van onverzadigde bodem

Volledig automatische apparatuur voor het stabiliseren van onverzadigde bodem (hoge spanning)

Grootte van het monster

Ø61,8 × H20 mm (andere afmetingen optioneel)

Asspanning

Microcomputergestuurd automatisch laden, 0-800 kPa, stapsloos

Microcomputergestuurd automatisch laden, 0-3200 kPa, stapsloos

Normale verplaatsing

12.7 mm, resolutie 0,01 mm

Verzorgingscellen

0-2,4 kN, nauwkeurigheid ±0,1% FS

0-10 kN, nauwkeurigheid ±0,1% FS

Doorlopende waterdruk

0-0,1 MPa, nauwkeurigheid 0,1 kPa, resolutie 0,1 kPa

Meting van de volumeverandering

0-100 mL, nauwkeurigheid ±0,01 mL, resolutie 0,001 mL

luchtdruk in de poriën

0-0,9 MPa, nauwkeurigheid ±0,1% FS, resolutie 1 kPa

Keramische schijf

1.5 MPa hoge luchtinvoer (geïmporteerd uit de VS)

Controlemethode

20 toetsen membraan toetsenbord + 240×128 LCD

Verzameling van gegevens

Data logger + Windows-acquisitie/verwerkingssoftware

Spoelmodule

Automatische diffuse luchtspoelmachine

Facultatief

Temperatuurregelsysteem (5-40 °C)

Detail

Axis-translation voor onverzadigde gronden ∆ Toepast luchtdruk op de poriën (ua) terwijl de waterdruk in de poriën op nul (of gecontroleerd) wordt gehouden, waardoor matrische zuigkracht s = ua ∆ u_w wordt gegeven.5 MPa luchtinlaatwaarde, waardoor de zuigregeling van 0-1500 kPa mogelijk is.
Twee spanningsbereiken

1U: max. 800 kPa, geschikt voor ondiepe onverzadigde bodems of tests met lage spanningen.
1UM: max. 3200 kPa, geschikt voor diepe onverzadigde bodems of omstandigheden met hoge spanningen.

Hoogprecisie-volume-meting  Volumewijzigingsresolutie 0,001 mL, nauwkeurige monitoring van drainage/absorptievolumewijzigingen.
Automatische diffuse luchtspoelingsinrichting~ Spoelt periodiek luchtbelletjes die zich onder de keramische schijf ophopen, waardoor verstopping wordt voorkomen en een stabiele zuigregeling wordt gewaarborgd;meet ook het volume van de diffuse lucht voor de drainagecorrectie.
Porenwaterdruksensor  Bereik 0,1 MPa, nauwkeurigheid 0,1 kPa, geschikt voor lage waterdruk in onverzadigde bodems.
Optioneel temperatuurregeling ≈ 5-40 °C systeem voor het bestuderen van de temperatuur-effecten op de verrijking van onverzadigde bodem.
Softwarefuncties  Volledig automatische consolidatietests (stapbelasting, CRS, CRL, creep, enz.); real-time weergave van spanning, verplaatsing, volumeverandering, poredrukcurven;automatische berekening van consolidatieparameters (Cv, av, Cc, Pc, enz.).

Toepassing

Kenmerken van de consolidatie van onverzadigde bodem  Bepalen van de compressie-index, de consolidatiecoëfficiënt en de pre-consolidatiedruk bij verschillende zuigingen.
Expansive en opvouwbare bodems  Onderzoek van het effect van veranderingen in watergehalte (zuig) op de compressievermogen.
Afvalplaatsen  Compressie en langdurige nederzetting van onverzadigde bodems beoordelen.
Kernafvalopslagruimten  Consolidatie van buffermaterialen (bv. bentoniet) onder zuiging.
Diepe onverzadigde bodems  Het 1UM-model kan normale spanningen tot 3,2 MPa simuleren, geschikt voor diepe bodemschichten.
Temperatuur-zuig-consolidatiecouplage  Met optionele temperatuurregeling, onderzoek van de effecten van temperatuur op onverzadigde bodemconsolidatie.

Voordelen

Speciaal ontworpen onverzadigd materiaal  Axis-translation met keramische schijf met hoge luchtinvoer (1,5 MPa) zorgt voor een stabiele zuigregeling.
Twee spanningsbereiken van 800 kPa en 3200 kPa, voor ondiepe tot diepe onverzadigde bodems.
Hoge meetnauwkeurigheid ∙ Volumeverandering 0,001 ml, porenwaterdruk 0,1 kPa, verplaatsing 0,01 mm ∙ voldoet aan de vereisten van het onderzoek.
Automatische diffuse lucht spoelen  Zorgt voor nauwkeurigheid van de zuigregeling op lange termijn, vermindert handmatige interventie.
Volledig automatische software· Ondersteunt stapbelasting, CRS, CRL, creep, enz.; automatische parameterberekening.
Facultatieve temperatuurregeling 5-40 °C voor temperatuur-effectstudies.
Hoge sensornauwkeurigheid  Belasting, porewaterdruk en poreluchtdruk ±0,1% FS.
Eenvoudige bediening ✓ LCD + toetsenbord, gecombineerd met Windows-software.

Wat te kiezen

Selecteer het model op basis van de testvereisten:

Verplichting

Aanbevolen model

De reden

Routine-consolidatie van onverzadigde bodem (normale spanning ≤ 800 kPa)

BTU-1U

Lagere kosten, geschikt voor de meeste ondiepe onversadigde bodemonderzoeken

Diepe onverzadigde bodems of hoge spanningsomstandigheden (normale spanning > 800 kPa, maximaal 3200 kPa)

BTU-1UM

Hoog spanningsbereik, 10 kN belastingcel

Verplichte hoge zuigbeheersing (> 500 kPa, maximaal 1,5 MPa)

Beide modellen (1,5 MPa keramische schijf)

Voldoende hoog

Vermogen om de zuigkracht op lange termijn te beheersen (bijv. schuiven, evenwicht van de afvoer)

Beide (automatisch spoelapparaat)

Zorgt voor lange termijn stabiliteit

Onderzoek van temperatuur effecten

Alle modellen, met optionele temperatuurregeling (5-40 °C)

Verlangt extra order.

Alleen verzadigde bodemconsolidatie (geen onverzadigde behoefte)

Kies een conventionele consolidometer (lagere kosten)

Onverzadigde eigenschappen voegen kosten toe

Beperkt budget en geringe zuigbehoefte (< 500 kPa)

Overwegende model met een keramische schijf van 500 kPa (bv. BTU‐2U-serie)

Lagere kosten

Processtroom

Voorbeeld:CRS-consolidatietest in onverzadigde bodem (gecontroleerde zuigkracht, constante belasting) met behulp van BTU-1U of 1UM

Voorbereiding van keramische schijven

De ceramische schijf van 1,5 MPa wordt in ontlucht water gedrenkt en met vacuüm verzadigd (luchtbellen worden verwijderd).
Installeer de keramische schijf in de basis van de consolidatiecel, zodat de afdichting goed is.

Voorbereiding van het monster

Snijd ongestoorde onverzadigde grond of bereid een opnieuw gevormd monster voor met een snijring van Ø61,8 × 20 mm.
Het aanvankelijke watergehalte en de dichtheid worden gemeten.

Installatie van exemplaren

Plaats het monster op de keramische schijf en installeer vervolgens een poreuze steen en een laadplaat.
Plaats de consolidatiecel in het laadframe en installeer de verplaatsingssensor.
Sluit de luchtdruklijn van de poriën (aan de bovenkant van het monster) en de sensor voor de waterdruk van de poriën (onder de keramische schijf) aan.
Sluit het systeem voor het meten van de volumeverandering (aan de afvoerleiding) aan.

Zet zuiging in

De luchtdruk van de poren moet worden bepaald op basis van de volgende parameters:
Drainagelijn open voor de atmosfeer, dus matrische zuiging s = ua = 200 kPa.
Start de automatische diffuse luchtspoelinstallatie; registreer de veranderingen in volume totdat de afvoer is gestabiliseerd (zuiggewicht).

CRS-consolidatietest

In de software selecteert u “CRS consolidation module”.
Stel een constante spanningsgraad in (bijv. 0,01 mm/min).
Stel de maximale asspanning (bv. 20%) of maximale askracht (afhankelijk van de modelcapaciteit) in.
De test wordt gestart: de laadkolom beweegt zich met een constante snelheid naar beneden, waarbij continue belasting wordt toegepast.
De software registreert in realtime de askracht, de asverschuiving, de veranderingen in volume, de poredruk en de tijd.
Grafieken van de spannings-afspanningscurve en de poredruk-afspanningscurve.

Stopstand

Automatisch stoppen wanneer de vooraf ingestelde belasting of maximale belasting wordt bereikt.

Ontmanteling en reiniging

Uitladen, de luchtdruk van de poriën loslaten, het monster verwijderen, wegen en drogen om het eindwatergehalte te meten.
Reinig de consolidatiecel, de keramische schijf en de sensoren; laat het spoelapparaat de lijnen schoonmaken.

Gegevensverwerking

Op basis van de CRS-theorie berekent de software: coëfficiënt van consolidatie (Cv), compressieindex (Cc), preconsolidatiedruk (Pc) en coëfficiënt van doorlaatbaarheid (k) (indirect).
Grafieken e-log p-curve, Cv-σ′-curve, enz.
Genereert een testrapport.

Voor stapbelastingconsolidatie: instellen van een belastingvolgorde (bijv. 25, 50, 100, 200, 400, 800 kPa); bij elke belastingstap, registratie van de verplaatsing en de verandering van het volume in de tijd; software berekent Cv, av, enz.
Voor schommelconsolidatie: een constante belasting toepassen en de verplaatsing en de veranderingen in volume gedurende een lange periode registreren om de secundaire consolidatiecoëfficiënt Cα te analyseren.

Samenvatting:De BTU-1U/1UM zijn volledig automatische apparaten voor de consolidatie van onverzadigde bodem die voor de zuigregeling een astranslatie gebruiken en zijn uitgerust met een 1.5 MPa keramische schijf met hoge luchtinlaat en een automatische luchtdiffusie-spoelinstallatieHet 1U-model heeft een maximale asspanning van 800 kPa, terwijl het 1UM 3200 kPa bereikt.,CRL, creep en optionele temperatuurregeling (5-40 °C).De keuze moet gebaseerd zijn op de vereiste maximale normale spanning.: ondiepe onverzadigde bodems kiezen 1U, diepe of hoge-stress omstandigheden kiezen 1UM.
