Multifunctioneel consolidatieapparaat

Productomschrijving

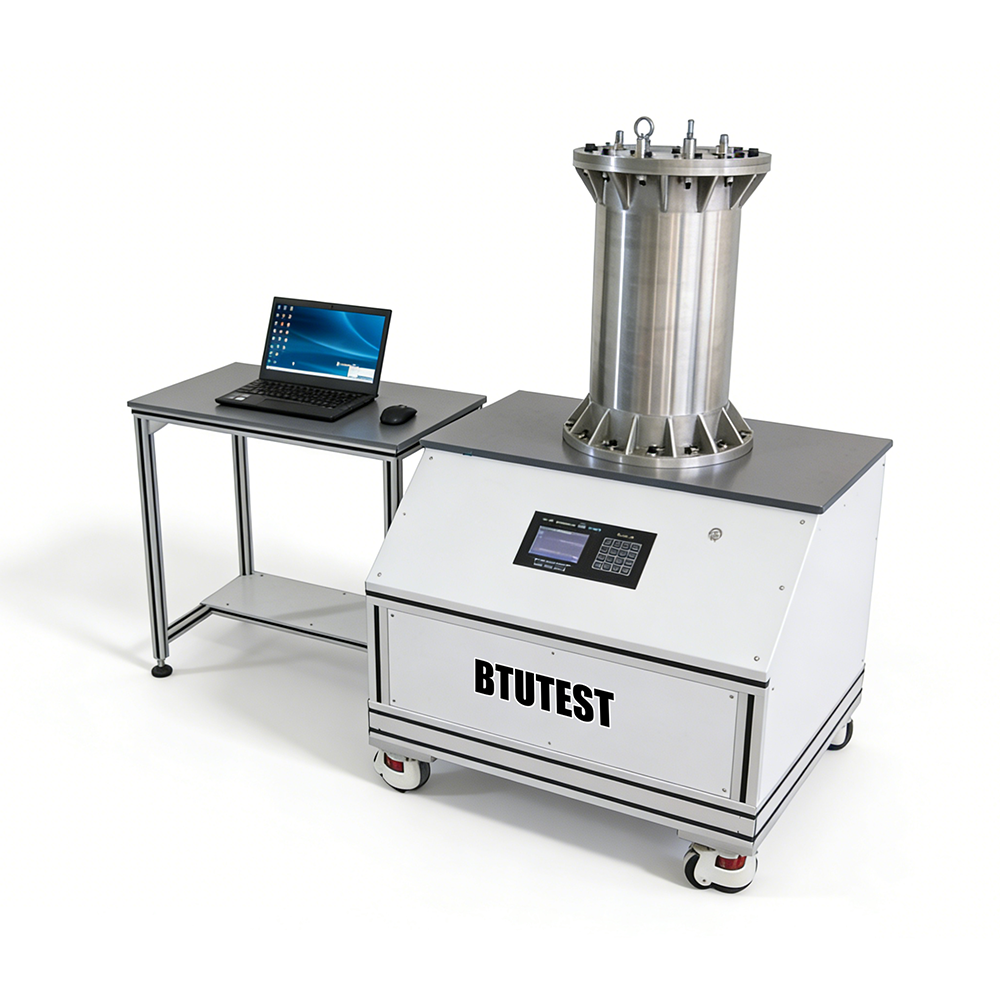

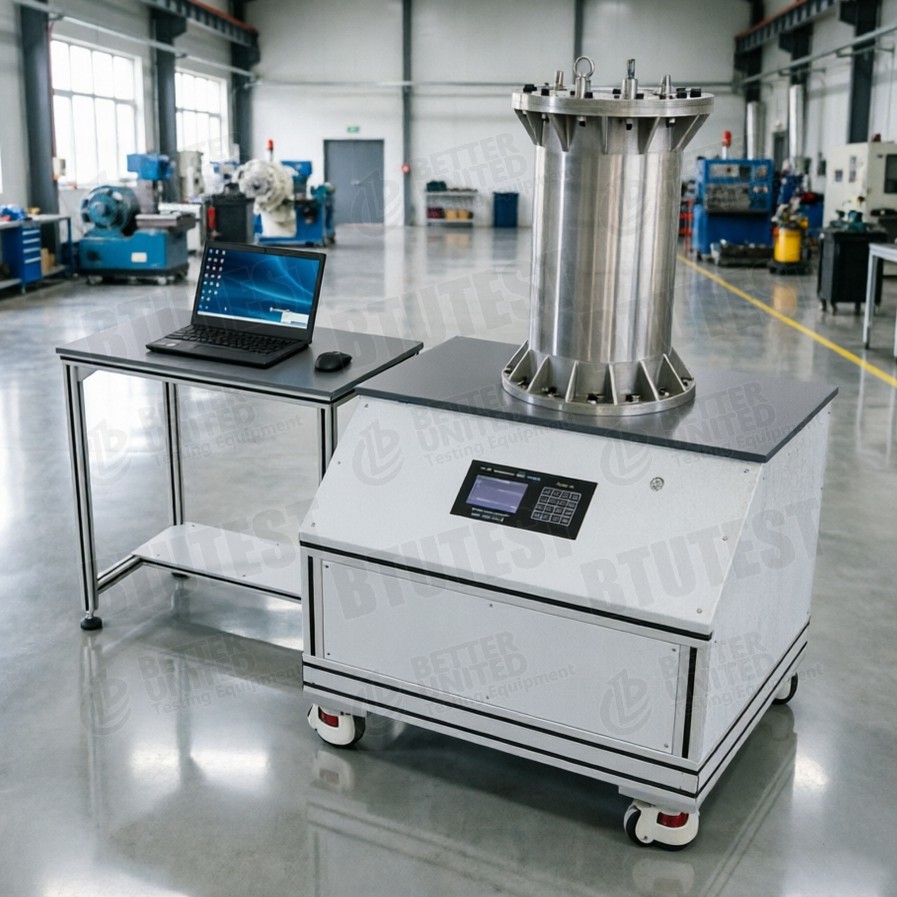

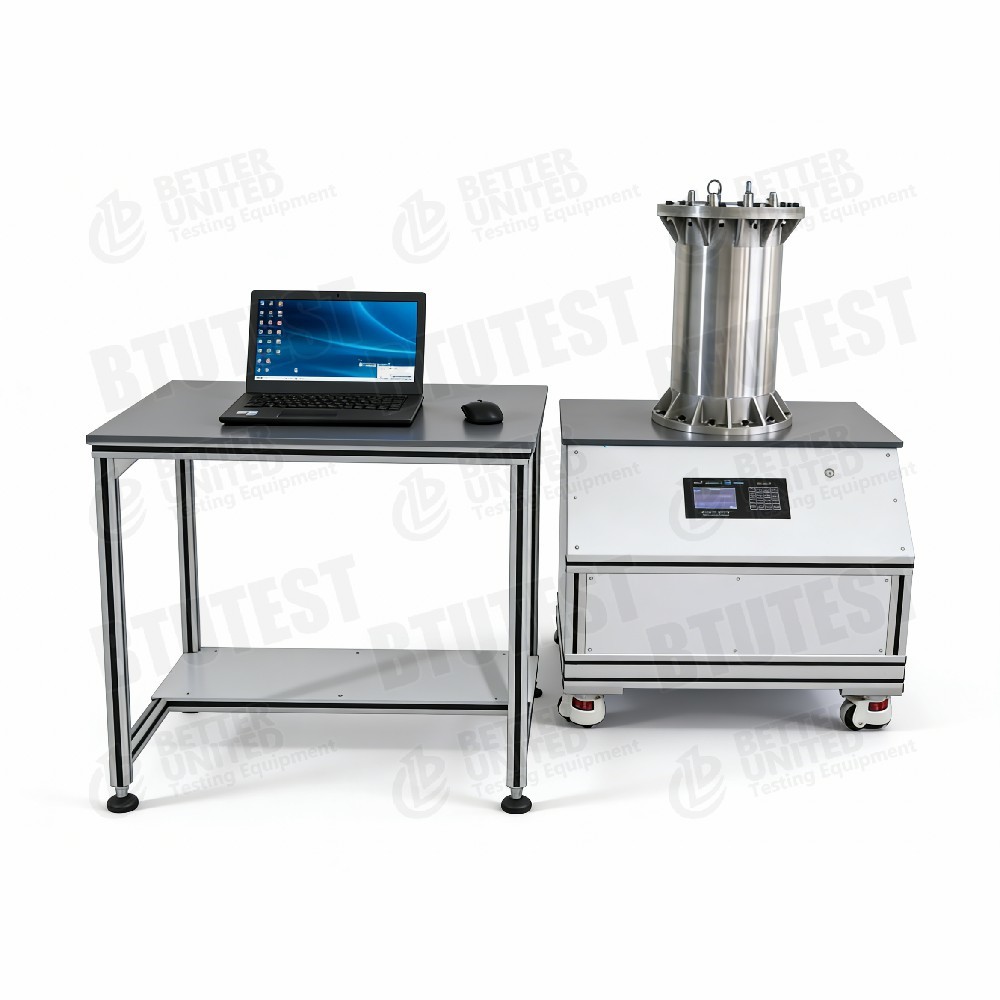

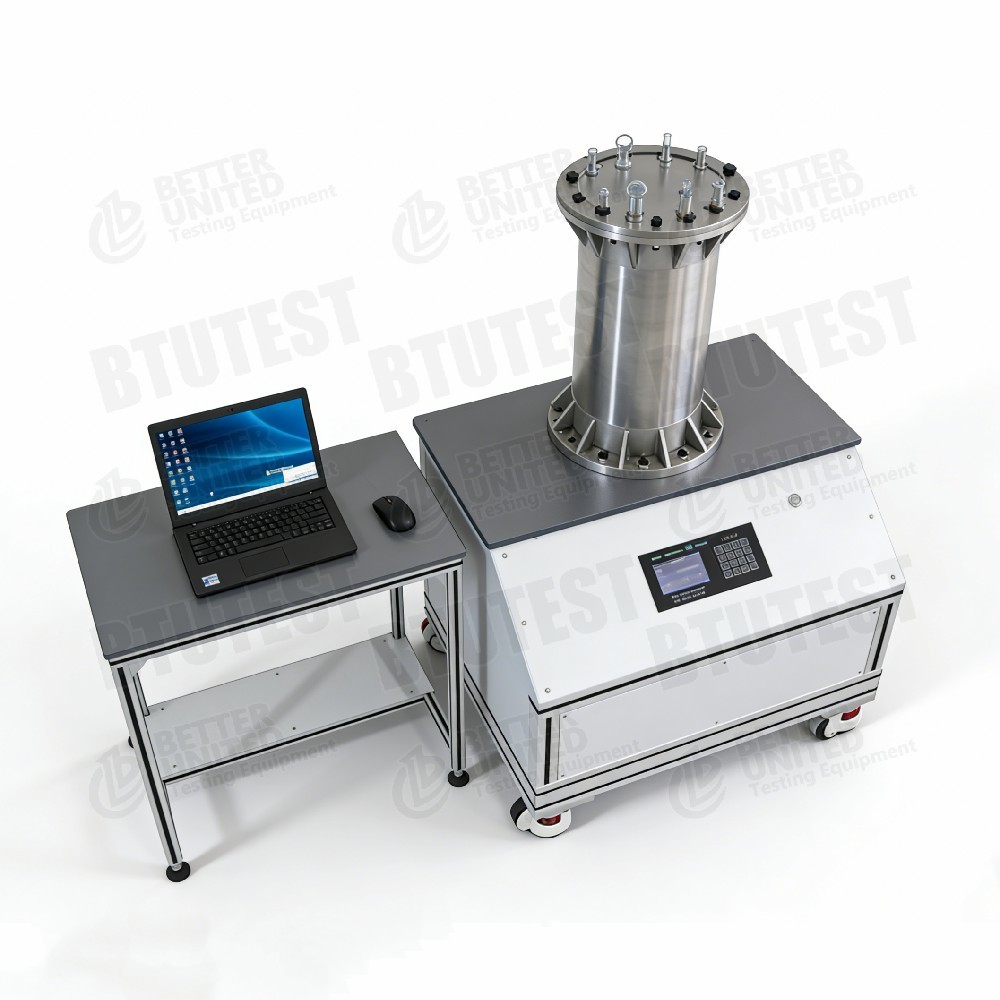

Model voor multifunctioneel monstervoorbereidings- en testsysteem (multifunctioneel consolidatieapparaat).BTU-CSA-3

Beschrijving

Deze apparatuur is eenmultifunctioneel monstervoorbereidings- en testsysteem (multifunctionele consolidatieapparatuur), modelBTU-CSA-3. Het wordt voornamelijk gebruikt voor het voorbereiden van homogene bodemmonsters en het uitvoeren van verschillende consolidatietests. Het systeem biedt uiterst nauwkeurige controle van spannings- en vervormingsomstandigheden, met een hoge mate van automatisering. Het gehele testproces kan computergestuurd worden via servobesturing, met real-time acquisitie en analyse van de oppervlaktecondities van het monster, de interne spannings- en rektoestand en de verdeling van de interne poriënwaterdruk. Belangrijkste functies:

• Bereiding van homogene grondmonsters
• Consolidatietest met stapsgewijs laden
• Consolidatietest met constante reksnelheid (CRS).
• Consolidatietest met constante laadsnelheid (CRL).
• Realtime meting van de poriënwaterdruk op meerdere posities

Testnormen (internationaal)

• ASTM D2435(Eendimensionale consolidatie van bodems)
• ASTM D4186(Constante snelheid van rekconsolidatie – CRS)
• ASTM D4546(Consolidatie laden-ontladen-herladen)
• ISO 17892-5(Consolidatietest)
• BS 1377-6(Consolidatietest)
• ASTM D698(Verdichtingstest – gerelateerd aan monstervoorbereiding)

De apparatuur kan voldoen aan de eisen van deze normen voor beladingscontrole, verplaatsingsmeting, waterspanningsmonitoring, etc.

Specificatie

Detail

• Multifunctionele integratie– Kan zowel homogene preparaten bereiden (bijvoorbeeld door verdichting of consolidatiegieten) als verschillende consolidatietests uitvoeren (stapbelasting, CRS, CRL).
• Groot exemplaarformaat– Drukcel Ø300 mm × 600 mm hoogte, geschikt voor grofkorrelige grond of grote exemplaren, waardoor kalkeffecten worden verminderd.
• Uiterst nauwkeurige servobesturing– Belasting, verplaatsing en snelheid worden servogestuurd met gesloten lus, nauwkeurigheid ±0,1% FS.
• Meting van de poriëndruk op meerdere posities– Poriëndruksensoren kunnen op verschillende hoogtes in de drukcel worden geïnstalleerd om de interne drukverdeling van het poriënwater te monitoren, wat handig is voor effectieve spanningsanalyses in verzadigde of onverzadigde bodems.
• Groot laadsnelheidsbereik– 0,00001–9 mm/min, geschikt voor kruip, langzame consolidatie en snelle belasting.
• Lange slag– 600 mm, waardoor grote vervormingsconsolidatie- of compressietests mogelijk zijn.
• Wateropvangtank– Capaciteit van 20 liter voor het verzamelen van drainage, waardoor het meten van volumeveranderingen wordt vergemakkelijkt.
• Flexibele controle– Kan worden bediend via een elektromagnetische schakelaar, software of LCD-paneel, waarbij rekening wordt gehouden met verschillende gebruikersvoorkeuren.
• Duurzaam materiaal– Drukcel van roestvrij staal 304, corrosiebestendig voor langdurig gebruik.

Sollicitatie

• Homogene preparaatvoorbereiding– Biedt uniforme, herhaalbare monsters voor daaropvolgende triaxiale tests, tests op het gebied van directe afschuiving, permeabiliteit enz.
• Grootschalige consolidatietests– Bepaal de consolidatiekarakteristieken van grofkorrelige bodems, gesteente, zachte rotsen, enz.
• CRS/CRL snelle consolidatie– Verkrijg snel consolidatieparameters, wat tijd bespaart.
• Onderzoek naar poriëndrukverdeling– Bestudeer de evolutie van de interne poriëndruk onder verschillende drainagerandvoorwaarden, waarbij de consolidatietheorie wordt geverifieerd.
• Kruip op lange termijn– Meet de vervorming en veranderingen in de waterspanning onder constante belasting om het secundaire consolidatiegedrag te analyseren.
• Milieu-geotechniek– Onderzoek naar het consolidatiegedrag van verontreinigde bodems, uitgestrekte bodems, etc.

Voordelen

• Hoge precisie– Controlenauwkeurigheid ±0,1% FS, voldoet aan onderzoeksvereisten.
• Groot formaat en lange slag– Proefstuk van Ø300×600 mm, slag van 600 mm, geschikt voor grote vervormingen en materialen met grote deeltjes.
• Multifunctioneel– Monstervoorbereiding + stapsgewijs laden + CRS + CRL + poriëndrukmeting op meerdere posities – alles in één systeem.
• Volautomatische servobesturing– Computerbesturing, real-time gegevensverzameling, automatische parameterberekening.
• Poriëndruk in meerdere posities– Maakt onderzoek mogelijk van de ruimtelijke waterspanningsverdeling, in tegenstelling tot conventionele metingen met één sensor.
• Wateropvangtank met grote capaciteit– 20 L, geschikt voor drainageopvang van grote exemplaren.
• Flexibele bediening– Paneeltoetsenbord + LCD + software, meerdere bedieningsopties.
• Robuuste constructie– Integraal laadframe, hoge stijfheid, lage trillingen.

Wat te kiezen

Selecteer deze apparatuur of vergelijk met andere modellen op basis van testvereisten:

Processtroom

Voorbeeld:Homogene preparaatvoorbereiding + CRS-consolidatietest (met poriëndrukmeting op meerdere posities)

• Voorbereiding van monsters
  • Meng de grond om het watergehalte te bepalen en plaats deze in lagen in de drukcel (Ø300×600 mm).
  • Gebruik het servolaadsysteem om elke laag te compacteren om de droge dichtheid te bereiken, waardoor een homogeen monster ontstaat.
  • Plaats tijdens de voorbereiding poriëndruksensoren op verschillende hoogtes (bijvoorbeeld op 1/4, 1/2, 3/4 van de monsterhoogte).

• Installatie en afdichting
  • Installeer de bovenkap, sluit de laadzuiger, verplaatsingssensor en meerkanaals poriëndruksensoren aan.
  • Sluit de afvoerleidingen aan op de wateropvangtank (20 L).
  • Als verzadiging vereist is, voer dan vacuümverzadiging of tegendrukverzadiging uit.

• Testparameters instellen
  • Selecteer in de software “CRS-consolidatiemodule”.
  • Stel een constante reksnelheid in (bijvoorbeeld 0,01 mm/min).
  • Stel de maximale axiale rek in (bijv. 20%) of maximale axiale belasting (30 kN).
  • Stel het data-acquisitie-interval in (bijvoorbeeld 1 seconde).

• Start de test
  • Het servolaadsysteem duwt de zuiger met een constante snelheid naar beneden.
  • De software registreert in realtime de axiale belasting, axiale verplaatsing, waterspanningen op meerdere posities en de tijd.
  • Tekent spanning-rek-curve en poriëndruk-rek-curven voor elke sensor.

• Stop conditie
  • Stopt automatisch wanneer de vooraf ingestelde belasting of maximale belasting wordt bereikt.

• Demontage en reiniging
  • Ontladen, monster verwijderen, eindwatergehalte meten.
  • Reinig de drukcel, poriëndruksensoren, leidingen en wateropvangtank.

• Gegevensverwerking
  • Op basis van de CRS-theorie berekent de software de algehele consolidatiecoëfficiënt Cv (met behulp van de gemiddelde of bodemporiedruk).
  • Vergelijk de poriedrukreacties op verschillende hoogten om de dissipatiepatronen van de poriedruk te analyseren.
  • Bereken de compressie-index Cc, pre-consolidatiedruk Pc, enz.
  • Exporteer gegevens en genereer een testrapport.

Voor stapsgewijs consolideren: Stel een belastingsvolgorde in (bijv. 50, 100, 200, 400, 800 kPa); registreer de verplaatsing en poriëndruk in de loop van de tijd bij elke belastingsstap.
Alleen voor monstervoorbereiding: Gebruik het verdichtingsprogramma om lagen te verdichten zonder een consolidatietest uit te voeren.

Samenvatting:De BTU-CSA-3 is een multifunctioneel monstervoorbereidings- en testsysteem (multifunctioneel consolidatieapparaat) dat de homogene monstervoorbereiding integreert met verschillende consolidatietests. Het beschikt over een groot preparaatformaat (Ø300×600 mm), axiale belasting tot 30 kN, slag van 600 mm, en ondersteunt stapsgewijze belasting, CRS, CRL en realtime poriedrukmeting op meerdere posities. De regelnauwkeurigheid is ±0,1% FS, met volledig automatische servo-closed-loop-regeling. Het is geschikt voor het bestuderen van de consolidatiekenmerken van grofkorrelige bodems, gesteente en grote exemplaren, en voor het voorbereiden van homogene monsters. Bij de selectie moet rekening worden gehouden met het vereiste draagvermogen, de monstergrootte en de behoefte aan poriëndrukmeting op meerdere posities. Voor routinematige consolidatietests op klein formaat kan een kleinere consolidometer kosteneffectiever zijn.
