Triaxiaal apparaat

Productomschrijving

Triaxiaal apparaat

1Beschrijving.

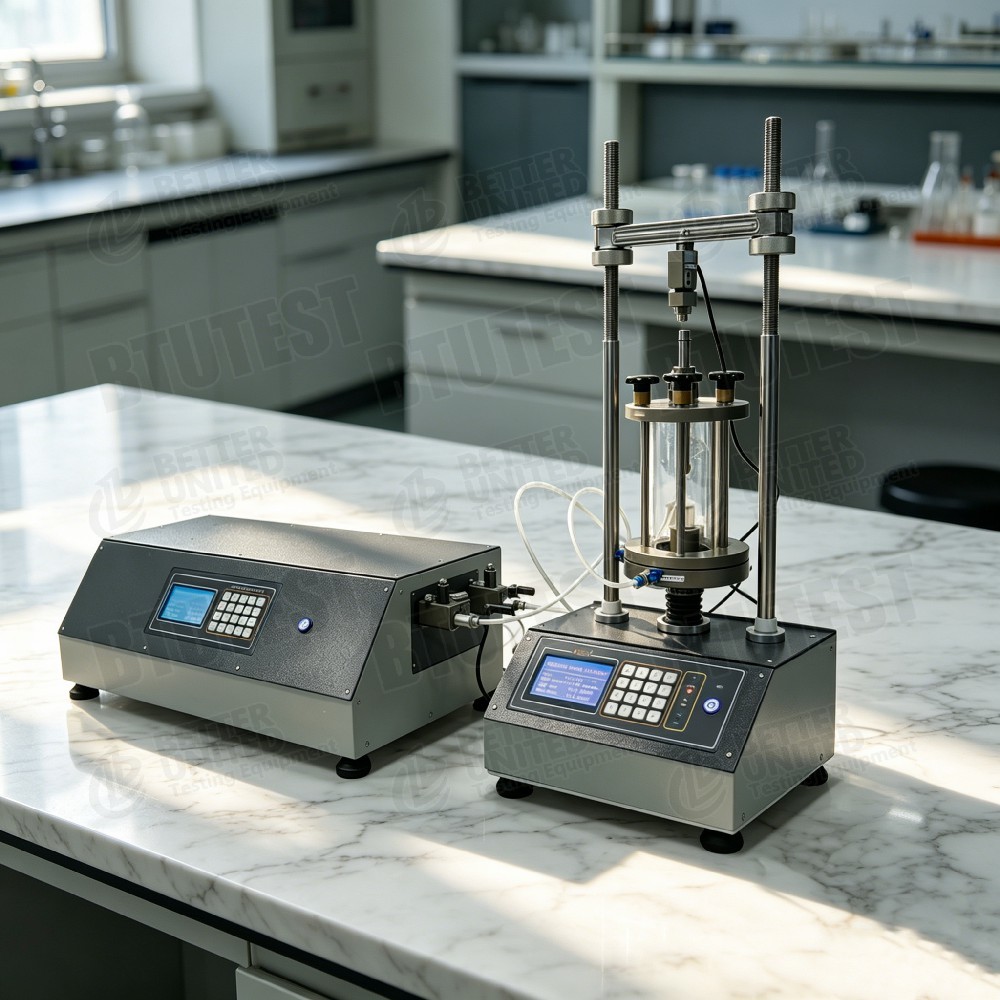

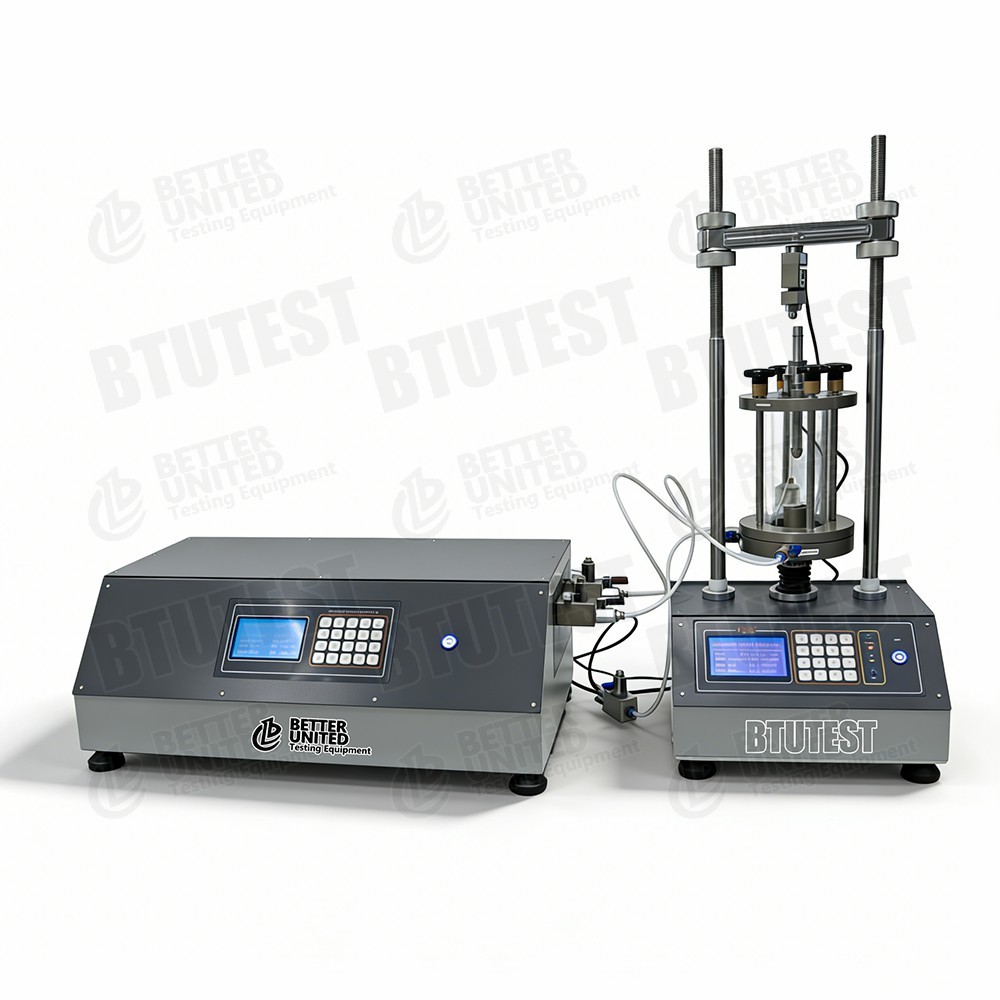

Deze apparatuur is eenVolledig automatisch drie-assig apparaat (BTU's-TTS-serie), voor de modellen TTS-1, 3, 6, 10 en 20. Het wordt hoofdzakelijk gebruikt voor triaxiale compressieproeven in geotechnische proeven, waarbij standaardproeftypen zoals Unconsolidated Undrained (UU) worden ondersteund,Geconsolideerde ongedrogde (CU)Het systeem is uitgerust met hoogprecisievolume regelaars (cel/backpressure) en biedt optionele professionele testmodules (bijv. k0-consolidatie, spanningspad,coëfficiënt van de reactie van de ondergrens, elastische modulus, enz.), waardoor volledig automatische besturing en gegevensverzameling mogelijk zijn.

2. Testnormen

• ASTM D7181(Consolideerd gedraineerde triaxiale compressieproef)
• ASTM D4767(geconsolideerde ongedrogde triaxiale compressieproef)
• ASTM D2850(niet-geconsolideerde niet-afgeleide triaxiale compressieproef)
• BS 1377(Britse normen voor bodemonderzoek)
• SL 237-1999(Chinese specificatie voor bodemonderzoek)

Optionele modules (bv. k0, elastische modulus) kunnen overeenkomstigeASTMofJGSde normen.

3Specificatie (parameter)

4Detail (technische details)

• Trekfunctie: TTS-10 vermeldt expliciet "Max. trekkracht 100 kN", wat aangeeft dat dit model tweerichtingsbelastingen (compressie en spanning) ondersteunt, geschikt voor trek- of cyclische belastingtests.
• Brede snelheidsbereik van het scheeren: TTS-3 en TTS-6 bieden een maximale scheersnelheid van 20 mm/min voor snelle sterkteproeven, terwijl een minimum van 0,00001 mm/min geschikt is voor kruip-/rheologische studies.
• Volumecontrollers: Onafhankelijke cel- en tegendrukregelaars, druk 2 ‰ 3 MPa, volume 60 ‰ 100 ml, geschikt voor het verzadigen en onder druk zetten van kleine tot middelgrote monsters.
• Rich software modules: Naast standaard UU, CU, CD zijn er ook optionele modules voor k0-consolidatie, spanningspad, coëfficiënt van de zijdelingse aarddruk in rust, coëfficiënt van de onderlaagreactie, snijmodulus,elastische modulus (Duncan-Chang-model), enz.

5. Toepassing

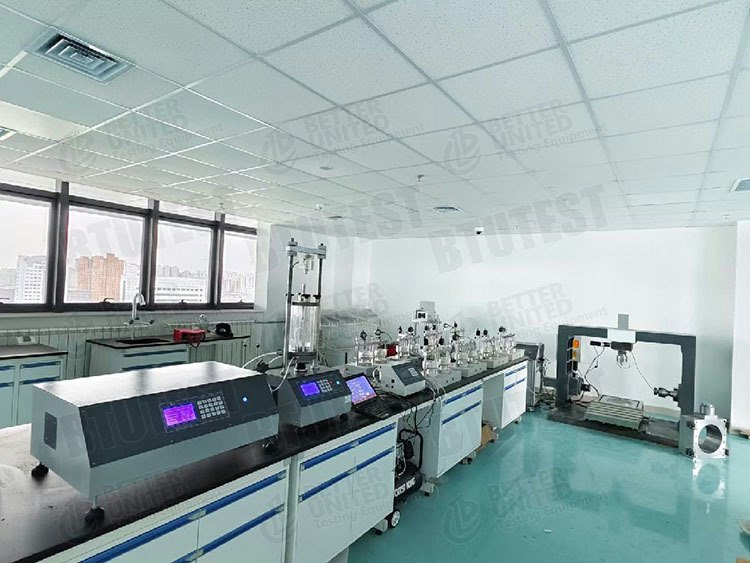

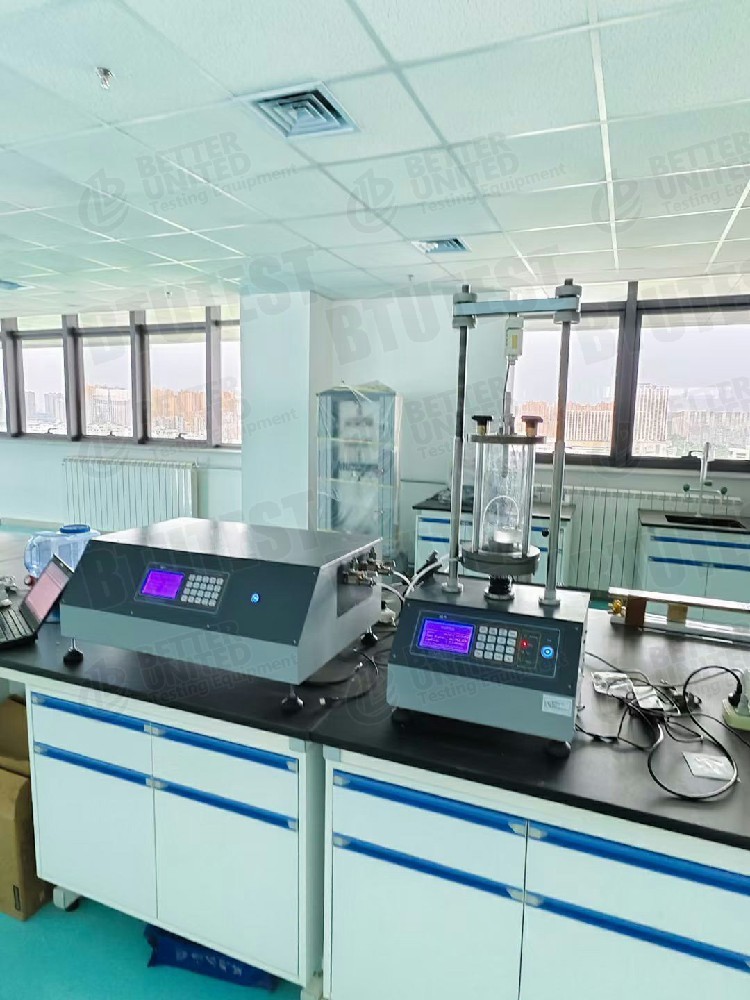

• Onderwijs- en onderzoekslaboratoria: routinematige geotechnische triaxiale testinstructie
• Grondslag- en subgraadtechniek: bepaling van de parameters van de snijsterkte (c, φ)
• Ontgravings- en hellingsstabiliteitsanalyse: sterkteparameters onder verschillende drainageomstandigheden
• Onderzoek van zachte bodems en speciale bodems: optionele modules voor de coëfficiënt van de zijdelingse aarddruk in rust, coëfficiënt van de ondergrensreactie, moduluskenmerken
• Kalibratie van de parameters van het geotechnische model: bv. Duncan-Chang model E en B waarden

6Voordelen

• Volledig automatische werking: van verzadiging, consolidatie tot snijden: volledig geautomatiseerde controle en registratie
• Tensilefunctie (TTS-10): ondersteunt trekproeven, breidt het toepassingsbereik uit
• Hoge maximale scheersnelheid (20 mm/min): geschikt voor snelle tests of belastingen met gereguleerde spanningen
• Rijke optionele modules: één apparaat kan worden uitgebreid voor verschillende geavanceerde tests zonder afzonderlijke apparatuur te kopen
• Kosteneffectief: omvat de kernvereisten van routinematige triaxiale tests, geschikt voor batchconfiguratie in onderwijs- of productie-testlaboratoria

7. Wat te kiezen (keuzegids)

8. Processtroom

Op basis van de standaardprocedures voor triaxiale tests en de functies van deze apparatuur is een typische testworkflow als volgt:

• Voorbereiding van het monster→ het grondmonster volgens afmetingen voorbereiden (bijv. Ø70×140 mm)
• Montage en verzadiging→ montage van het monster, aansluiting van de cellen/terugdrukcontrollers, uitvoering van de terugdruk verzadiging en B-controle
• Consolidatie (facultatief)→ isotrope consolidatie of k0-consolidatie (indien de module is uitgerust)
• Snijfase(gelijk aan het testtype worden geselecteerd):
  • UU: niet-geconsolideerd, niet-afgedroogd scheren
  • C.U.: geconsolideerd zonder afvoer met poredrukmeting
  • CD's: geconsolideerd gedraineerd met meet van de volumewijziging
  • Stresspad(optioneel module)
  • Test van de elastische/scheermodule(facultatief)
• Verzameling van gegevens→ registreert automatisch de askracht, verplaatsing, poriëndruk, volumeverandering, celdruk, tegendruk
• Naverwerking→ software genereert Mohr cirkels, spannings-afspanningscurves, sterkteparameters (c, φ)
• Aanvullende procedures voor facultatieve module→ bv. coëfficiënt van de ondergrondreactietoets, coëfficiënt van de zijdelingse aarddruk bij rusttoets, uitgevoerd volgens overeenkomstige specificaties
