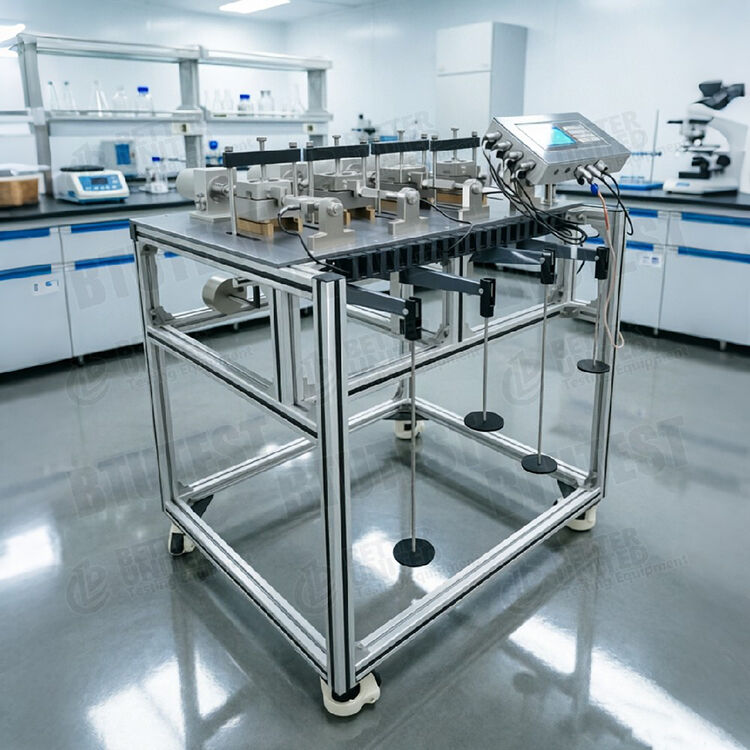

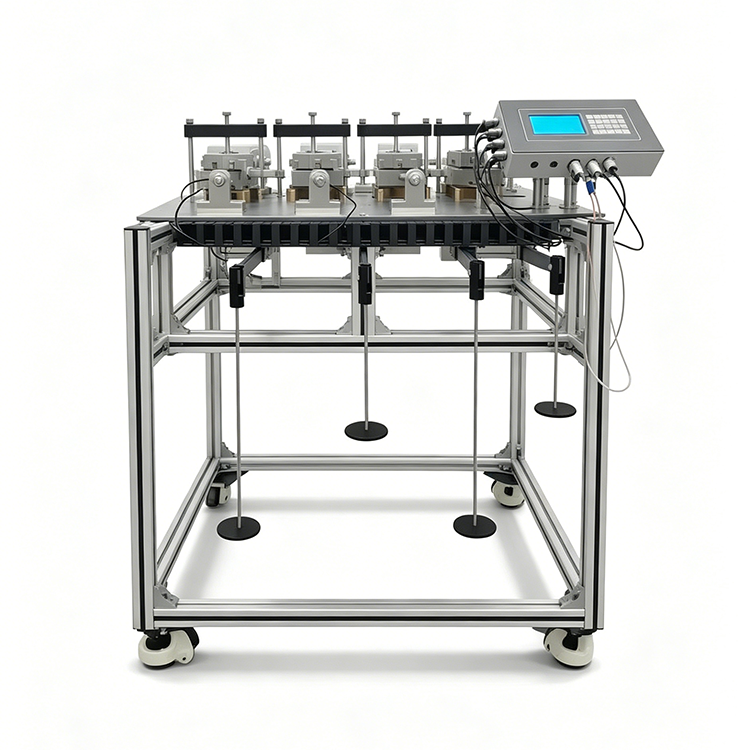

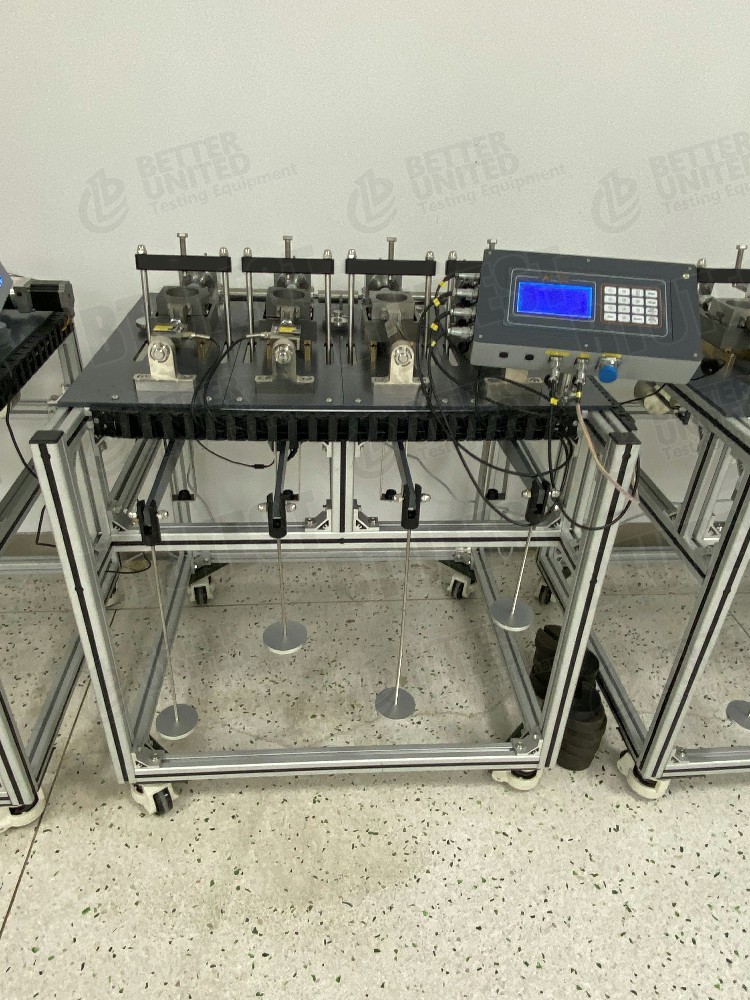

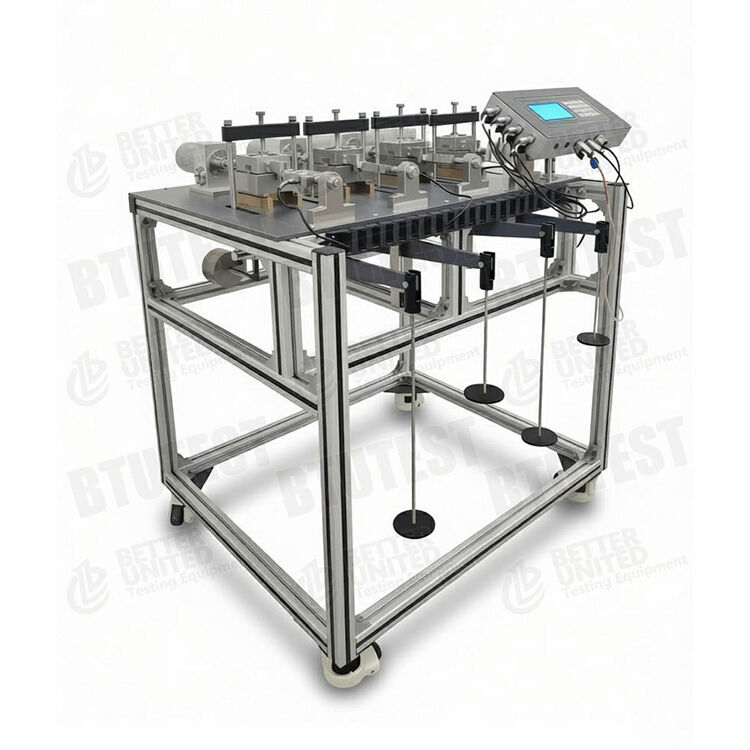

Direct afschuivingsapparaat met vier eenheden

Productomschrijving

Direct scheerapparaat met vier eenheden

Modellen:BTU-DDS-4 /BTU's-DDS-4A /BTU's­DDS‐4Q

Beschrijving

Deze serie bestaat uit:toestellen voor het rechtstreeks snijden met vier eenhedenDeze methoden worden gebruikt voor de bepaling van de snijsterkteparameters (interne wrijvingskant φ en cohesie c) van bodems.

·BTU's-DDS-4: Basisapparaat voor directe scheer met vier eenheden (handmatige registratie of externe meterlezing).

·BTU's­DDS‐4A: Vier eenheden automatisch gegevensverzamelingsapparaat, voorzien van een gegevenslogger en Windows-software voor automatische gegevensverzameling en -verwerking.

·BTU's­DDS‐4Q: Automatische rechtstreekse scheerapparatuur van vier eenheden met pneumatische belasting (vervangt hefboombelasting) en geavanceerde bediening.

Gemeenschappelijke kenmerken:

· Grootte van het monster: Φ61,8 mm × H20 mm (standaard snijring).

· Scheringssnelheid: 0,00001 6 mm/min, staploze aanpassing.

• Maximale scheerverplaatsing: 8 mm.

• Vier belastingcellen voor het meten van de horizontale scheerkracht.

· De belangrijkste verschillen tussen de modellen zijn de laadmethode, de besturingsmethode en de gegevensverzamelbaarheid.

Testnormen (internationaal)

·ASTM D3080(Standaardtestmethode voor directe scheerproef van bodems)

·ISO 17892‐10(Geotechnisch onderzoek  rechtstreekse snijproef)

·BS 1377-7(Britse norm  rechtstreekse snijproef)

·JGS 0561(Japanse testmethode voor directe scheer)

·Chinese GB/T 50123‐2019(Standaard voor bodemproefmethoden)

Alle drie de modellen kunnen voldoen aan de in de bovenstaande normen vastgestelde basisvereisten voor scheer snelheid, monstergrootte en normale spanningsbereik.

Specificatie

Opmerking: DDS‐4A en DDS‐4Q hebben beide automatische gegevensverzameling; het belangrijkste verschil is de laadmethode.

Detail

·Structuur van vier eenheden Vier scheerdozen kunnen gelijktijdig worden getest; elke scheerdoos meet de horizontale scheerkracht onafhankelijk via haar eigen belastingcel.

·Snij snelheid- 0,00001­6 mm/min continu verstelbaar, voor langzame scheer (0,02­0,05 mm/min) tot snelle scheer (0,8­1,2 mm/min) en ook geschikt voor cyclische scheer.

·Beladingscellen¢ Vervang traditionele testringen; leveren directe elektrische uitgang met een hoge nauwkeurigheid (± 0,1% FS), waardoor automatische gegevensverwerving wordt vergemakkelijkt.

·Maximale scheerverschuiving 8 mm Voldoet aan de standaardvereisten voor directe scheerproeven (meestal tot 6 mm of 10% van de diameter).

·Consolidatiedruk–

o DDS‐4 / 4A: hefboombelasting (12:1) met vaste drukstappen (0, 50, 100, 200, 300, 400 kPa) met behulp van gewichten.

o DDS‐4Q: Pneumatische belasting, continu verstelbaar van 25 tot 400 kPa, geen gewichtswisselingen nodig; alle tussenliggende drukwaarden toegestaan.

·ControlemethodeAlle modellen maken gebruik van een membraantoetsenbord + touchloos LCD-scherm (240×128) voor het instellen van scheervermogen, start/stop, enz.

·Gegevensverzameling (alleen DDS‐4A / 4Q)–

o Externe gegevenslogger verbonden met de 4 belastingscellen.

o Windows-software (BTU-acquisitie- en verwerkingssoftware) toont in real­time scheerkracht­verplaatsingskurven, bewaart automatisch gegevens, exporteert naar Excel.

o Postverwerkingsmodule: grafiek van de sterkte van de omhulsel op basis van piekversnellingspanningen bij verschillende normale spanningen en berekeningen van c en φ.

Toepassing

• Routine geotechnische proeven: bepaling van de snijsterkte van samenhangende bodems, slib, zand, enz.

· Stevigheidsanalyse van de helling: c- en φ-parameters.

• Beoordeling van de draagcapaciteit: geeft sterkteparameters voor het ontwerp van ondiepe en diepe funderingen.

· Vultechniek: kwaliteitscontrole van terugvulmaterialen.

· Onderwijzende laboratoria: universitaire laboratoriumcursussen bodemechanica.

· Onderzoekstoepassingen: cyclische scheertoetsen (sterkteafbraak bij cyclische belasting); pneumatisch belastingmodel (DDS-4Q) maakt het mogelijk om continu variabele normale spanning te simuleren op verschillende dieptes.

Voordelen

·Configuratie met vier eenheden- Vier verschillende normale spanningen gelijktijdig getest; vier keer de efficiëntie van een apparatuur met één eenheid.

·Breed bereik van trapsloze scheersnelheden️ Voldoet aan verschillende testnormen (langzame scheer, snelle scheer, cyclische scheer).

·Beladingscellen- Hoog nauwkeurigheid (0,1% FS), veel beter dan traditionele proefringen (typisch 1% FS).

·Verlenging van de lijn (DDS‐4/4A)Eenvoudig, betrouwbaar, geen stroom nodig, lage kosten.

·Pneumatische belasting (DDS‐4Q)- Continu verstelbare normale spanning, geen gewichtsverandering, simulatie van willekeurige drukpaden, hogere automatisering.

·Automatisch verkrijgen en verwerken (4A/4Q)- vermindert menselijke fouten, berekent automatisch c en φ, genereert rapporten, bespaart tijd.

·Lichte frame- aluminiumprofielconstructie (van het vorige document), corrosiebestendig, met rollen.

·Niet-aanraakscherm- Geschikt voor laboratoriumomgevingen (bestand tegen grond en water, kan met handschoenen worden bediend).

Wat te kiezen

Selecteer het model volgens de testvereisten:

Opmerking: Hoewel DDS‐4 later met een gegevenslogger kan worden geüpgraded, is het over het algemeen voordeliger om DDS‐4A of 4Q rechtstreeks te kopen.

Processtroom

Voorbeeld gebruikBTU's­DDS‐4A(hefboombelasting + automatische aankoop):

1.Voorbereiding van het monster

o Snijd ongestoorde grond of bereid opnieuw gevormde monsters voor met snijringen van Ø61,8×20 mm. Bereid ten minste 4 monsters voor (voor 4 normale spanningsniveaus, bv. 50, 100, 200, 400 kPa).

o Verzadigen (in te weken) indien nodig of het natuurlijke watergehalte behouden.

2.Installatie van exemplaren

o Plaats de ring met het monster in het onderste scheervak en lijnt deze met het bovenste vak.

Installeer poreuze steen en laadkolf.

o Plaats de hefboombelasting en oefen gewichten uit overeenkomstig de normale streving (hefboomverhouding 12:1; berekenen van de vereiste massa).

3.Instelling van parameters

o Gebruik het LCD-scherm en het toetsenbord om de scheersnelheid in te stellen (bijv. 0,8 mm/min voor snelle scheersnelheid).

o Instelling van de snijverplaatsingsgrens (bv. 6 mm).

o In de verwervingssoftware, ID van het ingevulde monster, normale spanning, scheergraad, enz.

4.Begin met snijden.

o Start de motor om de scheerbox horizontaal te verplaatsen.

o Lastencellen meten continu scheerkracht; verplaatsingssensoren registreren verplaatsingen.

o Software toont real-time scheerspanningsverplaatsingscurves voor alle vier de kanalen.

5.Stopstand

o Wanneer de vooraf ingestelde scheerverplaatsing (bijv. 6 mm) wordt bereikt of de scheerspanning na een piek aanzienlijk daalt, stopt de motor automatisch (software kan de stoptandigheden instellen).

6.Herhaal of ga door.

Verwijder gewichten, haal monsters, schoon schaardozen.

o De vier eenheden worden gelijktijdig uitgevoerd: vier verschillende normale spanningsonderzoeken worden parallel uitgevoerd (verondersteld dat de controle onafhankelijk is, meestal allemaal tegelijkertijd).

7.Gegevensverwerking

De software registreert automatisch de piekversnelling voor elk monster.

o Invoer van de vier normale spanningen (σ) en de bijbehorende piekversnelling.

o De software schetst automatisch τ­σ-verspreidingspunten, past ze in een rechte lijn, berekent de cohesie c (snijpunt) en de interne wrijvingskant φ (hoek).

o Geproduceerd een testrapport (inclusief curves, c, φ waarden) en kan worden geëxporteerd naar Excel.

8.Schoonmaak en onderhoud

o Schoon scheren, ladingcellen, poreuze stenen.

o Controleer hefboom- en aandrijvingselementen; los gewichten uit wanneer ze lang niet worden gebruikt.

VoorDDS‐4Q(pneumatische belasting):

· Geen handmatige toevoeging van gewichten nodig, de gewenste normale druk wordt via een drukregelaar ingesteld (bijv. eventuele waarden zoals 30, 60, 120, 240 kPa, enz.).

· De stap van “gewicht aanbrengen” wordt vervangen door “luchtdruk instellen en stabiliseren”.

· Alle andere stappen zijn hetzelfde als voor DDS‐4A.

SamenvattingDe BTU-DDS-4/4A/4Q-serie biedt een complete productlijn van handmatige basiswerking tot volledig automatisch pneumatisch laden.de DDS‐4A biedt de beste kosten-prestatieverhouding met automatische verwerving, en de DDS‐4Q is ideaal voor geavanceerd onderzoek waarbij continu variabele normale spanning vereist is.en de voorkeursmethode voor normaal laden.
