Automatisch resterend direct afschuifapparaat

Productomschrijving

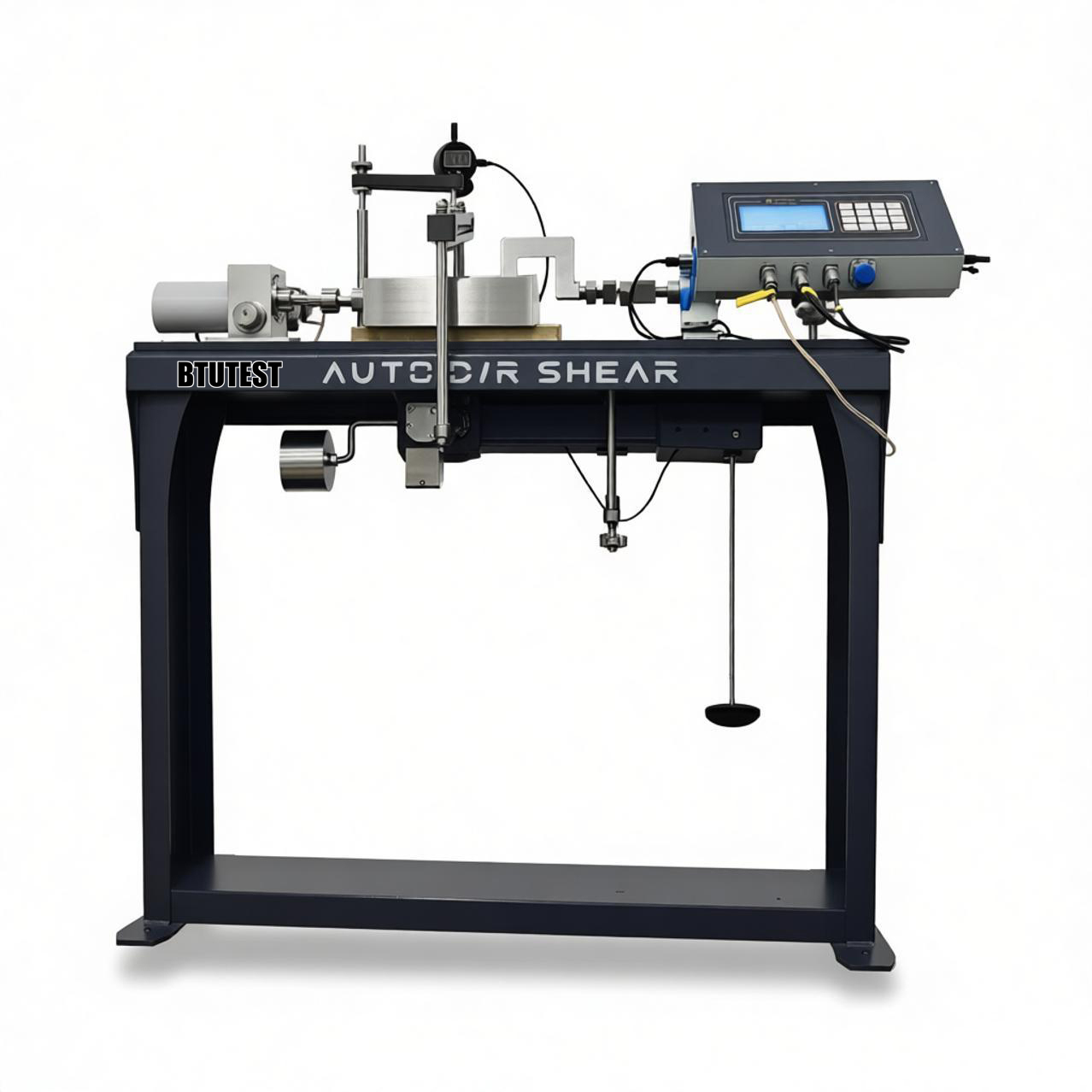

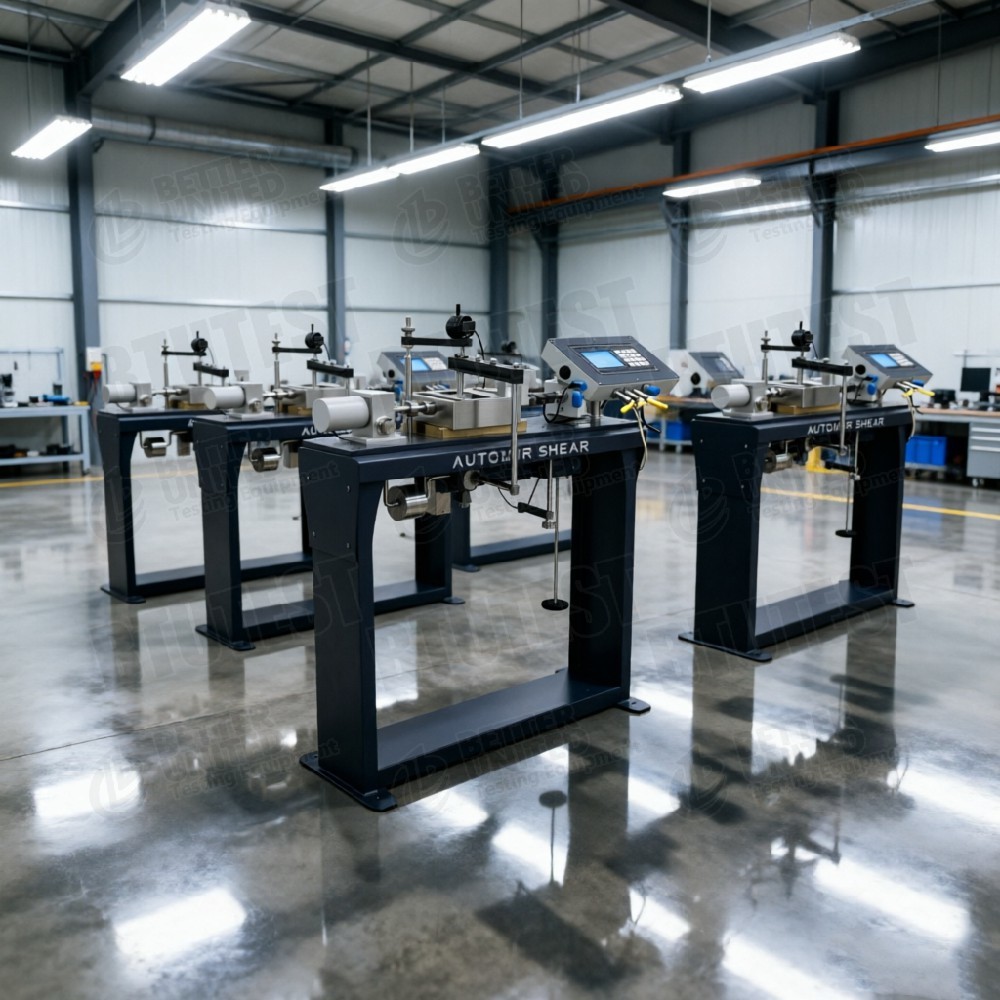

Volledig automatisch apparaat voor het direct scheeren met restmateriaalBTU's-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Beschrijving

Deze serie bestaat uit:volledig automatische apparaten voor het rechtstreeks snijden met restmateriaalmet behulp van een microprocessor-gestuurd aandrijfsysteem en een bedieningsinput op het toetsenbord; de voordelen zijn onder meer de mogelijkheid om de testsnelheid te pauzeren en opnieuw in te stellen, computerbesturing via USB 3.0-interface,door de exploitant programmeerbare snelheid en functiesDe snelle terugkeer naar de oorspronkelijke positie biedt een handige manier om de scheerbox opnieuw in te stellen bij het starten van een nieuwe test of het voortzetten van een restscheerproef.

Tot de modellen behoren:

• BTU's-DDS-10: British Standard rechtstreeks scheerapparaat (hefbelasting)
• BTU's-DDS-5: American Standard rechtstreeks snijapparaat (hefbelasting)
• BTU's- DDS-5F.: Volledig automatisch residuele rechtstreekse scheerapparaat (5 kN)
• BTU's-DDS-10F.: Volledig automatisch residuele directe scheerapparaat (5 kN? de tabel toont 5 kN, maar het model suggereert 10 kN ­ controleer bij de fabrikant)

Hoofdfuncties:

• Standaardconsolidatie, standaardscheer, snelle scheer, cyclische scheer, reologische directe scheer
• Facultatief interface wrijvingstestmodule en temperatuurregelmodule

Testnormen (internationaal)

• British Standard (BTU's-DDS-10): Voldoet aanBS 1377
• Amerikaanse standaard (BTU's-DDS-5): Voldoet aanASTM D3080
• Volledig automatische restmodellen (DDS-5F / 10F): kan voldoen aan zowel de Britse als de Amerikaanse normen, alsmede aan de testnormen voor residuele sterkte, zoalsASTM D7608,ASTM D6467(bevestigen bij de fabrikant).

Andere relevante normen:

• ISO 17892-10(directe snijproef)
• AASHTO T-236
• EN 1997-2(Eurocode 7)

Specificatie

Opmerking: Hoewel de modellenamen BTU-DDS-10F ¢ 10F ¢ bevat, wordt in de tabel nog steeds de normale kracht en de horizontale scheerkracht als 5 kN vermeld ¢ dit kan een typfout zijn;Controleer bij de fabrikant of de werkelijke specificaties.

Detail

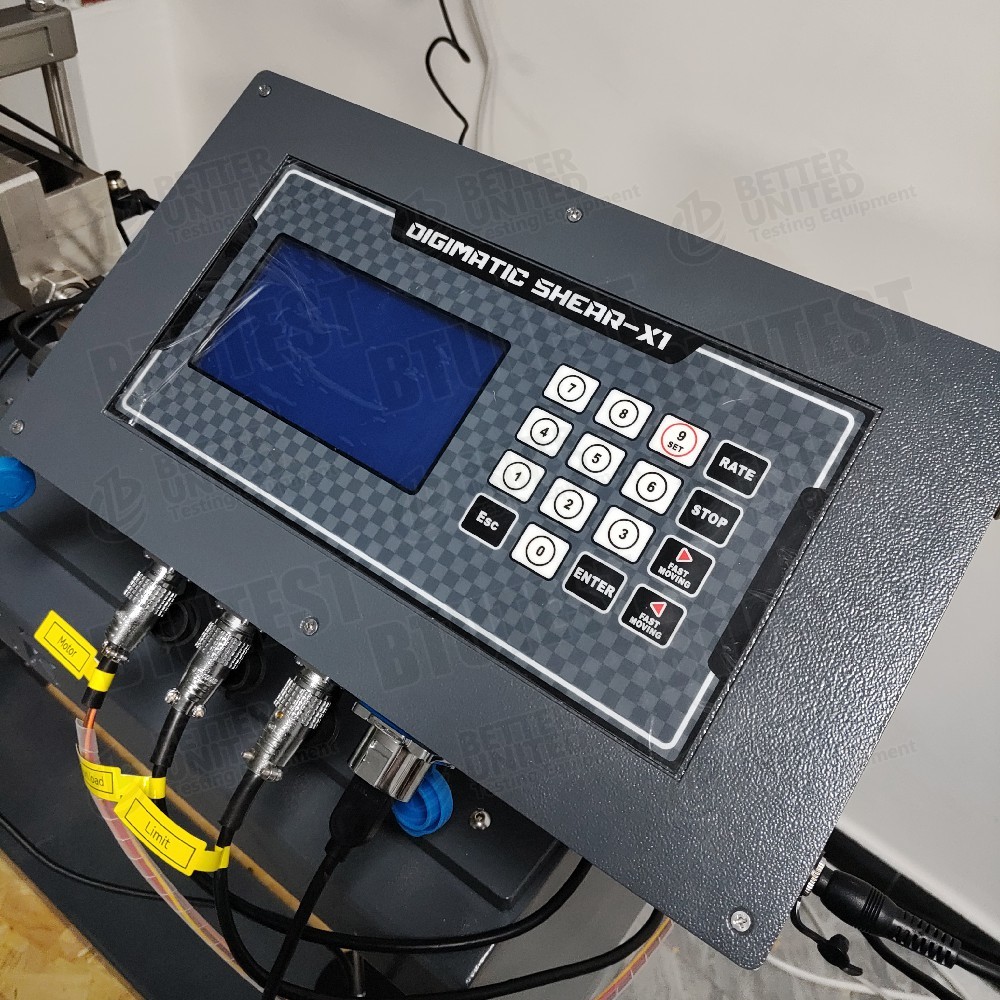

• Beheersysteem voor microprocessors- Programmeerbare testsnelheid, pauze, reset; USB 3.0-communicatie met de computer.
• Snelle terugkeer naar de oorspronkelijke positie Automatisch terugbrengen van de scheerbox naar de uitgangspositie na een test of tijdens restscheer, waardoor het gemak wordt verbeterd.
• Dual-standard compatibiliteitDe Britse standaard (DDS-10) gebruikt vierkante exemplaren (60×60 of 100×100 mm); de Amerikaanse standaard (DDS-5) gebruikt ronde exemplaren (Φ61.8×20 mm).
• Volledig automatische restmodellen (DDS-5F/10F)- Servo-sluitloopbelasting, automatische scheren voor de test van de resterende sterkte.
• Verhoging van de hefboombelasting (DDS-10/5)- Traditionele gewichtbelasting, eenvoudig en betrouwbaar, maar vereist handmatige gewichtswijzigingen.
• Breed snijbereik¥ 0,00001 ¥ 9,99999 mm/min, voor langzame tot snelle scheer.
• Grote scheerverplaatsing- tot 25 mm, veel groter dan de conventionele directe scheer (6-8 mm), geschikt voor de test van de reststerkte die een grote verplaatsing vereist.
• Facultatieve module Ruisvlakfrequentie (grondstructuur, geosynthetische stoffen) en temperatuurregeling (bereik moet worden bevestigd).
• Software-modules- Standaardconsolidatie, standaardscheer, snelle scheer, cyclische scheer, reologische directe scheer, enz.

Toepassing

• Beproeving van de reststerkte Bepaal de restscheersterkte (cr, φr) van de gletscherende bodem, de breuk, enz. bij grote verplaatsingen.
• Conventioneel direct snijproef- Snelle scheer, geconsolideerde scheer, langzame scheer om maximale sterkte te krijgen.
• Cyclische scheer- Simulatie van de sterktevermindering bij aardbeving of golfbelasting.
• Rheologische directe scheer Onderzoek van het langdurig kruipgedrag van de bodem.
• Interface wrijvingMet optionele module, testgrondbeton, grondgeomembraan, enz., grensvrijheidshoeken.
• Temperatuurgecontroleerde testsMet een optionele temperatuurmodule, onderzoek van de effecten van de temperatuur op de snijsterkte.
• Naleving van internationale normen¢ Voldoet aan BS 1377 en ASTM D3080, geschikt voor binnenlandse en internationale projecten.

Voordelen

• Naleving van meerdere normen- Speciale Britse en Amerikaanse standaardmodellen, plus algemene volledig automatische restmodellen.
• Grote scheerverschuiving (25 mm) Beter geschikt voor de test van de reststerkte dan de conventionele directe scheer (6-8 mm).
• Volledig automatische servo-sluitlus (F-modellen)- Automatisch scheren zonder handmatige ingreep, precieze controle van de spannings-/spanningsweg.
• Breed snijbereik¥ 0,00001 ¥ 9,99999 mm/min stapsloos, van kruip naar snelle scheer.
• USB 3.0-interface¢ Hoogsnelheidsgegevensoverdracht, afstandsbediening.
• Vinnige terugkeerfunctie¢ Verbetert de efficiëntie, met name bij het meerfasig scheren van residuen.
• Modulaire software Consolidatie-, scheer-, cyclische en reologische modules kunnen indien nodig worden gecombineerd.
• UitbreidbaarheidOptioneel interface wrijvings- en temperatuurregelmodules.

Wat te kiezen

Selecteer het model op basis van de testvereisten:

Opmerking: het belangrijkste verschil tussen DDS-5F en DDS-10F kan zijn in de monstergrootte (DDS-5F voor ronde Amerikaanse exemplaren, DDS-10F voor vierkante Britse exemplaren),maar de tabel is onduidelijk bevestig bij de fabrikant.

Processtroom

Voorbeeld:Test van de residuele sterkte op verzadigde klei (reciprocating shear) met behulp van de volledig automatische residuele directe scheerapparaat (BTU's-DDS-5F)

• Voorbereiding van het monster
  • Snij ongestoord of opnieuw gevormd kleiprobleem met behulp van een snijring van Φ61,8 × 20 mm; verzadig.
  • Het aanvankelijke watergehalte en de dichtheid worden gemeten.

• Installatie van exemplaren
  • Plaats het monster in het onderste scheervak, installeer het bovenste vak, poreuze stenen en laadplaat.

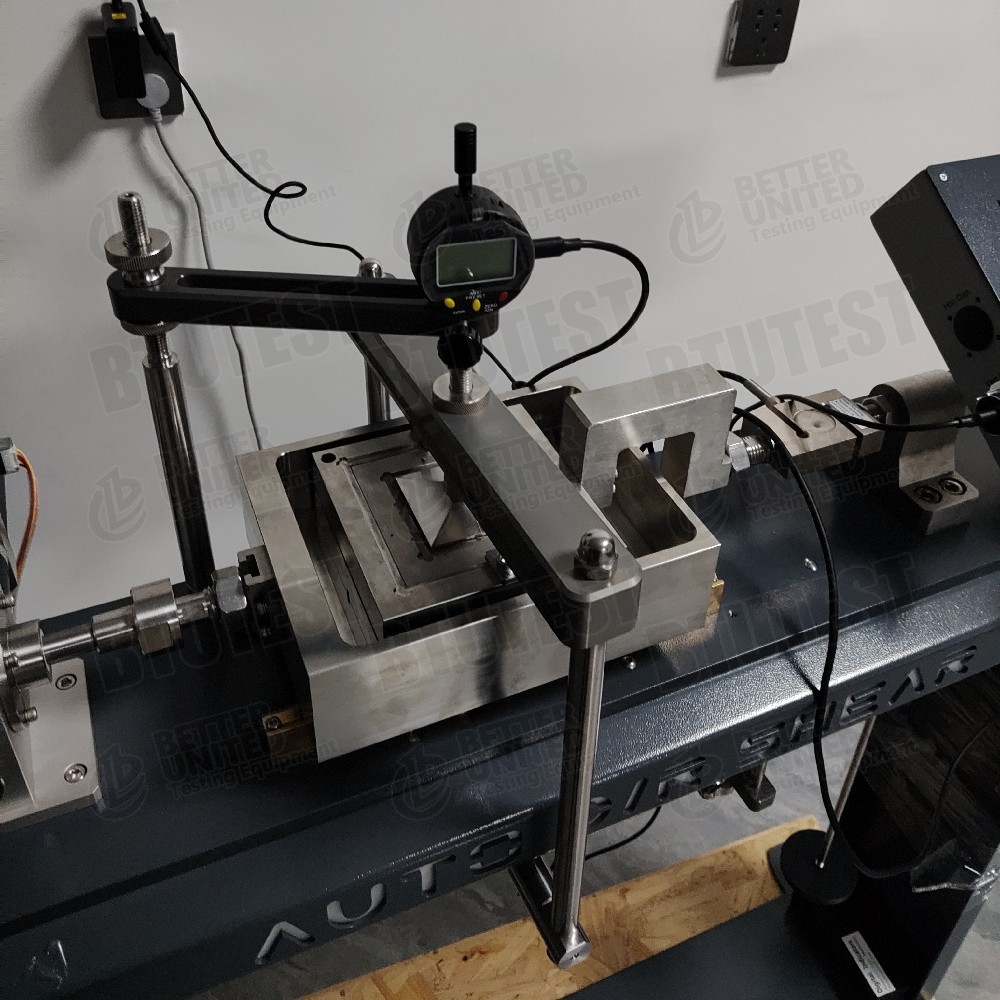

  • Plaats de scheerdoos in het kader van de rechtstreekse scheerbelasting, verbind de normale en horizontale laadstangen.
  • Installeer verplaatsingssensoren (horizontaal en verticaal).

• Gebruik normale spanning
  • De normalisatie van de doelspanning (bijv. 100 kPa) wordt uitgevoerd via het servo-gesloten-lus systeem.
  • Registreer de normale verplaatsing totdat de consolidatie stabiel is (afgeleide toestand).

• Instelling van scheerparameters
  • Selecteer “residuele snijmodule” of “reciprocatieve snijmodule”.
  • Stel de snij snelheid in (bijv. 0,5 mm/min).
  • Stel de snijverplaatsingsgrens naar voren (bijv. 10 mm).
  • Stel de grens van de verplaatsing van de omgekeerde scheerkracht in (bv. 10 mm) en het aantal cycli (bv. 5).
  • Selecteer de besturingsmodus: besturing van de belasting (typisch).

• Begin met het scheren.
  • Het horizontale servosysteem duwt de scheerbox naar voren; na het bereiken van de voorgrens gaat deze automatisch om.
  • De software registreert de scheerkracht, de verplaatsing en de tijd voor elke halve cyclus in realtime.
  • Grafiek van de snijstress-verplaatsingscurve (meerdere cycli).

• Stopstand
  • Stopt automatisch wanneer het vooraf ingestelde aantal cycli is voltooid of de scheerspanning is gestabiliseerd (residuele sterkte is bereikt).

• Ontmanteling en reiniging
  • Verwijder het monster, schoon de scheerbox.

• Gegevensverwerking
  • De software identificeert automatisch voor elke halve cyclus de piek- en de gestabiliseerde scheerspanning.
  • Voor tests bij verschillende normale spanningen wordt de reststerkte-omhulsel getekend om cr en φr te berekenen.
  • Maak een testrapport.

Voor hefboomladingsmodellen (DDS-10/5): Normale spanning wordt handmatig toegepast met behulp van gewichten; tijdens het snijden is handmatige registratie of een externe gegevenslogger vereist.

SamenvattingDeze serie biedt British Standard (vierkantig model), American Standard (ronde model) hefboombelasting directe scheerapparaten,alsmede volledig automatische servo-sluitlustoestellen voor directe scheer (5F/10F)De volledig automatische modellen ondersteunen voor de test van de reststerkte grote verplaatsingen.Alle modellen kunnen optioneel worden uitgerust met modules voor het controleren van de wrijving en de temperatuur op de interfaceDe selectie dient te worden gebaseerd op de vorm van het monster, de naleving van specifieke normen, de noodzaak van volledig automatische residuele snijproeven,en of een hogere scheerkracht (10 kN) vereist is.
