Temperatuurgecontroleerd apparaat met directe afschuiving

Productomschrijving

Temperatuurgecontroleerde serie apparaten met directe afschuiving

ModellenBTU-DDS-1FT / DDS-3FT / TRA-15FT

Beschrijving

Deze serie omvat drie temperatuurgecontroleerde directe afschuifapparaten voor het testen van grondafschuifkrachten onder verschillende temperatuuromstandigheden, specifiek voor conventionele temperaturen, bevroren grond en reststerktetests. De modellen zijn:

• BTU-DDS-1FT: Volautomatisch, temperatuurgecontroleerd apparaat met directe afschuiving (enkele unit, 0~90 ℃)
• BTU-DDS-3FT: Volautomatisch apparaat voor directe afschuiving van bevroren grond (enkele eenheid, -20 ~ 90 ℃)

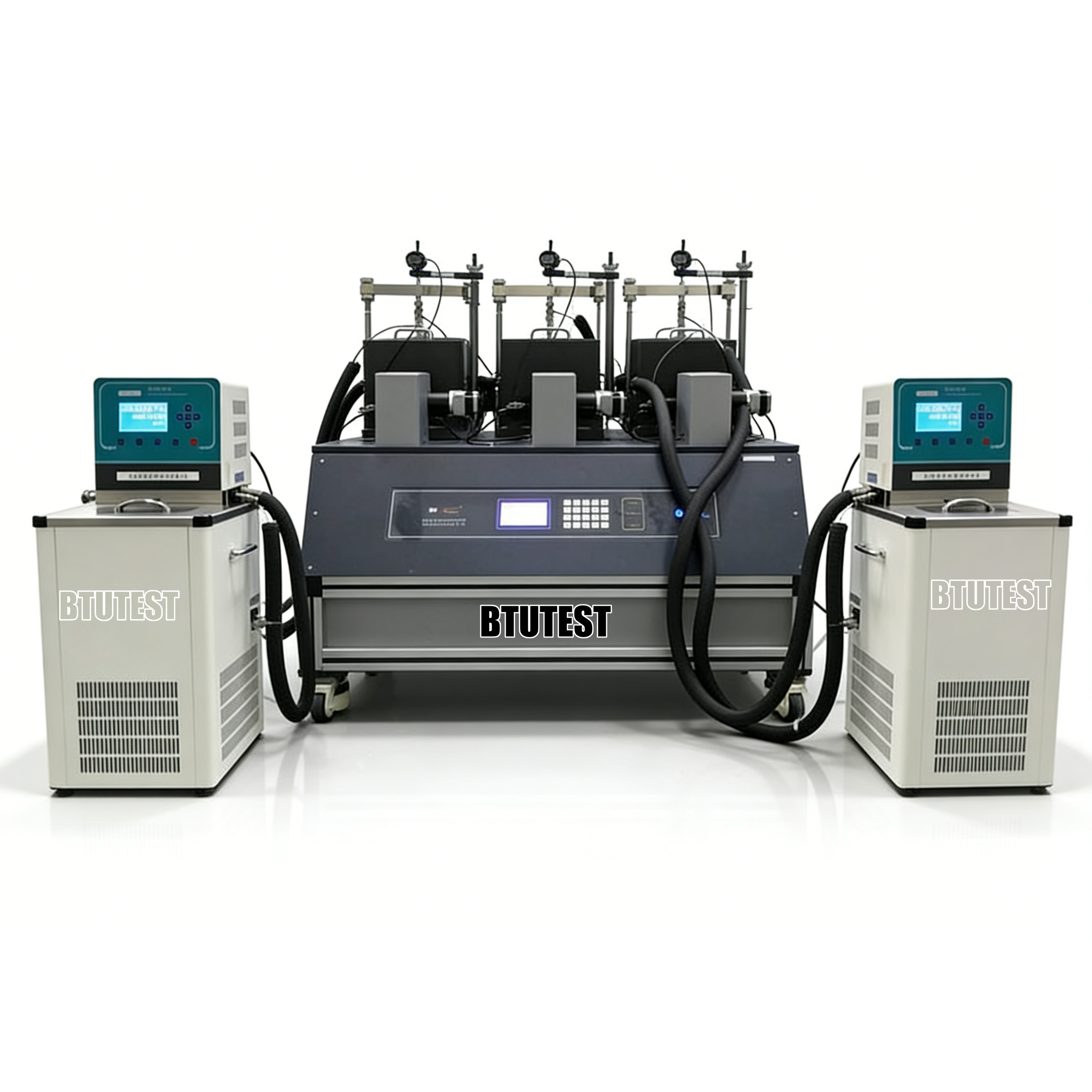

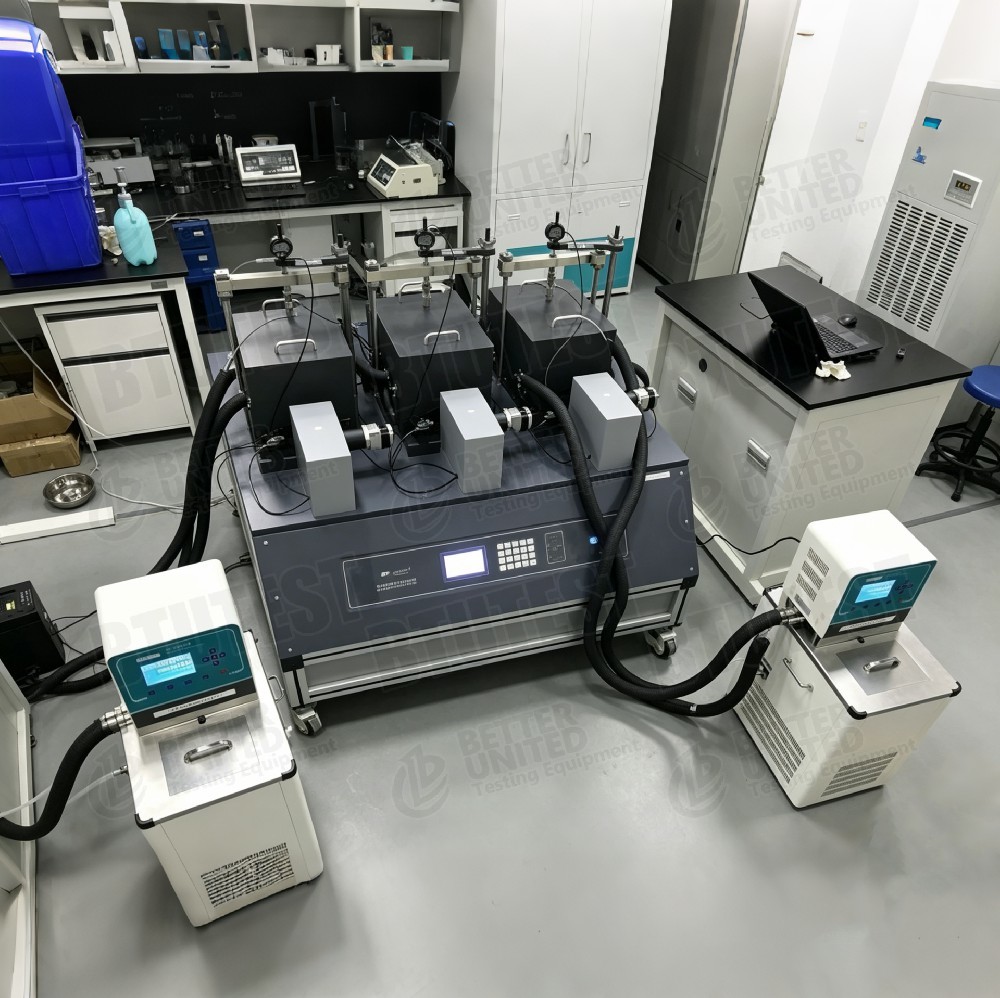

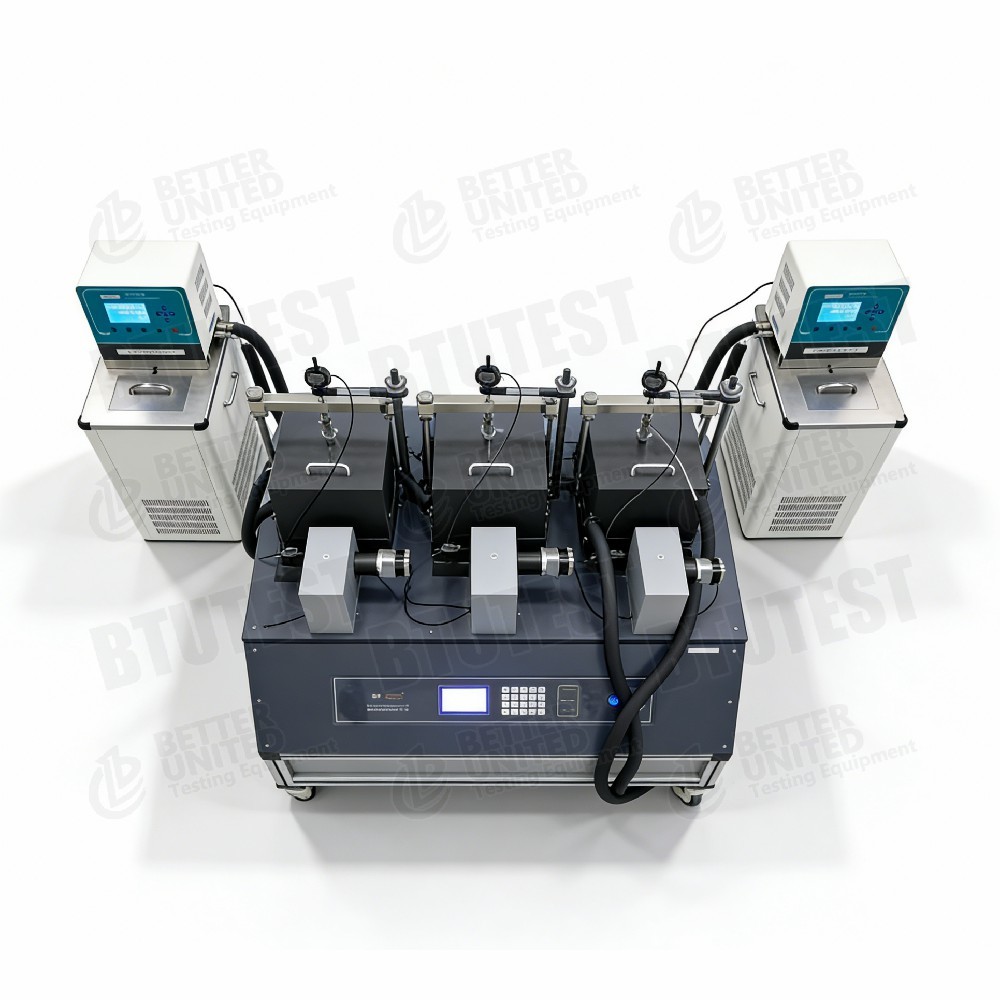

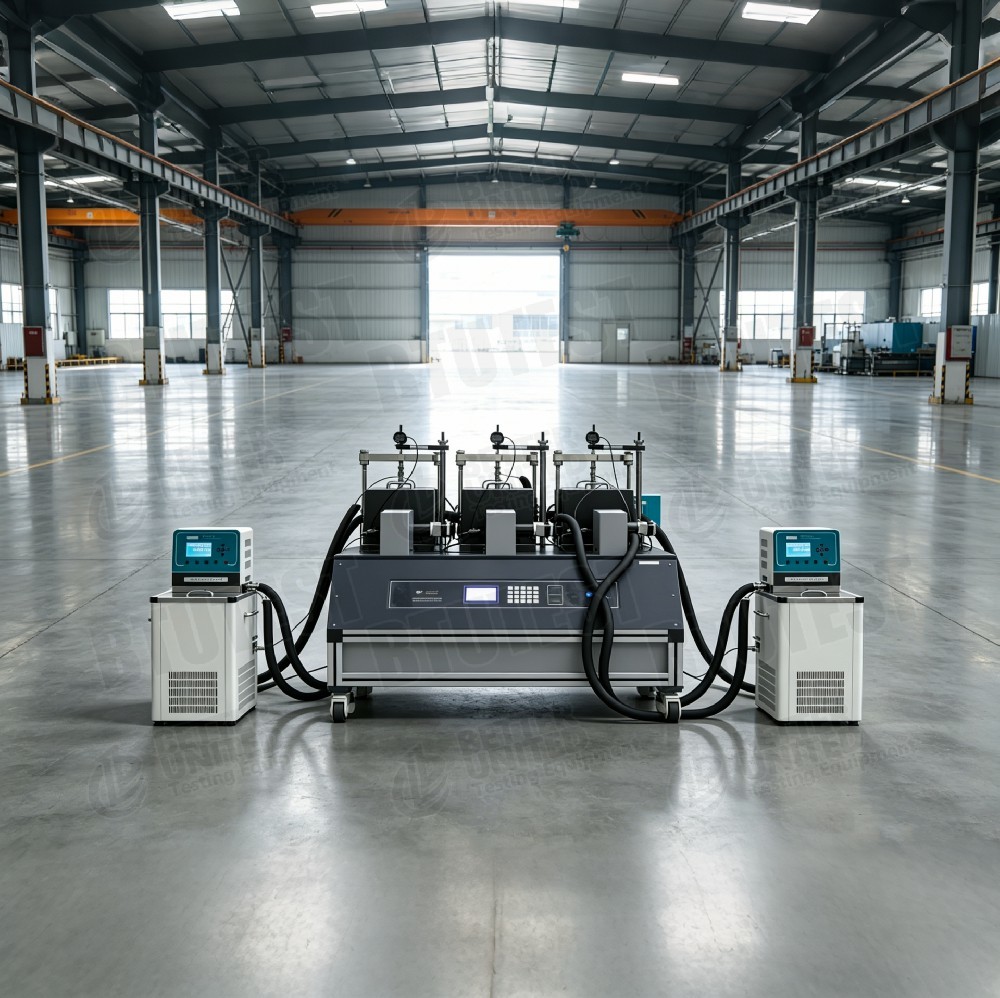

• BTU-TRA-15FT: Volautomatisch, uit drie eenheden bestaand temperatuurgeregeld resterend direct afschuivingsapparaat (drie onafhankelijke, temperatuurgecontroleerde vaten, 0~90 ℃)

Gemeenschappelijke kenmerken:

• Monstergrootte: Φ61,8 mm × H20 mm (standaard snijring)
• Afschuifsnelheid: 0,00001‑6 mm/min
• Maximale normale belasting: 1,6 MPa (alle drie de modellen)
• Maximale schuifspanning: 1,6 MPa (DDS-1FT en TRA-15FT); DDS-3FT: 10 MPa
• Acquisitienauwkeurigheid: ±0,1% FS
• Laadmodus: servo-regeling met gesloten lus; horizontale richting kan spanningsgestuurd of spanningsgestuurd zijn
• Display: 240×128 LCD + membraantoetsenbord (het aantal cijfers op het toetsenbord varieert)
• Testmodules: standaard consolidatie (stapsbelasting), directe afschuiving, cyclische afschuiving, reologische directe afschuiving

Testnormen (internationaal)

• ASTM D3080(Directe afschuiftest)
• ASTM D7329(Directe afschuiftest in bevroren grond)
• ASTM D7608(Bepaling van de reststerkte met behulp van heen en weer gaande afschuiving)
• ASTM D5321(grensvlakafschuiving – soortgelijk principe)
• ISO 17892-10(Directe afschuiftest)
• BS 1377‑7(Directe afschuiftest)
• Voor temperatuurgecontroleerde testsASTM D6519(thermische eigenschappen van bodems) kunnen ook relevant zijn.

Het hoge schuifspanningsvermogen van de DDS-3FT van 10 MPa is geschikt voor bevroren grond of materialen met een hoge sterkte.

Specificatie

Detail

• Enkele versus drie eenheden– DDS-1FT/3FT bestaan ​​uit één unit (één exemplaar tegelijk); TRA-15FT bestaat uit drie eenheden, waardoor het gelijktijdig afschuiven van drie monsters mogelijk is, waardoor de efficiëntie aanzienlijk wordt verbeterd.
• Hoge schuifspanning (DDS-3FT)– Maximale schuifspanning 10 MPa, geschikt voor bevroren grond, ijs en materialen met een hoge sterkte (conventionele bodems doorgaans ≤1,6 MPa).
• Verschillen in temperatuurregeling–
  • DDS-1FT: 0~90 ℃, geschikt voor algemene tests bij hoge temperaturen (bijv. asfalt, thermische reservoirs) en omgevingsomstandigheden.
  • DDS-3FT: -20~90 ℃, bedekt bevroren grond (onder nul) tot hoge temperaturen, geschikt voor seizoens- en permafroststudies.
  • TRA-15FT: drie onafhankelijk bestuurde vaten, elk 0~90 ℃, waardoor tests bij verschillende temperaturen tegelijkertijd mogelijk zijn, nauwkeurigheid ±0,1 ℃.
• Servo-regeling met gesloten lus– Bij zowel normale als horizontale belasting worden servomotoren gebruikt, waardoor nauwkeurige controle van het spannings- of rekpad mogelijk is en cyclische en reologische tests worden ondersteund.
• Resterende directe afschuiving– De naam TRA-15FT omvat “residueel”, waarbij waarschijnlijk reststerkte wordt bereikt via heen en weer gaande afschuiving (bevestig softwaremodule).
• Sensorconfiguratie– Elke eenheid bevat 2 loadcellen (normaal en horizontaal) en 1 verplaatsingssensor (horizontale verplaatsing; verticale verplaatsing kan ook worden gemeten, maar wordt niet vermeld). Totaal voor TRA-15FT: 6 loadcellen + 3 verplaatsingssensoren.
• Display en toetsenbord– TRA-15FT is voorzien van een membraantoetsenbord met 20 toetsen en 3-kanaals LED-indicatoren voor het bewaken van meerdere monsters.
• Testmodules– Alle ondersteunen standaardconsolidatie (stapsbelasting), directe afschuiving, cyclische afschuiving en reologische directe afschuiving.

Sollicitatie

• BTU-DDS-1FT– Algemene temperatuurgecontroleerde directe afschuiving, bijvoorbeeld asfaltmengsels, bodems van thermische reservoirs, ondergronden met hoge temperaturen, opslag van kernafval.
• BTU-DDS-3FT– Bevroren bodemtechniek (Qinghai-Tibetspoorweg, Arctische projecten), seizoensgebonden bevroren bodemsubstraten, onderzoek naar grensvlakken tussen ijs en bodem.
• BTU-TRA-15FT– Hoogefficiënte reststerktetests (bijv. bodems in slipzones); gelijktijdige reststerktetests bij verschillende temperaturen of vergelijking van verschillende materialen.
• Cyclische afschuiving– Simuleer krachtverlies onder aardbeving of golfbelasting.
• Reologische directe afschuiving– Kruipgedrag bij langdurige belasting.
• Onderwijs en onderzoek– Laboratoria voor bodemmechanica die temperatuureffecten bestuderen.

Voordelen

• Groot temperatuurbereik– -20~90 ℃ (DDS-3FT) of 0~90 ℃ (andere), voldoet aan behoeften op het gebied van bevroren grond en hoge temperaturen.
• Hoge schuifspanning (DDS-3FT)– 10 MPa geschikt voor het testen van bevroren grond, ijs, stijve klei of zelfs zachte rotsen.
• Drie onafhankelijke temperatuurgecontroleerde schepen (TRA-15FT)– Drie temperatuurpunten in één test, verdrievoudiging van de efficiëntie; elk vat onafhankelijk geregeld (±0,1 ℃).
• Servo-regeling met gesloten lus– Nauwkeurige controle van het spannings-/rekpad, ter ondersteuning van cyclische en reologische tests.
• Meerdere testmodules– Consolidatie, directe afschuiving, cyclische afschuiving, reologie in één systeem.
• Hoge acquisitienauwkeurigheid– ±0,1% FS, betrouwbare gegevens.
• Resterende sterkte– TRA-15FT geschikt voor batch-reststerktetesten.
• Duidelijke operatorinterface– LCD + membraantoetsenbord, met LED-statusindicatoren (TRA-15FT).

Wat te kiezen

Selecteer het model op basis van testvereisten:

Opmerking: De drie vaten van de TRA-15FT worden onafhankelijk van elkaar op temperatuur gehouden, waardoor verschillende temperaturen per monster mogelijk zijn – ideaal voor vergelijkende onderzoeken. Controleer voor het testen van de reststerkte of de software een heen en weer gaande afschuifmodule bevat.

Processtroom

Voorbeeld:Snelle afschuiftest voor bevroren grond (temperatuur onder nul) met behulp van het volautomatische apparaat voor directe afschuiving van bevroren grond (BTU-DDS-3FT)

• Voorbereiding van monsters
  • Snijd ongestoorde bevroren grond door of bereid een opnieuw gevormd monster van bevroren grond voor met behulp van een snijring van Ø61,8×20 mm, waarbij de temperatuur onder het vriespunt wordt gehouden.
  • Meet het initiële watergehalte, de dichtheid en de temperatuur.

• Voorbeeldinstallatie
  • Plaats het preparaat snel in de schaarkast (voorkom ontdooien), installeer poreuze steen en laadplaat.
  • Plaats de schaarkast in de temperatuurgecontroleerde kamer en verbind normale en horizontale laadstaven.
  • Installeer verplaatsingssensoren en loadcellen.

• Temperatuur instellen
  • Stel de doeltemperatuur (bijv. -15 ℃) in de software in, start het temperatuurcontrolesysteem en wacht tot de monstertemperatuur is gestabiliseerd (doorgaans 1-2 uur, afhankelijk van de grootte).

• Pas normale spanning toe
  • Pas de beoogde normale spanning toe (bijv. 200 kPa) via het servolaadsysteem.
  • Registreer de normale verplaatsing (consolidatievervorming van bevroren grond is klein) tot stabiel.

• Stel afschuifparameters in
  • Selecteer “snelle afschuifmodule” of “standaard afschuifmodule”.
  • Stel de afschuifsnelheid in (bijv. 1 mm/min – bevroren grond wordt vaak met een relatief hogere snelheid afgeschoven).
  • Stel de schuifverplaatsingslimiet in (bijv. 6 mm).
  • Kies de regelmodus: spanningscontrole (algemeen) of spanningscontrole.

• Begin met knippen
  • Start de horizontale servomotor om de schaarkast te verplaatsen.
  • Software registreert in realtime de horizontale schuifkracht, horizontale verplaatsing, normale verplaatsing, temperatuur en tijd.
  • Teken de schuifspanning-verplaatsingscurve.

• Stopconditie
  • Stopt automatisch wanneer de vooraf ingestelde verplaatsing wordt bereikt of na een duidelijke piekspanningsdaling.

• Demontage en reiniging
  • Stop de temperatuurcontrole, laat de temperatuur terugkeren naar de omgevingstemperatuur, ontlast de normale kracht en verwijder het monster.
  • Maak de schaarkast schoon en let op condensatie.

• Gegevensverwerking
  • Software berekent de piekschuifspanning (of resterende schuifspanning).
  • Voor tests bij verschillende normaalspanningen moet u de Mohr-Coulomb-omhulling uitzetten om de bevroren bodemcohesie c en wrijvingshoek φ te verkrijgen.
  • Testrapport genereren.

Voor TRA-15FT (drie eenheden):

• Er kunnen drie exemplaren tegelijk worden geïnstalleerd, waarbij elk vat onafhankelijk op een andere temperatuur kan worden ingesteld (bijv. -5 ℃, 0 ℃, +5 ℃).
• Software kan de start van het knippen voor elke schaarbox onafhankelijk (of gelijktijdig) regelen.
• Genereer na de test automatisch een vergelijking van de sterkteparameters bij de drie temperaturen.
• Ideaal voor het bestuderen van het effect van temperatuur op de reststerkte.

Samenvatting:Deze serie biedt temperatuurgestuurde apparaten met directe afschuiving uit één en drie eenheden, die een temperatuurbereik van 0~90 ℃ en -20~90 ℃ bestrijken. De DDS-1FT is een algemeen temperatuurgecontroleerd direct afschuifsysteem; de DDS-3FT is gespecialiseerd voor bevroren grond met een hoge schuifspanningscapaciteit van 10 MPa; de TRA-15FT is een onafhankelijk temperatuurgecontroleerd systeem met drie eenheden, geschikt voor efficiënte reststerktetests en vergelijkende onderzoeken bij meerdere temperaturen. De selectie moet gebaseerd zijn op het vereiste temperatuurbereik, de behoefte aan hoge schuifkracht, de doorvoer van het monster en de vereisten voor het testen van reststerkte.
