Automatisch temperatuurgecontroleerd triaxiaal apparaat voor onverzadigde grond

Productomschrijving

1. Beschrijving

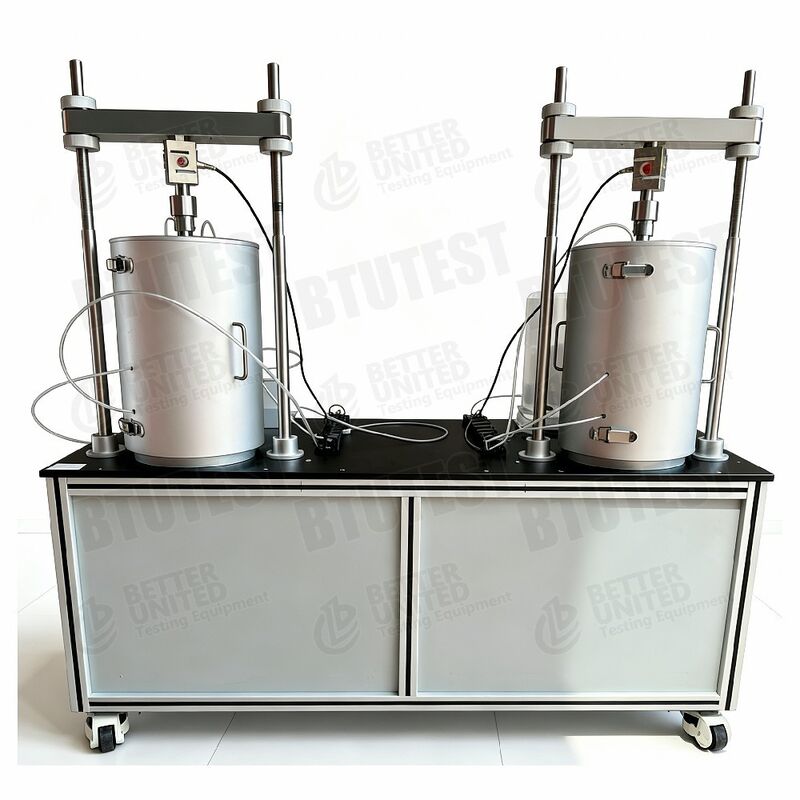

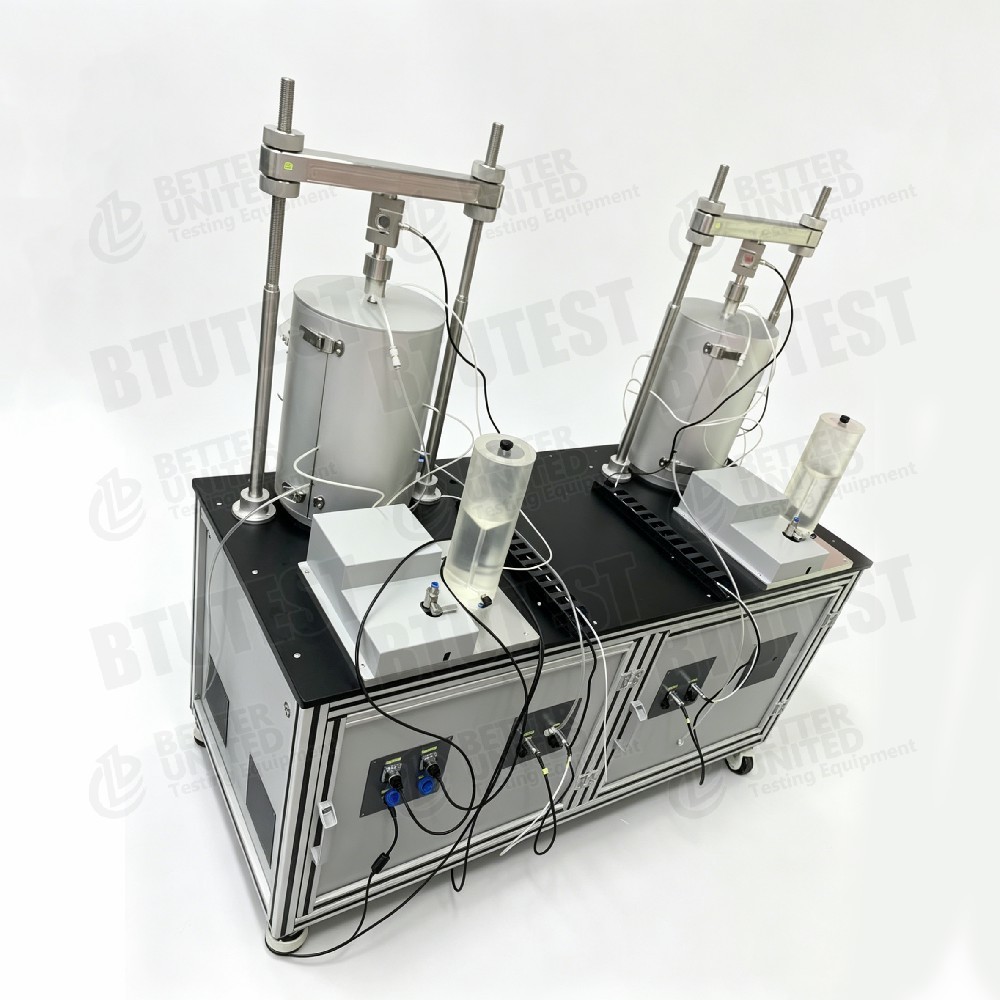

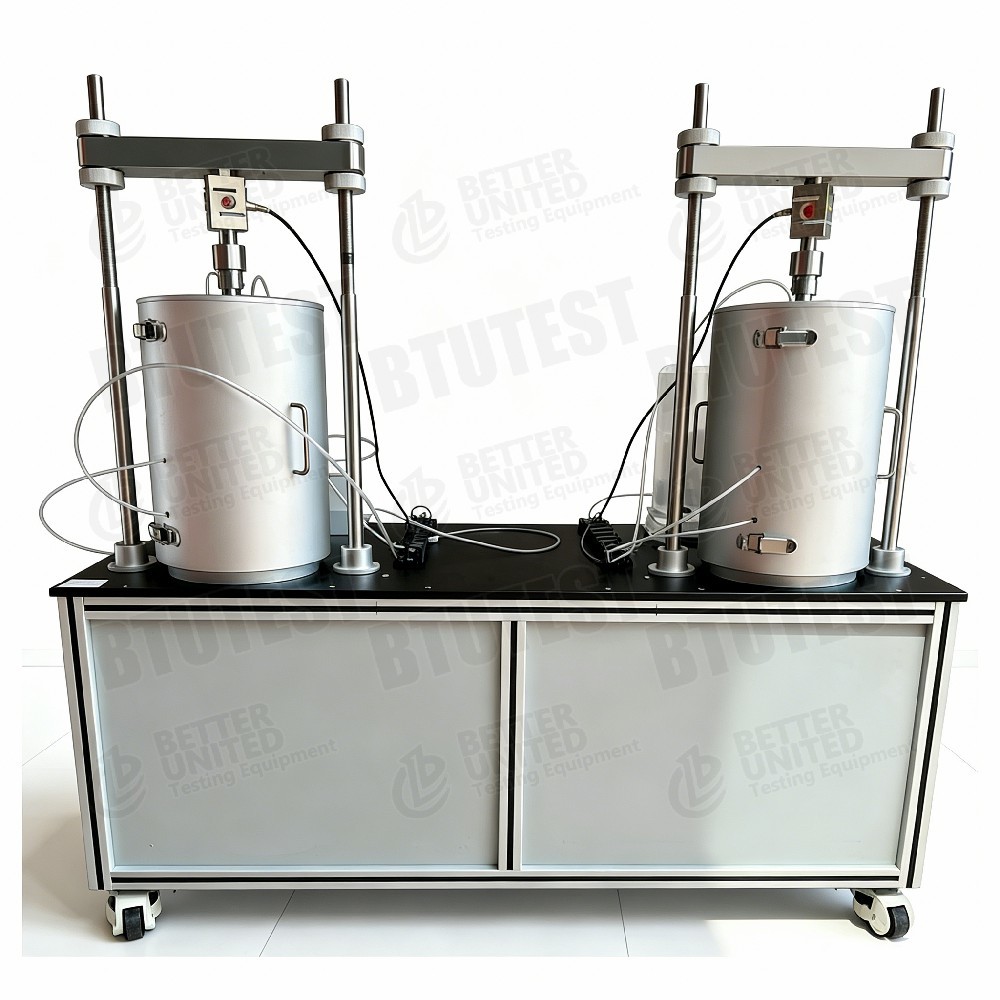

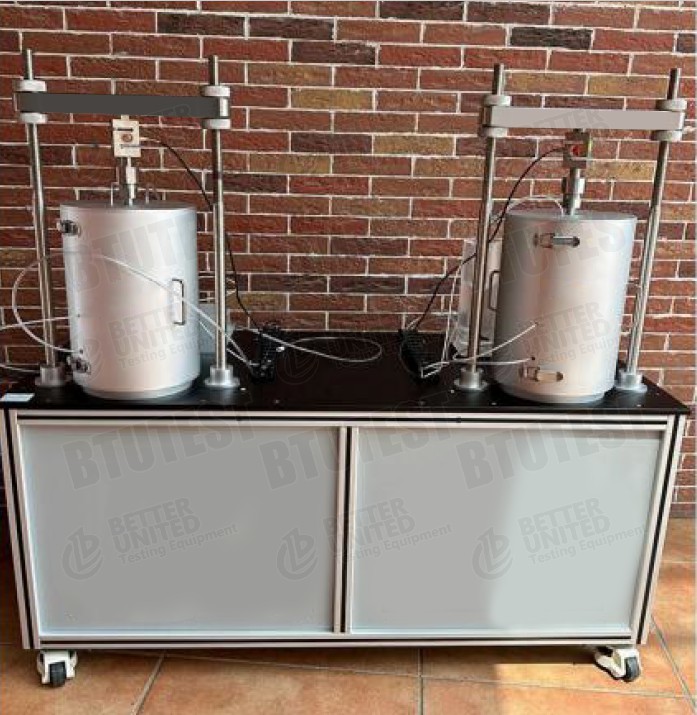

Deze apparatuur is eenVolautomatisch triaxiaal apparaat voor onverzadigde grond met temperatuurregeling (geschikt voor meerdere units), modelBTU-TTS-1UT. Het is een gespecialiseerd apparaat dat een temperatuurcontrolesysteem integreert in een triaxiaal apparaat voor onverzadigde grond, waardoor complexe gekoppelde tests mogelijk zijnspanningspad, temperatuurregeling en droog-bevochtigingscycli. Het systeem maakt gebruik van een drukcel met twee kamers, zeer nauwkeurige druk-/volumeregelaars en vierdimensionale besturingssoftware (axiale spanning, radiale spanning, poriënluchtdruk, poriënwaterdruk). Het is geschikt voor het bestuderen van thermo-hydro-mechanisch gekoppeld gedrag in de milieu-geotechniek.

2. Testnormen

DeBTU-TTS-1UT Volautomatisch, temperatuurgecontroleerd triaxiaal apparaat voor onverzadigde grond (geschikt voor meerdere units)is ontworpen en vervaardigd om te voldoen aan de eisen van de volgende nieuwste internationale normen, of deze zelfs te overtreffen:

• ASTM D6836-25— Bepaling van de bodemwaterkarakteristiekcurve (SWCC).
• ASTM D5298-16— Meting van het bodempotentieel (zuiging) met behulp van filterpapier
• ASTM D3999-11— Modulus en dempingseigenschappen van bodems met behulp van cyclische triaxiale apparatuur (inclusief onverzadigde grond)
• ASTM D7012-23— Druksterkte en elastische moduli onder variërende spanningen en temperaturen
• ASTM D4767-11(2020)— Geconsolideerde ongedraineerde (CU) triaxiale compressietest
• ASTM D7181-20— Geconsolideerde gedraineerde (CD) triaxiale compressietest
• ASTM D2850-26— Niet-geconsolideerde-ongedraineerde (UU) triaxiale compressietest
• ISO 17892-9:2018— Geconsolideerde triaxiale compressietests op met water verzadigde bodems
• ASTM D2434-26— Constante doorlaatbaarheid van grofkorrelige bodems
• ASTM D5084-24— Hydraulische geleidbaarheid met behulp van flexibele wandpermeameter
• EN ISO 17892-8:2018— Ongeconsolideerde, ongedraineerde triaxiale test (Europees)
• BS 1377-7:1990— Afschuifsterktetests (totale spanning / spanningspad)

3. Specificatie (parameter)

Softwaremodules: Gegevensverzameling, onverzadigde bodemconsolidatie, triaxiaal testen van onverzadigde bodemspanning, onverzadigd bodemspanningspad, vierdimensionale controle, triaxiale kruip van onverzadigde bodem, testmodule voor droog-bevochtigingscyclus, testapparatuur voor temperatuurcontrole.

4. Detail (technische details)

• Drukcel met twee kamers: Ontworpen voor droog-bevochtigingscyclustests, waardoor onafhankelijke of gelijktijdige belasting van binnen- en buitenkamers mogelijk is tijdens droog- en bevochtigingsprocessen.
• Vierdimensionale controle: De software kan onafhankelijk de axiale spanning, radiale spanning (celdruk), poriënluchtdruk en poriënwaterdruk regelen, waardoor echte multi-veld gekoppelde tests worden bereikt.
• Zeer nauwkeurige volumeregelaars: Cel- en poriënwaterregelaars hebben een resolutie van 1 kPa en een absolute nauwkeurigheid van ±1 kPa; poriënluchtdrukregelaar heeft een nauwkeurigheid van ± 1 kPa en een resolutie van 0,1 kPa.
• Axiaal laadsysteem: Maximale stuwkracht 10kN, nauwkeurigheid ±0,1% FS; snelheidsbereik 0,00001~10 mm/min, slag 100 mm, met snel vooruit-/terugspoelfunctie.
• Temperatuurcontrolesysteem: -5℃ ~ +100℃, nauwkeurigheid ±0,1℃, geschikt voor het simuleren van vries-dooien, hoge temperaturen, constante temperaturen en andere thermische omstandigheden.
• Droog-bevochtigingscyclusmodule: Ondersteunt droogcycli (luchtdruk verhogen / waterdruk verlagen) en bevochtigingscycli (luchtdruk verlagen / waterdruk verhogen), gecombineerd met spanningspad en temperatuurregeling – geschikt voor geotechniek in het klimaat.
• Geschikt voor meerdere eenheden: Suggereert de mogelijkheid om meerdere drukcellen parallel aan te sluiten voor het gelijktijdig testen van meerdere monsters.

5. Toepassing

• Milieu-geotechniek: mechanische bodemreactie onder gekoppelde droog-bevochtigingscycli en temperatuurvariaties
• Klimaatverandering en infrastructuur: effecten van regenval-verdampingscycli op hellingen, ondergronden, stortplaatsen
• Onderzoek naar bevriezen en ontdooien: onverzadigd bodemgedrag bij temperaturen onder nul (-5℃)
• Buffermaterialen voor opslagplaatsen voor kernafval: thermo-hydro-mechanische koppeling (bijv. bentoniet)
• Foundationbehandeling in warme en vochtige gebieden: bodemsterkte en vervorming bij hoge temperatuur en hoge luchtvochtigheid
• Energiepalen en grondwarmtepompen: invloed van temperatuur op de mechanische eigenschappen van het scheidingsvlak tussen paal en grond
• Onderwijs en baanbrekend onderzoek: multiveldgekoppelde grondmechanica-instructie en onderzoek

6. Voordelen

• Groot temperatuurbereik: -5℃ ~ +100℃, geschikt voor zowel vries-dooi- als hoge temperatuurscenario's
• Werkelijk volautomatisch temperatuurgecontroleerd triaxiaal apparaat voor onverzadigde grond: geen handmatige tussenkomst vereist voor temperatuur- en zuigtrajecten
• Drukcel met twee kamers: speciaal ontworpen voor droog-bevochtigingscycli, nauwkeurige meting van volumeverandering
• Vierdimensionale onafhankelijke controle: axiale spanning, celdruk, poriënluchtdruk, poriënwaterdruk – elk onafhankelijk geregeld
• Zeer nauwkeurige sensoren en controllers: druknauwkeurigheid ±1kPa, stuwkrachtnauwkeurigheid ±0,1% FS
• Rijke softwaremodules: omvat consolidatie, drieassige rek, spanningspad, kruip, droog-bevochtigingscycli, temperatuurregeling
• Geschikt voor meerdere eenheden: ondersteunt parallelle aansluiting van meerdere drukcellen voor een hogere testefficiëntie
• Geïmporteerde keramische schijf: 500 kPa hoge luchtinlaatwaarde, stabiele prestaties

8. Wat te kiezen (keuzegids)

9. Processtroom

• Voorbereiding van monsters→ Bereid een onverzadigd grondmonster van Ø39,1 mm × H80 mm voor
• Installeer de keramische schijf en het monster→ Installeer de keramische schijf met hoge luchtinvoer (voorverzadigd) en plaats deze in de tweekamerdrukcel
• Temperatuur instellen→ Doeltemperatuur instellen (bijv. -5℃ of +60℃); wacht tot de temperatuur is gestabiliseerd (nauwkeurigheid ±0,1℃)
• Verzadiging en zuigevenwicht→ Pas de poriënluchtdruk en de poriënwaterdruk toe met behulp van de astranslatietechniek om de beoogde matrieke zuiging te bereiken
• Droog-bevochtigingscycli (optioneel)→ Voer het drogen (luchtdruk verhogen / waterdruk verlagen) en bevochtigen (luchtdruk verlagen / waterdruk verhogen) uit volgens een geprogrammeerde volgorde; registreer veranderingen in volume en watergehalte
• Consolidatie fase→ Pas netto celdruk toe; volumeverandering registreren
• Fase van schuif- of spanningspad→ Voer een constante spanningsafschuiving of een aangepast spanningspad uit (vierdimensionale controle)
• Kruipfase (optioneel)→ Zorg voor constante stress; registreer kruipvervorming
• Gegevensverzameling→ Registreer overal: axiale spanning, radiale spanning, poriënluchtdruk, poriënwaterdruk, volumeverandering, temperatuur, verplaatsing, axiale kracht
• Nabewerking→ Software genereert spanning-rekcurven, zuigpaddiagrammen, droog-bevochtigingscycluseffectcurven, temperatuurinvloedcurven, enz.
• Uitbreiding met meerdere units (indien van toepassing)→ Als u een systeem met meerdere eenheden gebruikt, voer dan parallelle of vergelijkende tests uit op meerdere monsters tegelijk
