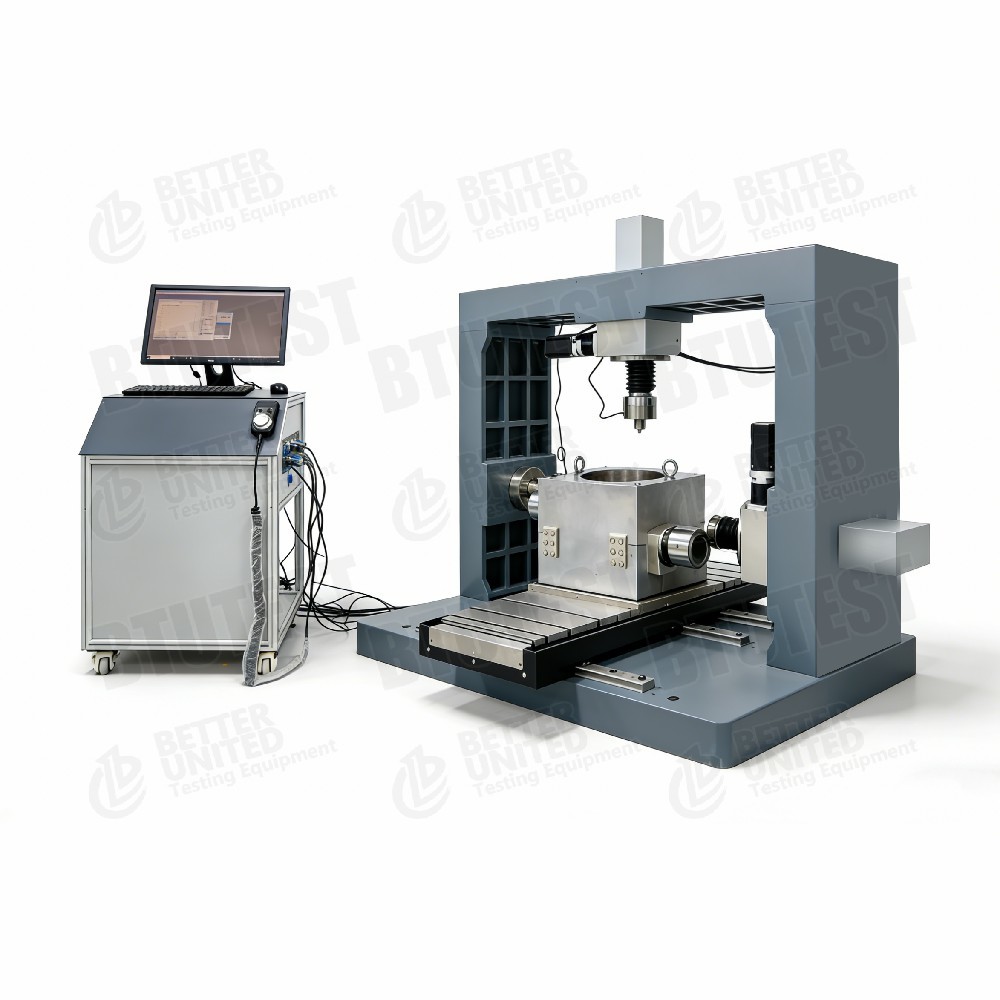

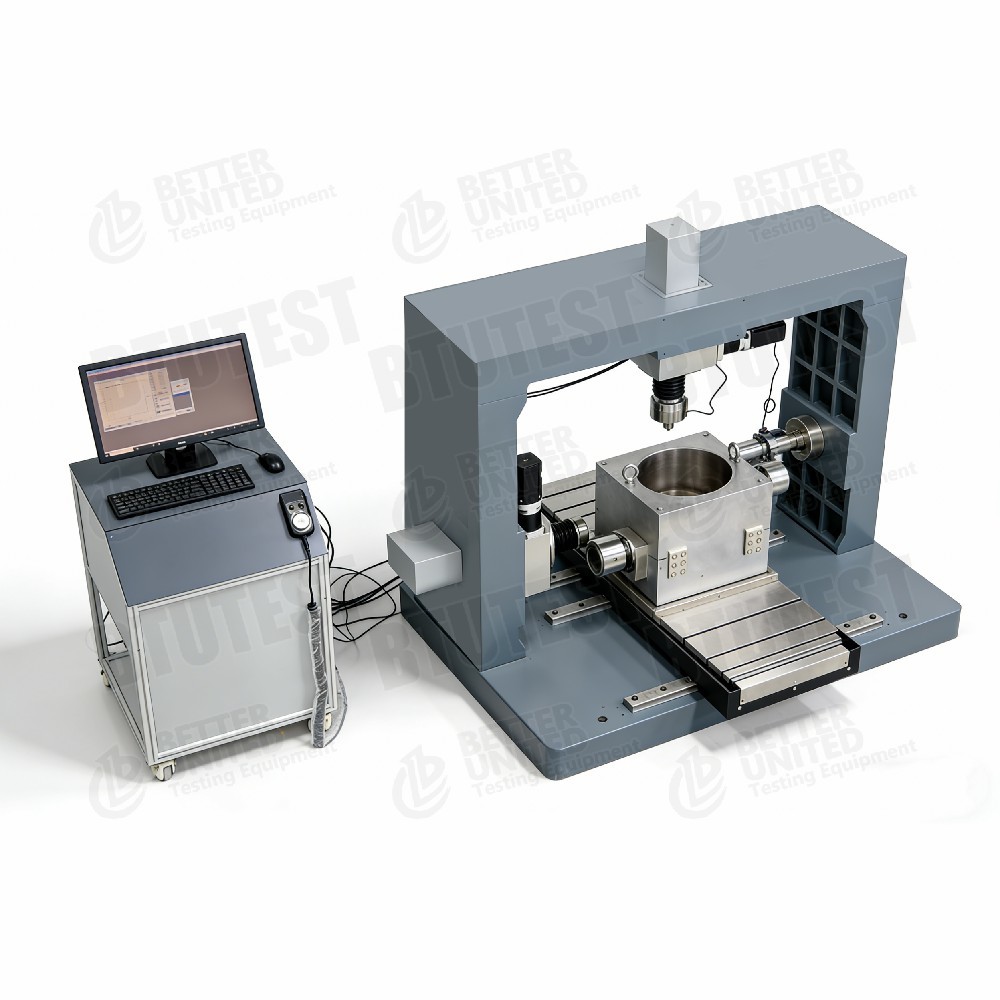

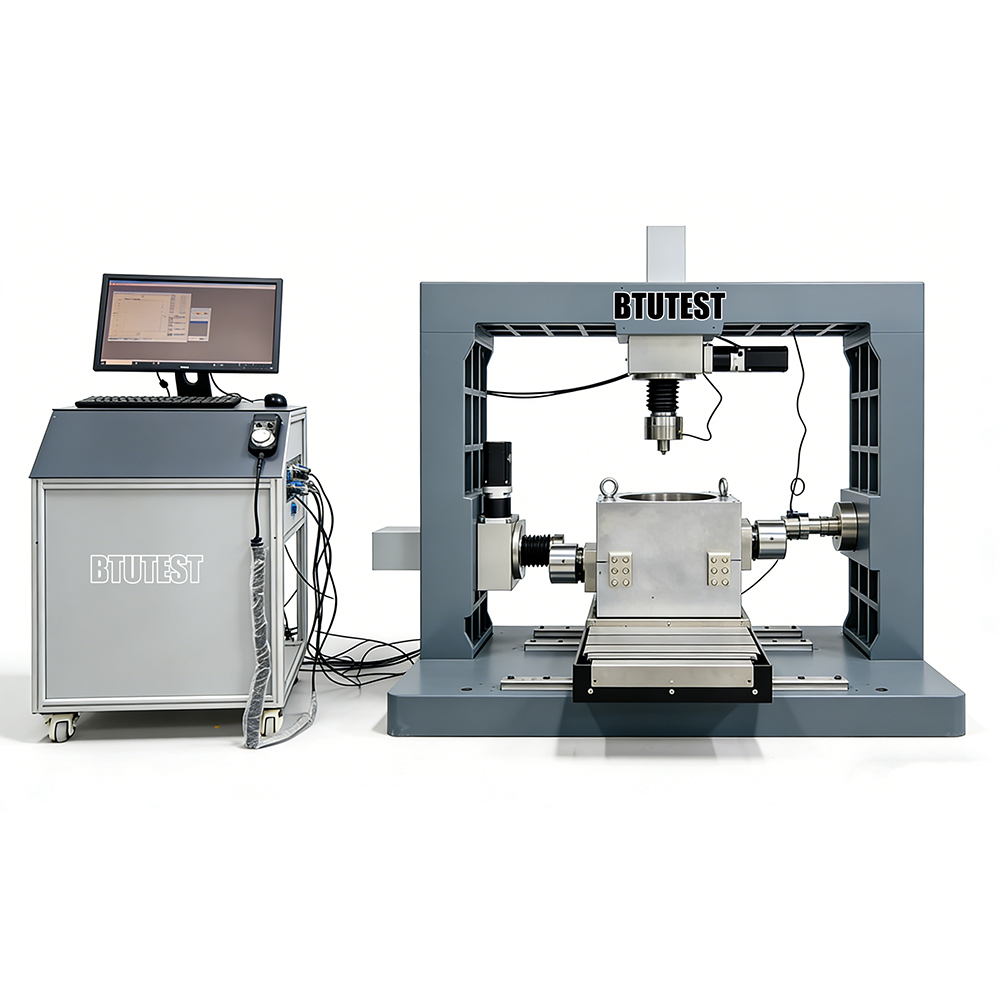

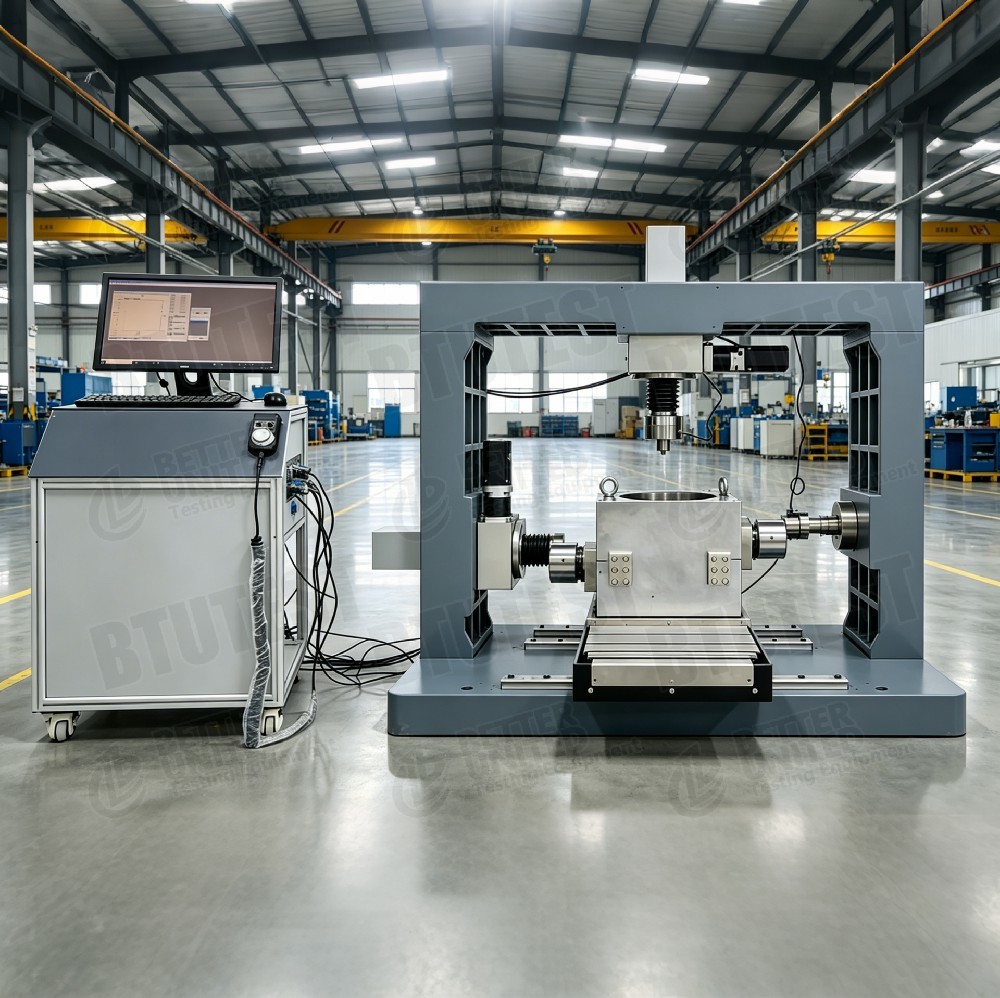

Groot eenvoudig afschuivingsapparaat met directe afschuiving

Productomschrijving

Grote directe scheerapparaten / eenvoudige scheerapparaten Series Overzicht

Beschrijving

Deze serie bestaat uit:grote directe scheerapparaten / eenvoudige scheerapparatenontworpen voor snijproeven van grofkorrelige gronden, rotsvulpen, geosynthetische stoffen, grondstructuurinterfaces en andere grote exemplaren.De apparatuur maakt gebruik van een afneembare brugreactieframe en biedt verschillende krachtbereik en monstergrootte optiesDe belangrijkste modellen zijn:

Eerste groep (grote directe scheerapparatuur / eenvoudige scheerapparatuur)

• BTU's-DDS-100: klasse 100 T (1200 kN), max. monster L.750×B.750×H.400 mm
• BTU's- DDS-40FM.: klasse 40 T (400 kN), monster Ø500×H.300 mm of 300×300×300 mm
• BTU's- DDS-35FM.: klasse 20 T (200 kN), monster 300×300×300 mm of 200×200×200 mm

Tweede groep (volmaakt automatisch groot rechtstreeks scheerapparaat)

• BTU's- DDS-35F.: klasse 20 T (200 kN), model 300/150/200/100 mm
• BTU's- DDS-45F.: klasse 40 T (400 kN), monster 500 mm (vierkant of rond)

Gemeenschappelijke kenmerken:

• Met standaardconsolidatie, standaardscheer, snelle scheer, wisselscheer, cyclische scheer, reologische directe scheer, eenvoudige scheer, enz.
• Uitgerust met een data-acquisitie-eenheid met meerdere kanalen en Windows-acquisitie-/verwerkingssoftware.
• Horizontale scheersnelheid, stapsgewijs verstelbaar (0,00001~10 mm/min).
• Optionele upgrades: interfacescher, eenvoudige scheer, temperatuurregeling, enz.

Testnormen (internationaal)

• ASTM D3080(directe snijproef)
• ASTM D5321(Geosynthetische bodem-interface directe scheer)
• ASTM D6243(Geosynthetische grond-interface snijsterkte)
• ASTM D3080-04(grootschalige directe scheer voor grove gronden)
• ASTM D6528(eenvoudige snijproef)
• ISO 17892‐10(directe snijproef)
• BS 1377-7(directe snijproef)
• EN 1997‐2(Eurocode 7 ¢ Deel 2)

De serie voldoet aan de eisen van deze normen voor grote monsters, grofkorrelige gronden, interfacescherming en eenvoudige sjermingstests.

Specificatie

Op basis van de twee screenshots worden de parameters voor elk model als volgt samengevat (sommige gegevens uit beide afbeeldingen gecombineerd):

> Opmerking: de framecapaciteit van BTU-DDS-35FM wordt geschreven als 1200 kN, maar de verticale belasting is slechts 200 kN – waarschijnlijk een typfout; de werkelijke framecapaciteit moet overeenkomen met de belastingcapaciteit.

DEtalaat

• Afneembare reactieframe van het portier¢ Makkelijk te vervoeren en ter plaatse te installeren; geschikt voor grote exemplaren en grote ladingen.
• Meerdere steekproefgroottes Van 100 mm tot 750 mm zijlengte/diameter, met betrekking tot ruwe bodems en rotsvullen die niet in conventionele triaxiale cellen kunnen worden getest.
• Liftingsysteem voor scheerdozen- Elektrische hefmachine voor het grootste model (100 T), handmatige hefmachine of ketenblok voor middelgrote modellen, die het hanteren van zware scheerboxen vergemakkelijkt.
• met een breedte van niet meer dan 50 mmDe nauwkeurigheid van ±0,1% FS zorgt voor nauwkeurige metingen bij grote tonnages.
• Breed snelheidsbereik zonder stappen¥ 0,00001 ¥ 10 mm/min, geschikt voor het simuleren van kruipen tot snel scheeren.
• Eenvoudig scheervermogen¢ Sommige modelleneenvoudige snijproeven ondersteunen met behulp van snijdozen voor stapelringen.
• Rich software modules Omvat standaardconsolidatie, standaardscheer, wisselscheer, snelle scheer, cyclische scheer, reologie, eenvoudige scheer, enz.; gebruikers kunnen deze combineren indien nodig.
• Flexibiliteit verbeteren- Software-upgrades (koppelmodules) en hardware-opties (interface-scherming, temperatuurregeling) beschikbaar.

Toepassing

• Grobkorrelige gronden en rotsvullen¢ Bepaal de scheersterkteparameters voor hoge dammen, subgraden, mijnafvaldepots en andere grootschalige ingenieursvullen.
• Grondstructuur-interfaces- onderzoek van de wrijvingskenmerken van de grond van de berg, de grond van de beugelwand, de grond van de buizen, enz. (optioneel interface-scherm-module vereist).
• Geosynthetische stoffen¢ Snijsterkte van interfaces tussen geotextiel, geomembranen, geogridden en bodem.
• Eenvoudige snijproeven simuleren van eenvoudige snijstresstoestanden voor het bestuderen van de anisotropie van de bodem of de cyclische respons.
• Reciprocatieve en cyclische scheer De sterktevermindering en de reststerkte bij herhaalde belastingen (bijv. aardbevingen, golven) beoordelen.
• Rheologisch gedrag✓ Kruipen onder een aanhoudende belasting.
• Tests voor grote tonnage¢ Verticale kracht tot 1200 kN, geschikt voor hoogsterke rotsen of grote rotsen.

Voordelen

• Hoge capaciteit en grote afmetingen- tot 1200 kN kracht en een monster van 750×750×400 mm, waardoor rechtstreekse testen van veldgesplitste vulstoffen mogelijk zijn en schaaleffecten worden vermeden.
• Modulair frame¢ Afneembare constructie voor gemakkelijk transport en installatie, geschikt voor beperkte laboratoriumruimte of gebruik ter plaatse.
• Hoge meetnauwkeurigheid Beladingscellen ±0,1% FS, verplaatsingsresolutie tot 0,001 mm (1 μm).
• MultifunctietestsEen machine kan directe scheer, eenvoudige scheer, wisselende scheer, cyclische scheer, rheologie enzovoort uitvoeren.
• Breed snelheidsbereik¢ Van extreem traag kruipen tot snel snijden, volgens verschillende normen.
• Geautomatiseerde verzameling en verwerking¢ Windows-software verzamelt automatisch gegevens, toont curves in real-time en berekent sterkteparameters.
• Uitbreidbaarheid- optioneel snijvlak, temperatuurregeling, koppelmodules voor toekomstige onderzoeksbehoeften.
• Robuust en veilig¢ Sterk reactieframe met overbelastingbescherming.

Wat te kiezen

Selecteer het geschikte model op basis van de testvereisten:

Verplichting	Aanbevolen model	De reden
Grootste monster 750×750 mm, zeer hoge belasting (≥1000 kN)	BTU-DDS-100	Verticale/horizontale kracht 1200 kN, elektrische hefmachine
Proefpersoon tot 500 mm, 400 kN kracht	BTU-DDS-40FM of DDS-45F	40FM ondersteunt eenvoudig scheeren; 45F is alleen direct scheeren
Proefpersoon tot 300 mm, 200 kN kracht	BTU-DDS-35FM of DDS-35F	35FM ondersteunt eenvoudig scheeren; 35F is alleen direct scheeren
Eenvoudige scheer nodig (stapelingen)	DDS-100 / 40FM / 35FM	Deze modellen bevatten expliciet een eenvoudige scheerfunctie
Vermogen voor cyclische of wisselende scheer	Alle modellen ondersteunen (software-modules)	Bevestig dat de software de vereiste module bevat
Vermogen om de oppervlakte van de bodem te scheeren (grondstructuur)	Alle modellen met optionele “interface shear module”	Vereist extra armaturen
Temperatuurbeheersing nodig (bevroren bodem of hoge temperatuur)	Optioneel temperatuurregelaar /45	Controleer het temperatuurbereik bij de fabrikant
Begroting beperkt, monster ≤ 300 mm, kracht ≤ 200 kN	BTU-DDS-35F	Goede kosteneffectiviteit, volledige functies
Grootschalig onderzoek, maximale flexibiliteit	BTU-DDS-100	Maximale kracht en afmeting, plus optionele koppelmodules

> Opmerking: "FM" in DDS-40FM/35FM staat waarschijnlijk voor "directe scheer + eenvoudige scheer". DDS-35F/45F ondersteunt mogelijk alleen directe scheer (geen eenvoudige scheer).

Processtroom

Voorbeeld:Grote steenvulling direct snijproef (BTU's-DDS-100, monster 750×750×400 mm, constante normale spanning)

• Voorbereiding van het monster
  • Voorbereiden van steenvullingsmateriaal volgens de veldgradatie, controle van het watergehalte, compact in lagen tot de beoogde dichtheid.
  • De grootte van het monster is 750 × 750 × 400 mm; de totale massa kan enkele tonnen bedragen.
• Installatie van scheerboxen
  • Gebruik een elektrische hefmachine om de onderste scheerbox op de basis van het frame te plaatsen.
  • Plaats het monster in de onderste doos, vlak het oppervlak.
  • Plaats de bovenste scheerbox en bevestig de verticale laadplaat.
• Installatie van sensoren
  • Installeer verticale belastingcel (1200 kN) en horizontale belastingcel (1200 kN).
  • Installeer verticale verplaatsingssensoren (meervoudig, bijvoorbeeld één in elke hoek) en horizontale verplaatsingssensoren.
  • Verbind de data logger met de computer.
• Gebruik normale spanning
  • De normalisatie van de doelspanning (bijv. 500 kPa, totale kracht ≈ 0,5 MPa × 0,5625 m2 = 281 kN) via het verticale belastingsysteem.
  • Start de software en registreer verticale vervorming (consolidatie) tot stabiel.
• Instelling van scheerparameters
  • Selecteer “standaard snijmodule”.
  • Stel de scheersnelheid in (bijv. 1 mm/min).
  • Stel de scheerverplaatsingsgrens in (bijv. 50 mm of 6-10% van de zijlengte van het monster).
  • Voor wisselvormige scheer, aantal cycli en verplaatsingsamplitude.
• Begin met snijden.
  • Start het horizontale belastingsysteem om de bovenste (of onderste) scheerbox te duwen.
  • De software registreert horizontale scheerkracht, horizontale verplaatsing, verticale verplaatsing en tijd in realtime.
  • Grafiek van de snijstress-verplaatsingscurve.
• Stopstand
  • Automatisch stoppen wanneer de vooraf ingestelde verplaatsing is bereikt of na een duidelijke piek van de scheerspanning.
• Ontmanteling en reiniging
  • De normale kracht lossen, de horizontale zuiger terugtrekken.
  • Til de bovenste scheerbox op, verwijder het monster en maak de scheerbox schoon.
• Gegevensverwerking
  • De software berekent de maximale scheerspanning.
  • Voor tests bij verschillende normale spanningen wordt de Mohr-Coulomb-omhulsel getekend om c en φ te krijgen.
  • Als een wisselvormig snijwerk is uitgevoerd, wordt de reststerkte verkregen.
  • Maak een testrapport.

> **Voor eenvoudige snijproeven**: Gebruik een stapelringsnijbox, houd tijdens het snijproefproces een constant volume (zonder snij) of een constante hoogte (zonder snij) en selecteer in de software de “eenvoudige snijmodule”.

SamenvattingDeze serie grote directe scheerapparaten/eenvoudige scheerapparaten heeft een kracht van 20 t tot 100 t en een monstergrootte van 100 mm tot 750 mm.met een gewicht van niet meer dan 50 kgHet is geschikt voor grootschalige tests van grove bodems, rotsvulpen, bodemstructuurinterfaces en geosynthetische stoffen.De selectie moet gebaseerd zijn op de maximale monstergrootte.De BTU-DDS-100 is de topconfiguratie voor grootschalig engineeringonderzoek.DDS-35F/45F zijn kosteneffectieve volledig automatische directe scheersystemenDe FM-serie biedt bovendien een eenvoudige scheercapaciteit.
